| Güç： | |
|---|---|
| Gerilim： | |
| silindir malzemesi： | |
| sürücü kafası： | |
| tüp şekli： | |
| Miktar： | |
DGBL50
RONWIN
HS Code: 8431390000
Motorlu silindir (MDR), motoru, dişli redüksiyon kutusunu ve sensörü entegre ederek kendi kendine güç sağlayan bir silindirdir ve bunları makul bir şekilde çelik boruya monte etmek. Bu nedenle taşıma sistemi motoru, zinciri, ara mili veya diğer yardımcıları dikkate almaz. sürüş elemanları. Hacimli dişli redüksiyon kutusuna gerek yok. Sadece motor tahrikli silindiri rafa yerleştirin ve kabloyu güç kaynağına bağlayın; iş tamamdır. Taşıma sistemi daha temiz, daha yoğun, güzel, güvenli ve güvenilir. Motorlu silindir, gıda işleme, tıbbi üretim, elektronik montajda yaygın olarak uygulanır. havaalanı lojistiği, posta hizmetleri, dağıtım ve çeşitli endüstriler. Çeşitlendirilmiş ve Farklı endüstrilerin otomatik ihtiyaçları.
Fırçasız DC Motor (BLDC): Silindirin temel güç kaynağıdır. Motor rotoru kalıcı mıknatıslardan oluşur ve stator çok fazlı sargılar içerir. Fırçalı motorların aksine mekanik fırçaları veya komütatörü yoktur; İşlem elektronik komütasyon yoluyla gerçekleştirilir.
Planet Dişli Redüktörü: Motorun arkasına sıkı bir şekilde entegre edilmiş olup, motorun yüksek hızını ve düşük torkunu silindir çıkış ucunda düşük hız ve yüksek torka dönüştürür. Bu, yüksek itici güce ulaşmanın anahtarıdır.
Silindir Kabuğu: Taşınan öğelerle doğrudan temas kurarak nihai çıktı ve yük taşıma bileşeni olarak görev yapar. Yüzey, farklı sürtünme gereksinimlerine uyum sağlamak için çeşitli işlemlere (kauçuk kaplama, krom kaplama vb.) tabi tutulabilir.
Yüksek Hassasiyetli Rulmanlar ve Contalar: Silindirin düzgün bir şekilde dönmesini sağlayın ve zorlu ortamlara uygun, yüksek bir koruma derecesi (örn. IP65) sağlayın.
Yerleşik Sensörler (Genellikle Hall Sensörleri): Motor rotorunun konumunu algılayarak kontrolörün elektronik değişimi için önemli sinyaller sağlar ve doğru hız geri bildiriminin temelini oluşturur.
Harici Denetleyici (Gerekli): Bu, aşağıdakilerden sorumlu bağımsız bir elektronik tahrik ünitesidir:
Güç Sürücüsü: DC gücünü üç fazlı AC gücüne dönüştürerek motor sargılarına sırayla besler.
Hız Düzenlemesi: Harici analog voltajı (örn. 0-5V), PWM sinyallerini veya dijital iletişim komutlarını (örn. RS485, CANopen, Modbus) alarak motor hızını hassas bir şekilde kontrol eder.
Fonksiyon Kontrolü: Başlatma/durdurma, ileri/geri dönüş, frenleme ve konum kontrolü gibi karmaşık fonksiyonları etkinleştirir (bir kodlayıcı gerektirir).
Alçak Gerilim Güvenliği ve Esnek Güç Kaynağı: 24V/48V emniyet gerilimi, yüksek gerilim risklerini ortadan kaldırır. Doğrudan güç kaynakları, pil paketleri veya güneş enerjisi sistemleri değiştirilerek çalıştırılabilir; bu da onu özellikle mobil ekipmanlar (örn. AGV'ler), taşınabilir cihazlar ve insan-robot işbirliği senaryoları için uygun hale getirir.
Yüksek Verimlilik, Enerji Tasarrufu ve Uzun Hizmet Ömrü: Fırçasız motorlar oldukça verimlidir (tipik olarak >%85), fırçalarda aşınma veya kıvılcım oluşmaz, fırçalı motorlara göre çok daha uzun kullanım ömrü ve minimum bakım maliyeti sunar.
Mükemmel Hız Düzenlemesi ve Kontrol Performansı:
Geniş Aralıklı, Sorunsuz Hız Kontrolü: Düşük hızlarda sabit torkla ve emekleme olmadan geniş hız ayar aralığı (genellikle 1:100'e kadar veya daha yüksek).
Hızlı Dinamik Tepki: Yüksek frekanslı koşu operasyonlarını destekleyen hızlı başlatma, durdurma, hızlanma ve yavaşlama.
Yüksek Hassasiyetli Sabit Hız: Kontrolör aracılığıyla değişen yükler altında sabit hızı korur.
Yüksek Başlatma Torku ve Aşırı Yük Kapasitesi: Dişli redüksiyon yapısı, torkun birkaç kattan yüzlerce kata kadar artmasını sağlayarak, yüksek başlatma torku ve güçlü kısa süreli aşırı yük kapasitesi sağlar.
Zeka ve Ağ İletişimi: İletişim arayüzleri aracılığıyla PLC, endüstriyel bilgisayar veya IoT sistemlerine kolayca entegre edilerek merkezi kontrol, durum izleme ve veri analizine olanak tanır. Akıllı fabrikaların temel bileşenidir.
Düşük Gürültü ve Düşük Elektromanyetik Parazit: Fırçalı motorlara kıyasla elektronik komütasyondan kaynaklanan önemli ölçüde daha düşük elektromanyetik parazit ile sessiz çalışma.
Esnek Taşıma ve Ayırma Sistemleri: Sık hız değişimi, başlatma/durdurma ve ters işlem gerektiren akıllı taşıma hatları ve paket ayırıcılar.
Mobil Robotlar (AGV/AMR): Tahrik tekerlekleri için doğrudan güç kaynağı görevi görerek hassas hareket ve hız kontrolü sağlar.
Gıda, İlaç ve Elektronik Temiz Odaları: Düşük voltaj güvenliği, kıvılcım çıkarmaz, kolay temizlenir, yüksek hijyen ve patlamaya dayanıklılık gereksinimlerini karşılar.
Hassas Montaj ve Muayene Hatları: Yavaş, sorunsuz ve programlanabilir hız kontrolü gerektiren hassas iş istasyonları.
Özel Ekipman: Sahne makineleri, sergi sergileme otomasyonu, laboratuvar aletleri ve sessiz, kontrol edilebilir tahrik gerektiren diğer uygulamalar.
Pille Çalışan Ekipmanlar: Temizlik robotları ve pil ömrüne dayanan özel araçlar gibi cihazlar, yüksek verimliliğinden faydalanarak çalışma süresini uzatır.
Nominal Gerilim: DC 24V veya DC 48V (kontrolörle eşleşmelidir).
Nominal Güç: Ortak aralık 10W ila 500W arasındadır.
Nominal Tork: Motor gücü ve redüksiyon oranı ile birlikte belirlenir; bir çekirdek seçim parametresi (birim: N.m).
Nominal Hız: Redüksiyon sonrası çıkış mili hızı; 10 RPM'den 300 RPM'ye kadar ortak aralık.
Azaltma Oranı: Çıkış hızını ve torkunu belirleyen sabit değer, örneğin 3:1, 5:1, 10:1, 50:1 vb.
Kontrol Yöntemi:
Sinyal Tipi: PWM hız kontrolü, analog voltaj hız kontrolü, iletişim kontrolü.
Geri Bildirim Elemanı: Standart Hall sensörleri (komütasyon ve temel hız ölçümü için); isteğe bağlı yüksek hassasiyetli kodlayıcı (kapalı döngü konumu/hız kontrolü için).
Koruma Derecesi: Tipik olarak IP54 veya IP65, toza ve suya dayanıklılık sunar.
Mekanik Arayüz: Çıkış mili tipi (düz mil, kama yuvası, dişli delik) veya flanş montaj yöntemi.
Temel Üç Bileşen:
Fırçasız Dişli Motor Silindir ünitesi.
Uyumlu Fırçasız Motor Kontrol Cihazı.
Uygun DC Güç Kaynağı (yeterli güç marjına sahip).
Isı Dağıtımı: Sürekli yüksek yükte çalışma sırasında hem motorun hem de kontrolörün sıcaklık artışını izleyin. Bazı modellerde soğutma kanatlı motor muhafazaları bulunur.
Seçim Hesaplaması: Yük ağırlığına, sürtünme katsayısına, hız gereksinimlerine ve hızlanma gereksinimlerine göre gerekli sürekli torku ve tepe torkunu hassas bir şekilde hesaplayın. Motor gücünü ve azaltma oranını seçmek için bu hesaplamaları kullanın.
Teknik Destek: AC doğrudan tahrikli silindirlerle karşılaştırıldığında bu sistem daha karmaşıktır. Denetleyici parametre ayarı, kablolama ve hata ayıklama için tedarikçi desteği genellikle gereklidir.
Kısa Tanıtım
DGBL50 doğru akım motorlu silindir, bir doğru akım motoruyla tahrik edilir ve ayarlanabilir hız ile hafif, orta ve yüksek yükleri kaldırabilir.
Dahili doğru akım fırçasız dişli redüksiyon motoru, kontrolörle mükemmel verimlilikle eşleştirilmiştir.
Opsiyonel motorlar AS standart güç motorunu ve HAS yüksek güçlü motorunu içerir.
24V veya 48V doğru akım güvenlik voltajı kullanır.

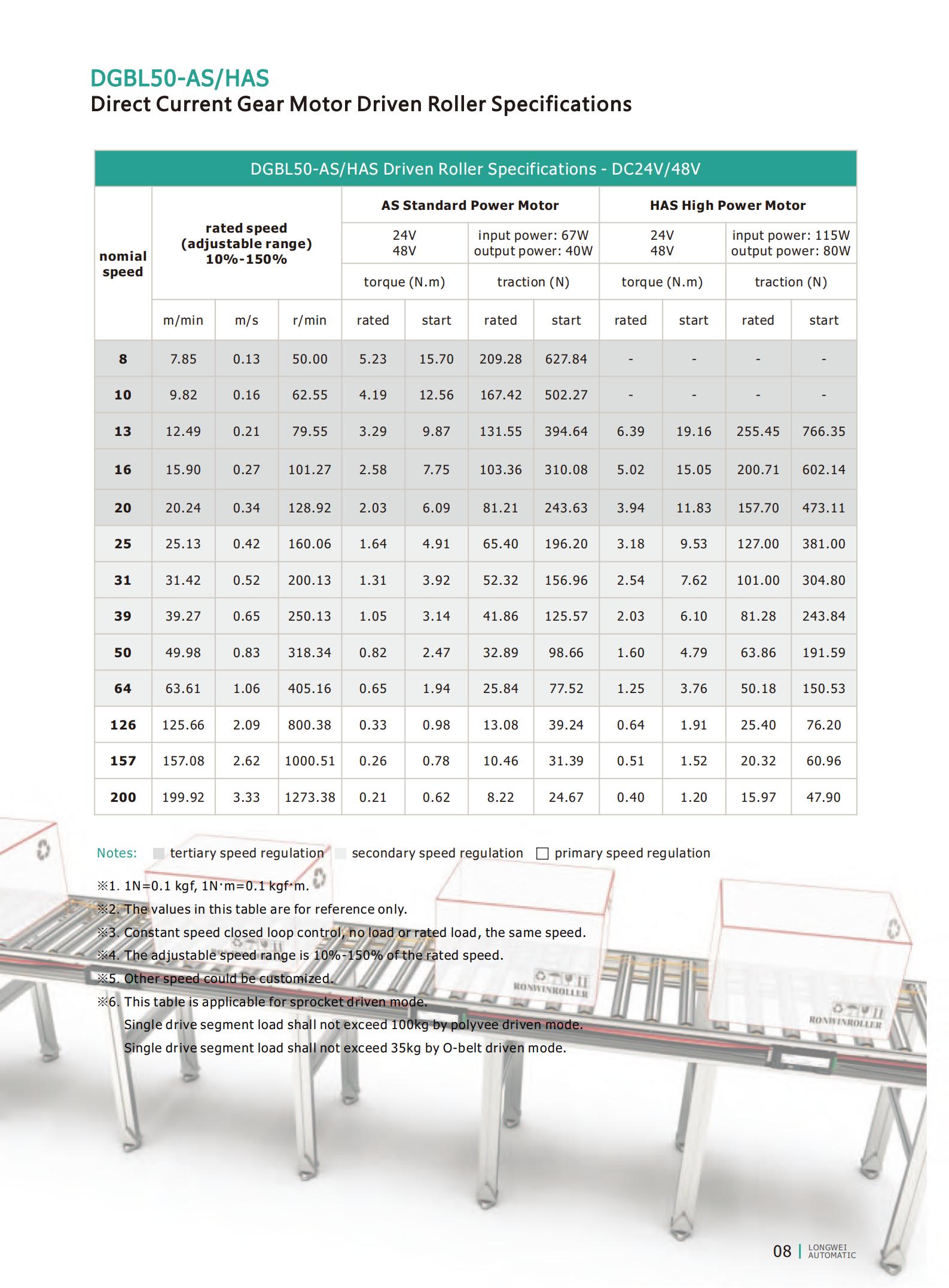

Silindir hız aralığı 8 - 200 m/s
Hız ayar aralığının %10–%150'si.
IO kontrolünü, ZPA işlevlerini, RS485, EtherCAT ve internet arayüzünü uygulamak için çeşitli akıllı kontrolörler uyarlandı.
Galvanizli çelik veya paslanmaz çelik makaralı boru, uzunluk özelleştirilmiştir.
YaniSilindirin tahrik edilen kafası bir oluk veya kasnak, zincir dişlisi, zamanlama kasnağı, V-kasnak veya polyvee kasnak ile sabitlenebilir.
Akıllı kontrol ve basit kurulum.
| 1. kablo | 3. ön yatak muhafazası | 5. vites kutusu | 7. tüp duvarı | 9. uç mili |
| 2. çıkış ucu mili | 4. motor | 6. fikstür | 8. arka yatak muhafazası | 10. Salon çipi |

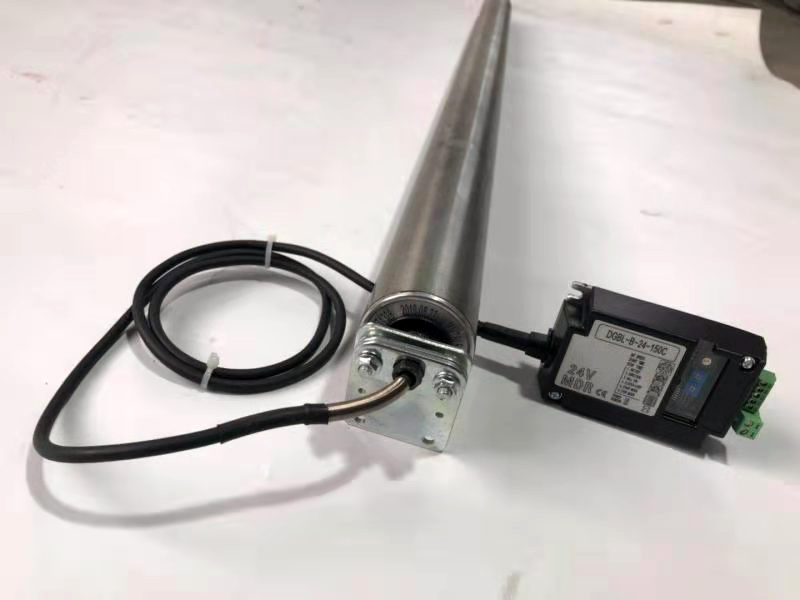

poly-v kasnak kayış tahrikli galvanize çelik motor tahrikli silindir, denetleyici ve sabitleme braketi ile
çelik poli-v kasnak galvanizli çelik motor tahrikli silindir

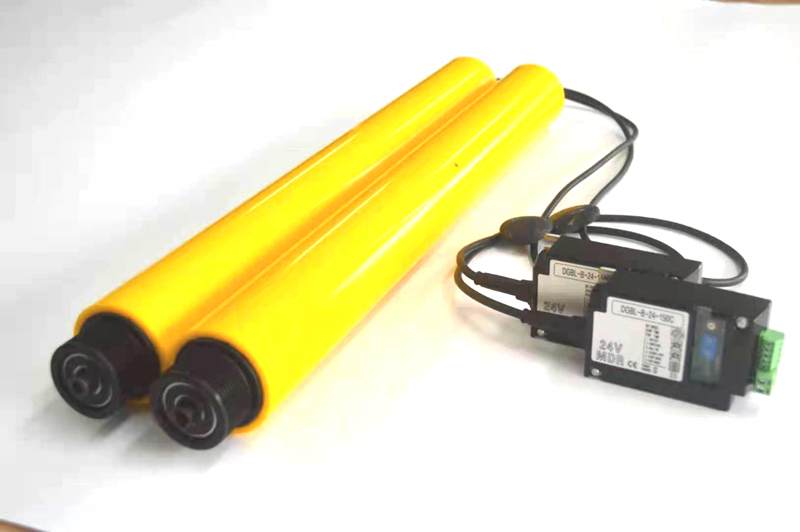

plastik poli-v kasnak PU kaplama çelik motor tahrikli silindir
yeni denetleyicili poly-v kasnak konik motor tahrikli silindir
24V/48V DC ayarlanabilir hızlı fırçasız dişli motor tahrikli silindir, mekatronik entegrasyon ve zekanın bir örneğidir. Artık yalnızca basit bir güç bileşeni değil, eksiksiz, programlanabilir bir "hareket ekseni"dir. Düşük voltaj güvenliği, yüksek verimlilik ve kontrol edilebilirlik özellikleri, özellikle mobil otomasyon ve hassas kontrol senaryolarında esneklik, zeka ve insan-robot işbirliğinin peşinde olduğu modern otomasyon alanlarında yeri doldurulamaz bir avantaj sağlar. Seçim üç boyutun sistematik olarak değerlendirilmesini gerektirir: mekanik yük, elektriksel uyumluluk ve kontrol gereksinimleri.
