Konik silindirler etkinleştirir Doğru eğri taşımacılığı Diferansiyel doğrusal hız zorluklarını çözerek. Geleneksel silindirlerin aksine, tasarlanmış geometrileri, lojistik, madencilik ve otomatik sistemler için kritik olan virajlarda düzgün kargo geçişi sağlar.
Çalışma prensibi
Çizgi Hızı Tazminatı
Konik tasarım, çapa bağlı bir doğrusal hız gradyanı oluşturur:
Bu gradyan, virajlar etrafında senkronize kargo hareketini sağlar.
Hizalama mekaniği
Hesaplanmış kurulum açısı
Roller ekseni hassas bir konik dereceye (eğri yarıçapına göre uyarlanmıştır) monte edilir.
Yatay Kontak Bakımı
Roller yüzeyi, kargo ile sürekli yatay teması sürdürür ve eğilmeyi önler.
Sürtünmesiz nakil
Generatrix uzantısı (roller yüzeyi tarafından oluşturulan çizgi) kesişir Curve’nin merkez noktası, santrifüj kuvvet dengeleme yoluyla sıfır sürtünme geçişini etkinleştirme.
Konik silindirler nasıl çözülür eğri konveyör zorlukları？
Eğrilerde kayma/sıkışmaya neden olan düz silindirlerin aksine, konik silindirlerimiz değişen doğrusal hızları telafi eder:
Dış çap = daha yüksek doğrusal hız
İç çap = daha düşük doğrusal hız
Roller ekseni eğimi + yatay yüzey = optimal hizalama
Kritik Tasarım: Generatrix Extension, sıfır sürtünme taşınması için Circle Center ile kesişir.
Ürün Türleri ve Avantajları

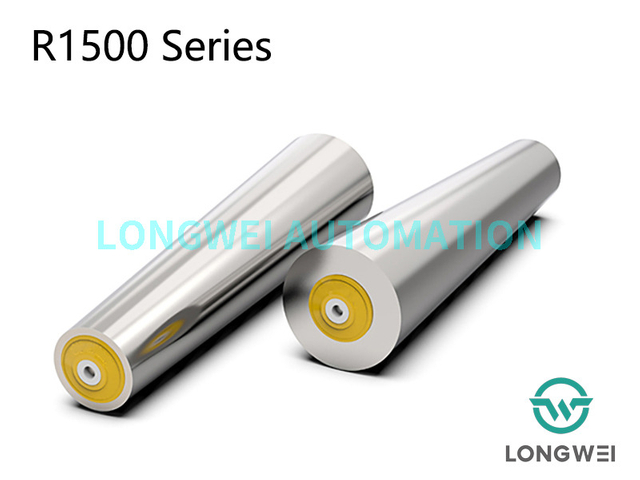

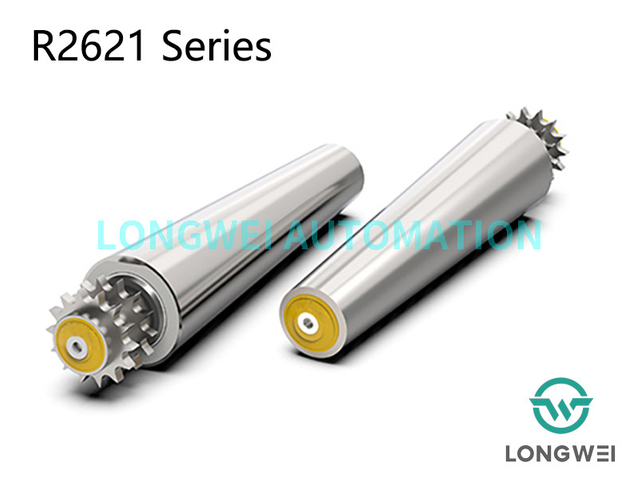

Kaynaklı çelik konik silindirler
Malzeme: çinko kaplama/toz boya ile 1.5-3mm karbon çeliği (Q235b/ss400)
Maksimum yük: 150-800kg (özelleştirilebilir)
İçin ideal: Ağır hizmet lojistik, madencilik, otomotiv

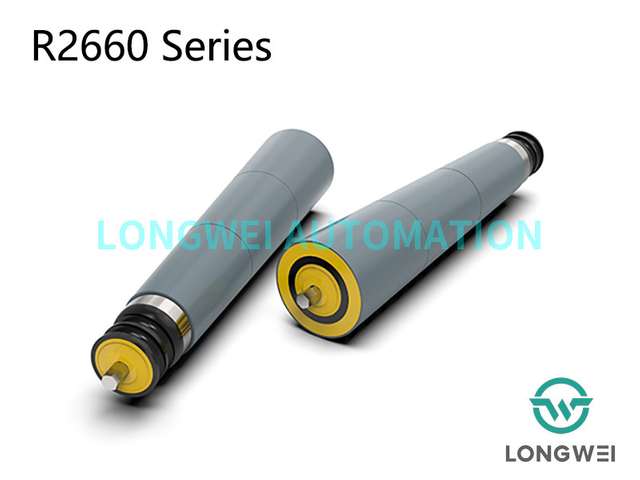

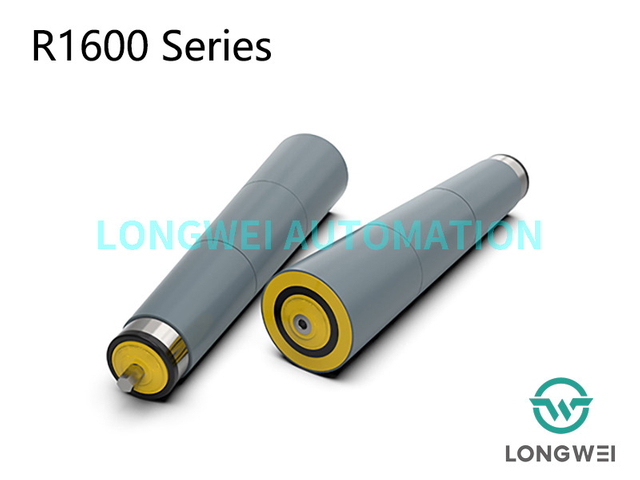

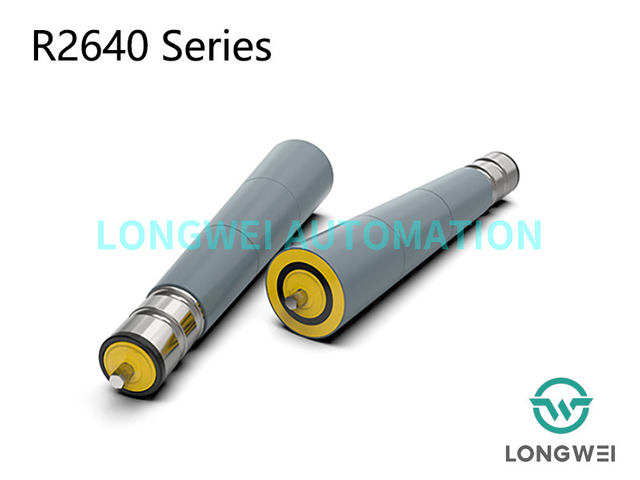

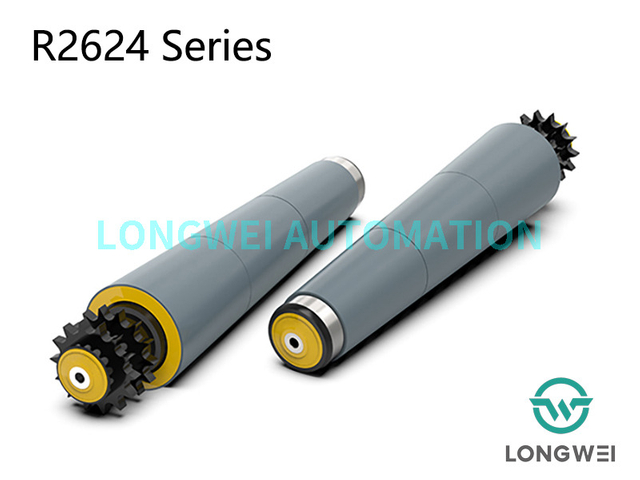

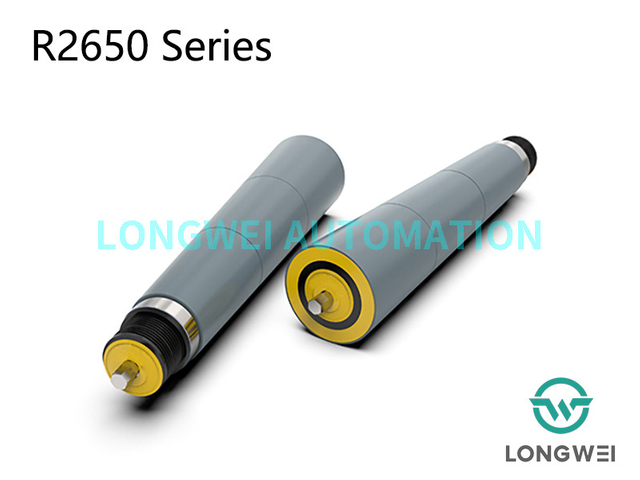

Konik Kollu Silindirler (Düz Roller + Konik Kılıf)
Kol Malzemesi: UHMW-PE/HDPE (FDA uyumlu seçenekler)
Maksimum Yük: 50-300kg
İçin ideal: Gıda işleme, ilaç, ambalaj hatları
Teknik Özellikler
| Parametre | Kaynaklı silindir | Manşet |
|---|
| Çap | 60-219mm | 50-114mm |
| Uzunluk aralığı | 200-2500mm | 200-1800mm |
| Maksimum hız | 2,5 m/s | 1.8 m/s |
| Çalışma sıcaklığı. | -20 ° C ila 80 ° C | -10 ° C ila 70 ° C |
| Rulmanlar | Önceden yağlanmış C3 Tolerans Top Yatakları (6200-6300 Serisi) |
