Esnek Genişletilebilir Yerçekimi Makaralı Konveyör, çerçevesi serbestçe uzatılabilen veya geri çekilebilen, motorsuz bir makaralı taşıma cihazıdır. Destekleyici yapı olarak makas tipi genişletilebilir bir çerçeve ve taşıma ortamı olarak silindirler kullanır. Ürünler, düzgün bir taşıma sağlamak için serbestçe dönen silindirler ile manuel itme veya yerçekimi ile hareket ettirilir. Ekipmanın yerleşik bir tahrik kaynağı yoktur ve motorsuz taşıma ekipmanı kategorisine ait olup, lojistik ve depolama sistemlerinde önemli bir esnek bağlantı ve yardımcı araç olarak hizmet vermektedir.
Temel yapısı şunlardan oluşur: genişletilebilir makas tipi çerçeve tertibatı, taşıma makaraları, yüksekliği ayarlanabilir destek ayakları ve frenli döner tekerlekler. Ünite serbestçe yönlendirilebilir, herhangi bir açıya ayarlanabilir ve gerektiğinde düz veya kavisli bölümler halinde yapılandırılabilir; bu da onu çeşitli karmaşık çalışma ortamlarına uyarlanabilir hale getirir.

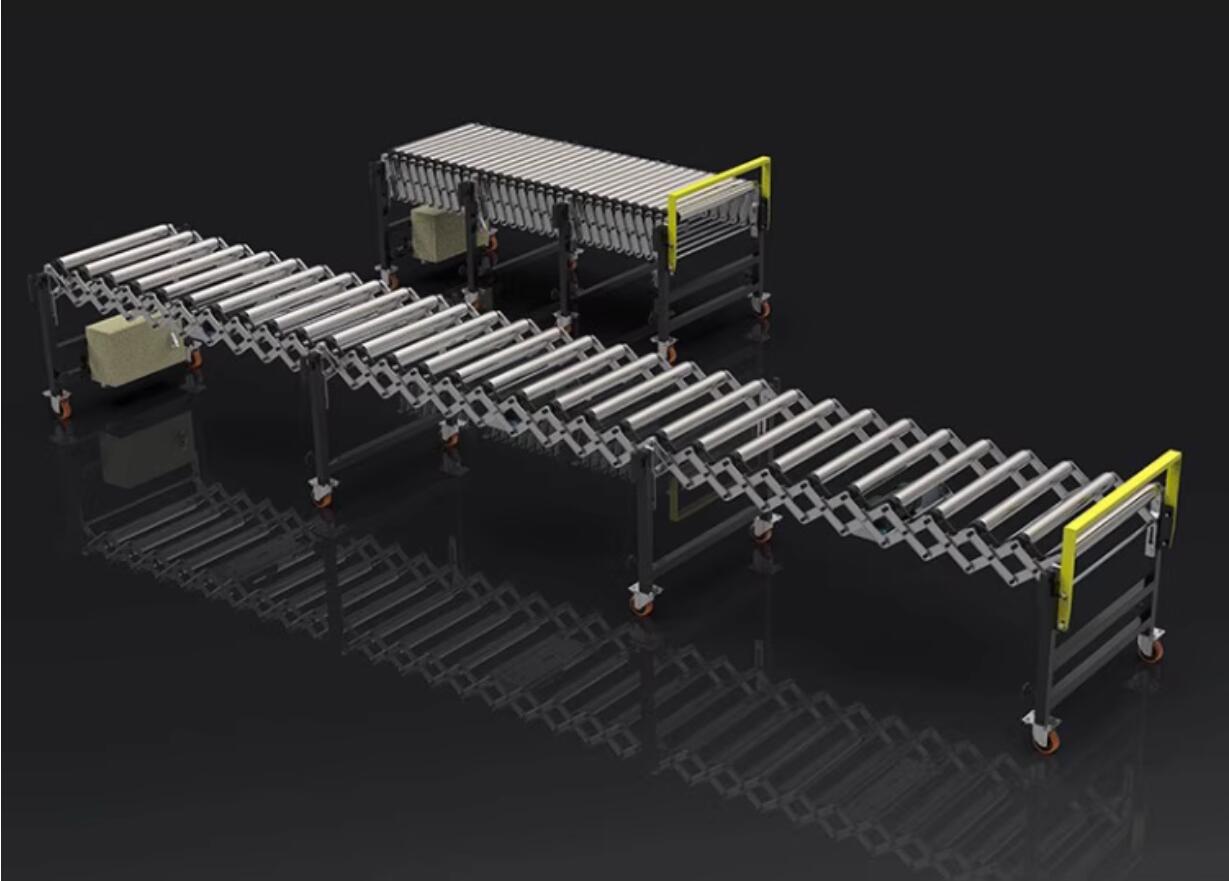

(Şekil 1 Esnek genişletilebilir yerçekimiyle makaralı konveyörün şematik diyagramı - geri çekilmiş ve uzatılmış durumların karşılaştırılması)
Esnek genişletilebilir yer çekimiyle makaralı konveyör aşağıdaki önemli avantajları sunar.
Her bölümün genişleme oranı 1:3'e ulaşabilir; bu, tamamen uzatılmış uzunluk ile tamamen geri çekilmiş uzunluk arasındaki oranın 3:1 olduğu anlamına gelir. Çalışma sırasında taşıma ihtiyaçlarını karşılamak için tam uzunluğuna kadar uzatılabilir; Kullanılmadığı zaman, zemin alanını büyük ölçüde azaltmak için geri çekilebilir, böylece kullanılabilir alan etkin bir şekilde yaklaşık iki katına çıkarılabilir; özellikle sınırlı alana sahip işyerleri için uygundur.
Ünite serbestçe yönlendirilebilir ve taşıma rotası, maksimum 180°'ye kadar yönlendirme açısıyla esnek bir şekilde değiştirilebilir. Destek ayaklarının yüksekliği ayarlanabilir ve farklı yerleştirme yüksekliği gereksinimlerini karşılamak için konveyörün yatay veya eğimli olarak ayarlanmasına olanak tanır.
Altta frenli sessiz döner tekerleklerle donatılmış olan konveyör, hızlı bir şekilde istenilen konuma hareket ettirilebilir ve güvenli bir şekilde sabitlenebilir. Uzatılmış uzunluk gerektiği gibi sınırlandırılabilir. Ekipman, operasyonel gereksinimlere göre herhangi bir zamanda yeniden düzenlenebilir ve bu sayede verimli bir 'gerektiğinde konuşlandır, bittiğinde depola' çalışma moduna olanak sağlanır.
Ekipmanda motor tahriki, iletim cihazları veya elektrikli kontrol sistemleri yoktur; esas olarak çerçeve ve makaralardan oluşur. Düşük maliyet, basit yapı, kolay bakım ve güvenilir çalışma avantajlarını, son derece düşük uzun vadeli bakım giderleriyle sunar.
Taşınacak malın türüne bağlı olarak döner elemanlar tek sıralı veya çift sıralı silindirler olarak yapılandırılabilir. Silindir malzemeleri, farklı taşıma gereksinimlerine uyacak şekilde galvanizli karbon çeliği, paslanmaz çelik, alüminyum alaşımı, kauçuk kaplı, PVC ve daha fazlasını içerir.
Konveyör, birden fazla rulo hattı ve diğer taşıma ekipmanı türleri ile esnek bir şekilde birleştirilebilir ve lojistik sistemlerinde hızlı bir şekilde eksiksiz bir operasyonel taşıma hattı oluşturmak için esnek bir arayüz görevi görebilir.

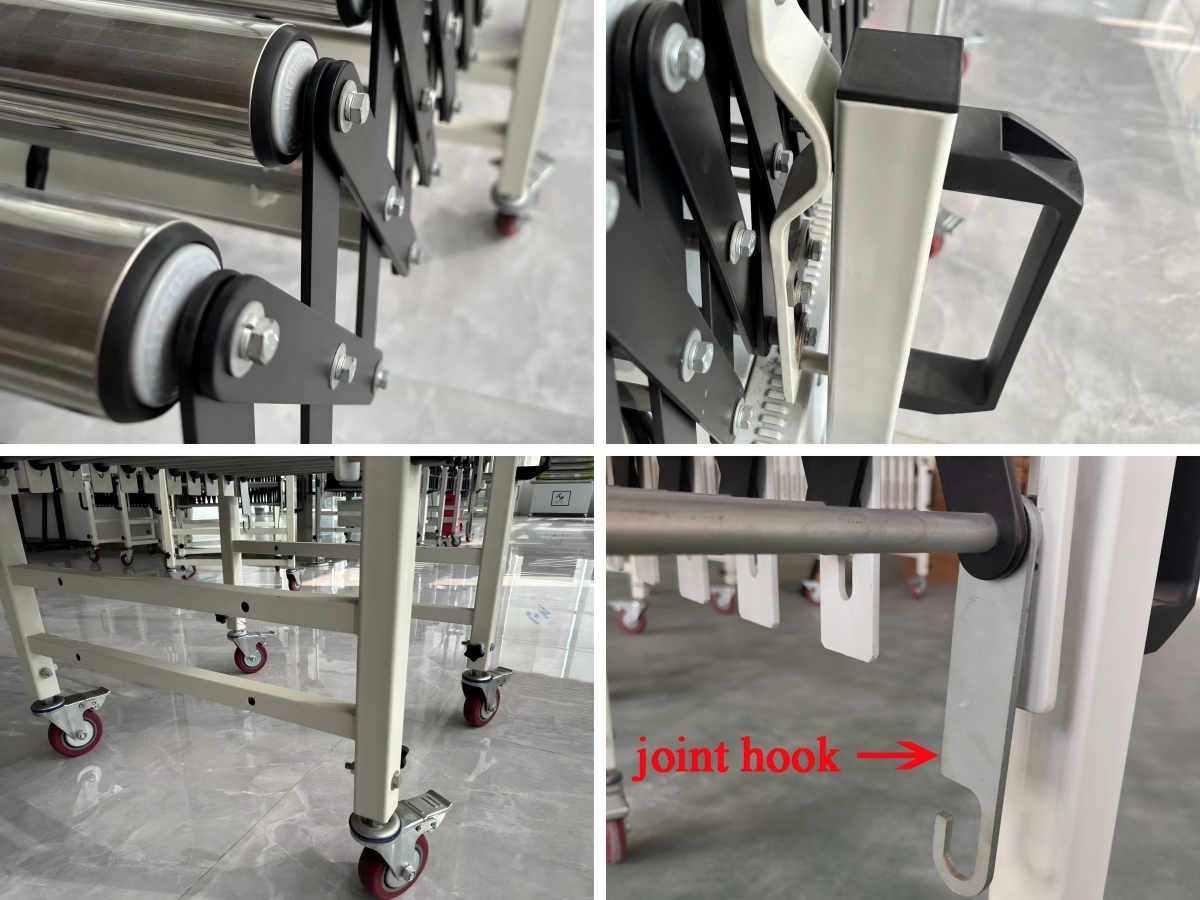

(Şekil 2 Esnek genişletilebilir yer çekimiyle makaralı konveyörün şematik diyagramı – makaralar, makaslar, topuzlar, bacaklar, araba destekleri ve kancalar)
Esnek genişletilebilir yerçekimiyle makaralı konveyörün ortak teknik özellikleri aşağıdaki gibidir.
| Parametre | Spesifikasyon Aralığı |
|---|---|
| Genişleme oranı | 1:3 (tamamen uzatılmış bölümün tamamen geri çekilmiş bölüm uzunluğuna oranı) |
| Maksimum direksiyon açısı | 180°'ye kadar |
| Medya taşıma | Tek sıralı silindirler, çift sıralı silindirler |
| Silindir çapı | 38 mm, 50 mm (yaygın olarak kullanılır); 60 mm isteğe bağlı |
| Rulo malzemeleri | Karbon çeliği galvanizli makaralar, paslanmaz çelik makaralar, PVC makaralar, alüminyum alaşımlı makaralar, kauçuk kaplı makaralar vb. |
| Konveyör genişliği | 500 mm, 600 mm, 800 mm vb. |
| Bölüm uzunluğu | 400 mm – 1120 mm (50 mm çapındaki rulolar için) |
| Destek bacak yüksekliği | Geleneksel ayar aralığı 650 mm – 950 mm |
| Bölüm başına yük kapasitesi | 70 kg (50 mm çaplı rulolarla) |
| Tamamen uzatıldığında toplam yük kapasitesi | Yaklaşık. 100 kg (darbesiz yük koşullarında) |
| Dönüş yarıçapı | Standart iç dönüş yarıçapları: 600 mm, 900 mm, 1200 mm, vb. |
| Bölüm kompozisyonu | Bir bölüm olarak bir makas seti olmak üzere birim başına en az iki bölüm |
| Aspect | Esnek Genişletilebilir Yerçekimi Makaralı Konveyör | Sabit Makaralı Konveyör |
|---|---|---|
| Kurulum | Serbest hareket için tekerleklerle donatılmış mobil | Sabit, zemine kalıcı olarak cıvatalanmış |
| Uzaya uyarlanabilirlik | Uzunluk 1:3 genişleme oranıyla ayarlanabilir; kullanılmadığı zaman yerden tasarruf etmek için geri çekilir | Sabit uzunluk, ayarlanamaz, kalıcı yer kaplar |
| Yön esnekliği | Serbestçe yönlendirilebilir, 180°'ye kadar dönüş açısı | Sabit yön; tornalama özel kavisli bölümler gerektirir |
| Yükseklik ayarı | Destek ayakları ayarlanabilir, eğimli veya eğimli bölümlere izin verir | Sabit yükseklik, ayarlanamaz |
| Dağıtım verimliliği | Hızlıca uzatılır ve geri çekilir; bir kişi tarafından çalıştırılabilir; manevra kabiliyeti yüksek | Profesyonel kurulum ve devreye alma gerektirir; taşınmaz |
| Güç kaynağı | Güçsüz; manuel itmeye veya yerçekimine dayanır | Güçsüz veya isteğe bağlı olarak motorlu olabilir |
| Tipik uygulamalar | Geçici taşıma, yükleme/boşaltma, alanı kısıtlı alanlar, sık yerleşim değişiklikleri | Sabit üretim hatları, uzun vadeli istikrarlı taşıma yolları |
| Yük kapasitesi | Bölüm kapasitesi 70 kg; toplam kapasite yakl. Tamamen uzatıldığında 100 kg | Daha yüksek yük kapasitesi; Gerektiğinde daha ağır yükler için tasarlanabilir |
| Maliyet yapısı | Basit yapı; daha düşük satın alma ve bakım maliyetleri | Yapılandırmaya bağlıdır; motorlu versiyonlar daha pahalıdır |
Karşılaştırma özeti: Esnek, genişletilebilir yerçekimiyle makaralı konveyör, esneklik açısından üstündür; bu da onu sık sık değişen işyerleri, sınırlı alanlar ve hızlı dağıtım senaryoları için ideal kılar. Sabit makaralı konveyör ise uzun süreli stabil çalışma, ağır yük taşıma ve otomasyon sistemleriyle entegrasyon konularında avantajlar sunar. Pratik uygulamalarda bu iki tür sıklıkla birbirini tamamlar.
Esnek genişletilebilir yerçekimiyle makaralı konveyör, çeşitli endüstrilerde bitmiş kartonların ve kutuların taşınmasında yaygın olarak kullanılmaktadır. Tipik uygulamalar şunları içerir:
Yükleme ve boşaltma işlemleri: Atölyelerde, depolarda ve nakliye depolarında hızlı yükleme/boşaltma; manuel taşıma mesafelerini azaltmak için kamyon römorklarına genişletilebilir.
Lojistik ve dağıtım: Ekspres sınıflandırma merkezlerinde, yük istasyonlarında ve konteyner yükleme alanlarında elleçleme ve geçici depolama.
Üretim ve paketleme hatları: Farklı iş istasyonlarını birbirine bağlayan, üretim hatlarının yanında geçici veya yardımcı taşıma ekipmanı olarak.
E-ticaret depolama: Çevik depolama operasyonlarına olanak sağlamak için dalgalanan sipariş hacimlerine esnek bir şekilde yanıt verme.
Hizmet verilen sektörler: Elektronik, içecek ve gıda, ambalaj ve baskı, makine imalatı, hafif sanayi ve tekstil, tütün, kimya ve ilaç, kauçuk ve plastik ürünler, otomotiv ve motosiklet parçaları vb.
FA-tek sıralı silindirler serisi
50 silindir çapı
500-ulaşım yüzey genişliği
×4-dört bölüm
FB-çift sıralı silindir serisi
50 silindir çapı
800-ulaşım yüzey genişliği
×5-beş bölüm
Esnek genişletilebilir yer çekimiyle makaralı konveyör, kolay hareket kabiliyeti, genişletilebilir depolama, serbest yönlendirme ve ekonomik güvenilirliği birleştiren hafif, esnek bir taşıma cihazıdır. Elektrik enerjisi olmadan çalışır, basit bir yapıya sahiptir ve bakımı kolaydır. Lojistik ve depolama sistemlerinde sabit ekipman ve manuel taşıma operasyonları arasında köprü kurmak için ideal bir çözümdür. Özellikle çalışma yerlerinde sık değişiklik yapılmasını, esnek taşıma rotalarını ve maliyete duyarlı yatırımları gerektiren senaryolar için uygun olan bu ekipman, yükleme/boşaltma ve elleçleme verimliliğini etkili bir şekilde artırır, manuel iş yoğunluğunu azaltır ve modern esnek lojistik operasyonları için vazgeçilmez bir araç olarak hizmet eder.
