Kaldırma ve aktarma, otomatik lojistik ve üretim hatlarında kritik bir işlevsel modüldür. Temel işlevi, ürünleri konveyör hattından dikey olarak kaldırmak, ardından aktarma mekanizmaları (kayışlar, makaralar, zincirler vb.) aracılığıyla taşıma yönlerini (tipik olarak 90°) değiştirmek ve son olarak ürünün yeniden yönlendirilmesini, birleştirilmesini, bölünmesini veya hassas konumlandırılmasını sağlamak için alçaltıp sıfırlamaktır.
Farklı sınıflandırma kriterlerine göre kaldırma ve aktarma makinaları çeşitli tiplere ayrılabilir. Kaldırma için kullanılan güç kaynağına göre pnömatik kaldırma, elektrikli kaldırma ve hidrolik kaldırma olarak sınıflandırılırlar. Kaldırma çalıştırma mekanizmasına bağlı olarak, makas tipi kaldırma, vidalı/kurşun vidalı tip kaldırma, senkron kayış/zincir tipi kaldırma, bağlantı/dört çubuk mekanizmalı kaldırma ve kam tipi kaldırma olarak sınıflandırılırlar.
Kam kaldırma mekanizması, modern yüksek hızlı otomasyon ekipmanlarında yaygın olarak kullanılan, dönme hareketini hassas doğrusal kaldırma hareketine dönüştüren mekanik bir sistemdir.
Çekirdek bileşen, özel olarak tasarlanmış silindirik bir kamdır (veya uç kamdır).

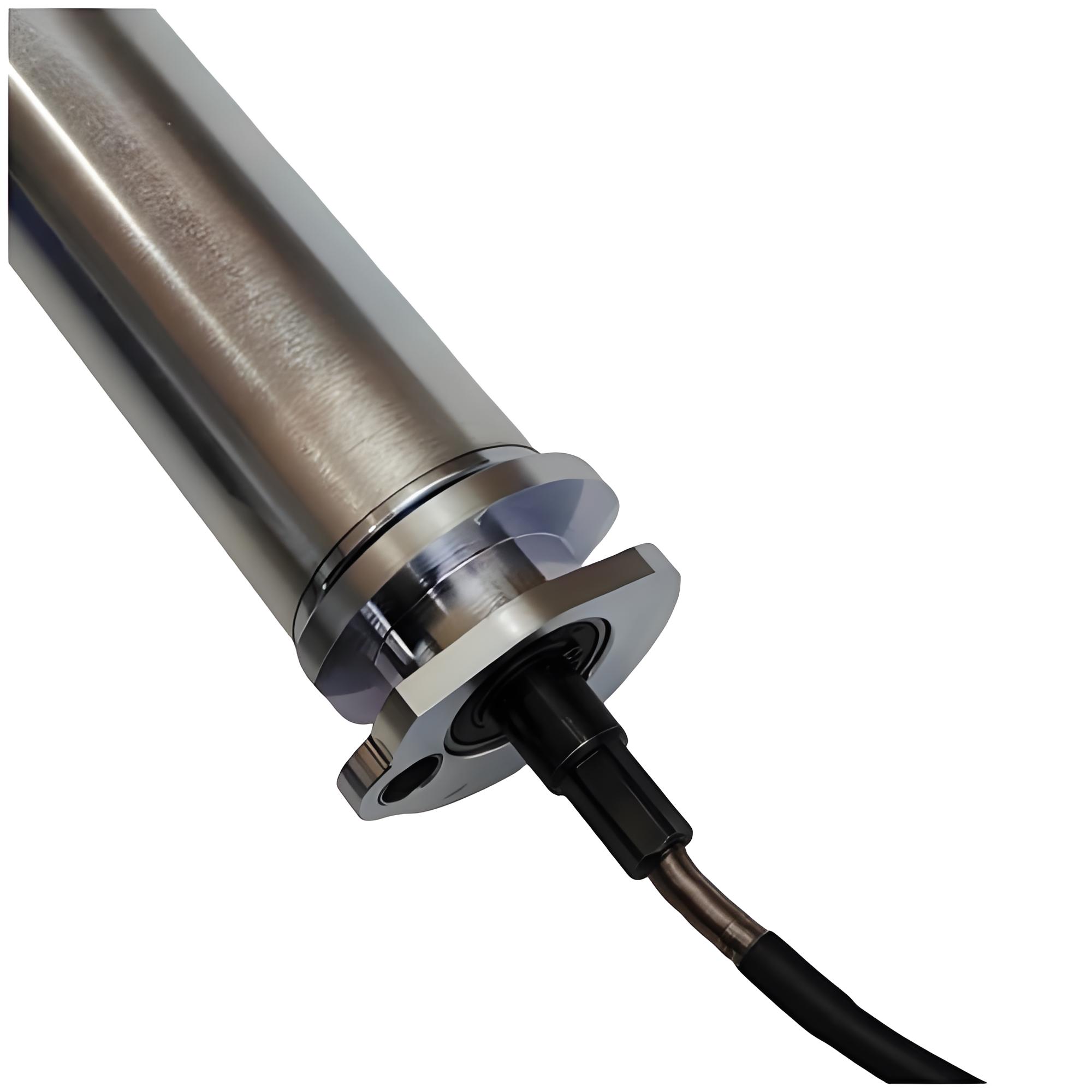

Bir servo motor (veya bir motor tahrik silindiri), kamın sabit bir hızda dönmesini sağlar.
Kam oluğunun içindeki yatak makaraları (takipçiler), kamın profil eğrisi boyunca hareket eder.
Silindirler, "kaldırma - bekleme (aktarma) - indirme - sıfırlama" döngüsünün tamamını tamamlamak için bağlı kaldırma platformunu veya kaldırma çubuğunu çalıştırır.
Kaldırma işlemi sırasındaki hız, ivme ve bekleme süresi tamamen kam profili eğrisinin şekline göre belirlenir.
Yüksek Hız ve Yüksek Çevrim Oranı: Kam tahrikleri, esnek elemanlardan kaynaklanan gecikmeler olmayan, son derece yüksek kaldırma hızlarına ve çalışma çevrimlerine (dakikada yüzlerce çevrime kadar) olanak tanıyan sağlam şanzımanlardır.
Hassas Şekilde Tasarlanmış Hareket Profili: Kam eğrisini optimize ederek (örn. değiştirilmiş sinüs, değiştirilmiş trapez eğriler), çok düzgün başlatma ve durdurmalar elde edilebilir; bu da ürünleri korumak için darbeyi, titreşimi ve gürültüyü önemli ölçüde azaltır.
Doğru Konumlandırma ve Kendiliğinden Kilitlenme: "Bekleme (aktarma)" aşaması sırasında kam profili, kaldırma platformunun en yüksek noktada sabit kaldığı eşmerkezli bir yay (bekleme bölümü) özelliğine sahiptir. Motor, frenleme yapmadan konumunu koruyarak güvenilir transfer işlemleri sağlar.
Yüksek Güvenilirlik ve Uzun Ömür: Basit bakıma sahip saf mekanik yapı, uygun yağlama altında uzun hizmet ömrü sunar.
Mükemmel Senkronizasyon: Tek bir motor sürücüsü, birden fazla kaldırma noktasını tek bir eksantrik mili aracılığıyla kolayca senkronize ederek platformun stabilitesini sağlar.
Tek Kam Kaldırma: Küçük kaldırma yüklerine ve kompakt platform boyutlarına sahip uygulamalar için uygundur.
Çift Kam (veya Daha Fazla) Simetrik Kaldırma: Bu en yaygın konfigürasyondur. Devam eden uzun bir şaft, platformu her iki taraftan (veya birden fazla noktadan) aynı anda kaldırarak eşzamanlı olarak dönmek üzere iki veya daha fazla aynı kamı çalıştırır. Bu, sıkışma olmadan düzgün bir kaldırma sağlar ve bu da onu daha geniş konveyör hatları için ideal kılar.
Kam ve Bağlantı Kombinasyonları: Kaldıraç ilkeleri bazen küçük kam hareketini daha büyük platform hareketine dönüştürmek veya kuvvet yönünü değiştirmek için kullanılır.
Otomotiv, 3C elektronik ve yeni enerji pili üretim hatları gibi yüksek verimli (yüksek döngülü) üretim ortamları.
Gıda, ilaç ve hassas montaj endüstrileri gibi düzgün çalışma ve düşük gürültüye yönelik katı gereksinimleri olan uygulamalar.
Yüksek hassasiyetli konumlandırma ve uzun süre sabit tutma gerektiren iş istasyonları.
Hafif ila orta yüklerle (genellikle birkaç yüz kilograma kadar) malzeme aktarımı.
| Özellik | Kam Kaldırma | Pnömatik Kaldırma | Elektrikli Kaldırma |
|---|---|---|---|
| Hız | Kontrol edilebilir hareketle son derece yüksek | Hızlı ama kayda değer start-stop etkisine sahip | Orta, hızlanma kontrolü gerektirir |
| Pürüzsüzlük | Mükemmel, minimum darbe ve titreşim | Zayıf, gözle görülür etki | İyi, kontrol sistemine bağlıdır |
| Hassasiyet/Tutma | Yüksek, mekanik kendinden kilitlemeli | Düşük, hava basıncı bakımı gerektirir | Yüksek, motor freni gerektirir |
| Gürültü Seviyesi | Düşük | Yüksek (egzoz gürültüsü nedeniyle) | Nispeten düşük |
| Maliyet | Yüksek (karmaşık tasarım ve işleme) | Düşük | Orta |
| Bakım | Basit (düzenli yağlama) | Basit (conta değişimi) | Orta (elektrikli ve mekanik) |
| Döngü Uyarlanabilirliği | Sabit, kam tasarımına göre belirlenir | Ayarlanabilir ancak optimizasyon karmaşıktır | Esnek ve ayarlanabilir |
Kam tahrikli kaldırma aktarma makinesi, kaldırma ve aktarma uygulamaları için üst düzey, yüksek hızlı ve son derece güvenilir bir çözümü temsil eder. Daha yüksek başlangıç maliyetleri ve tasarım karmaşıklığı içermesine rağmen, benzersiz hareket performansı ve sorunsuz çalışması, onu, üretim verimliliği ve operasyonel kalite açısından zorlu talepleri olan otomasyon alanlarında tercih edilen teknoloji haline getiriyor.
Kaldırma transfer tipini seçerken yük kapasitesi, hız, çevrim süresi, düzgünlük gereksinimleri, kontrol hassasiyeti ve bütçe kısıtlamaları gibi faktörler kapsamlı bir şekilde değerlendirilmelidir. Kam tahrikli kaldırma mekanizması, hız ve stabilite arasında optimum dengeyi sağlayarak onu yüksek performanslı otomatik üretim hatlarında bir "yıldız" mekanizma haline getirir.
