CR300
RONWIN

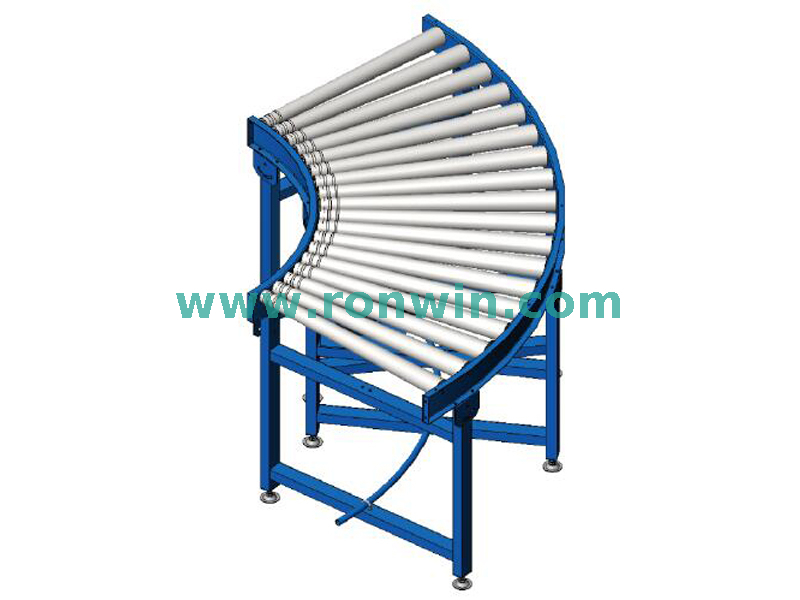

Tipik olarak 30°, 45°, 90° veya 180°'lik bir eğride gezinmek üzere tasarlanmış, motorlu bir konveyör bölümüdür. "Orta Hizmet" sınıflandırması, genellikle metre başına 50 kg ila 450 kg (110 lbs ila 1000 lbs) arasındaki belirli bir yük aralığını kaldıracak şekilde üretildiği anlamına gelir; bu da onu çok çeşitli yaygın endüstriyel ürünler için uygun kılar.

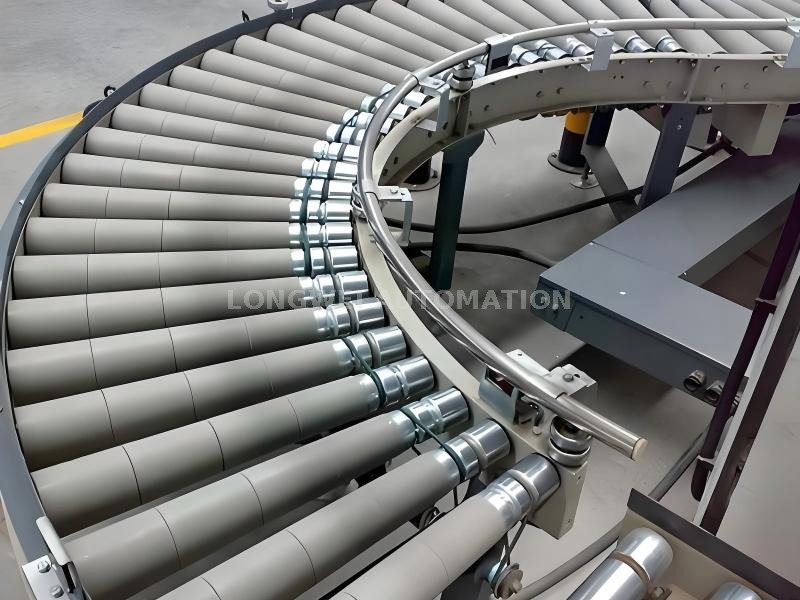

"O-Kayış Tahrikli" mekanizması gücün nasıl aktarıldığını ifade eder. Tek, sürekli bir motor, bir ana şaftı çalıştırır ve ayrı, elastik O-halka kayışları (büyük lastik bantlara benzer), tahrik edilen silindirler üzerindeki oluklara takılır. Bu, silindirleri döndürerek öğeleri ileri doğru iten pozitif bir tahrik sistemi oluşturur.
Bu konveyör, elektrikli, kontrollü bir ürün akışının yön değiştirmesi gerektiğinde kullanılır. Yaygın uygulamalar şunları içerir:

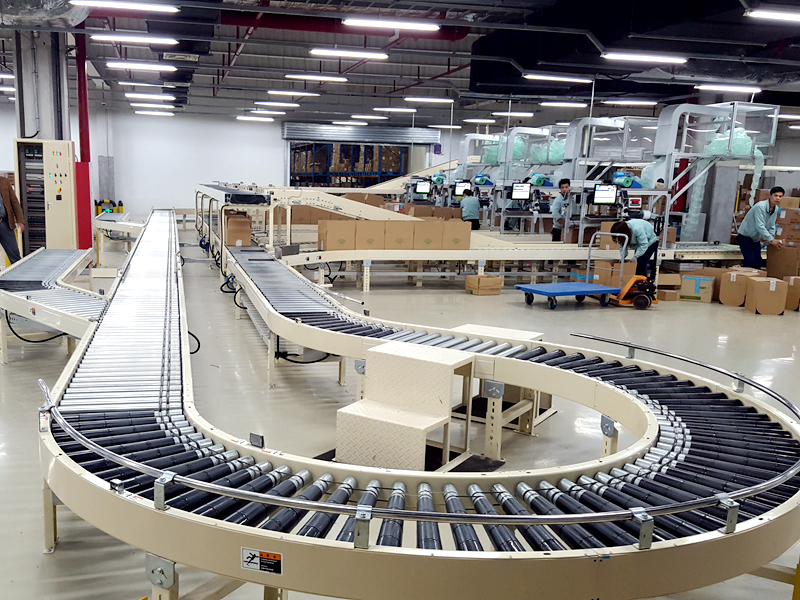

Ayırma Sistemleri: Paketlerin köşelerden farklı ayırma şeritlerine veya mahmuzlara yönlendirilmesi gereken dağıtım merkezlerinde, posta tesislerinde ve havalimanlarında çok önemlidir.
Birleştirme ve Yönlendirme Hatları: Ürünleri tek bir dosya hattında (birleştirme) yönlendirmek veya ana hattan paketleme istasyonuna, paletleyiciye veya denetim alanına doğru kıvrılmak için kullanılır.
Montaj ve Üretim Hatları: Üretimde, üretim hattının fabrika zemininin düzenini takip etmesine, engellerin etrafından dolaşmasına veya düz bir çizgide olmayan iki düz konveyör bölümünü birbirine bağlamasına olanak tanır.
Proses Geçişleri: Ürünlerin dolum makinesinden 90 derecelik açıyla konumlandırılan etiketleme makinesine beslenmesi gibi işlemler arasında ürünleri yeniden yönlendirmek için kullanılır.
Paket Taşıma: Kartonlar, kutular, kasalar ve paletli yükler gibi sabit, düz tabanlı öğelerin manuel müdahale olmadan virajlarda taşınması için idealdir.
Bu konveyörün özellikleri, kavisli tasarımının ve O-kayışı tahrik mekanizmasının doğrudan bir sonucudur.
Yumuşak Yön Değişimi: Birincil özellik. Malzemelerin bir köşe etrafında kesintisiz, sürekli akışına olanak tanıyarak, manuel itme, döner tabla aktarma veya basit yön değişiklikleri için karmaşık robotik kollara olan ihtiyacı ortadan kaldırır.
Pozitif Güç Kontrolü ("Canlı Silindir"): Yerçekimi konveyörlerinin aksine, elektrikli silindirler tutarlı, kontrollü hareket sağlar. Bu, sıfır basınç birikimine olanak tanır (bir ürün durdurulduğunda silindirler bandın altına kayarak karşı basıncı ve ürün hasarını önleyebilir) ve öğelerin eğri üzerinde durmasını önler.
Alan Verimliliği: Konveyör hatlarının yalnızca düz çizgiler halinde değil, binanın düzenine göre tasarlanmasına olanak tanıyarak fabrika veya depo zemin alanının en iyi şekilde kullanılmasını sağlar.
Ürünlere Karşı Hassasiyet: O-kayışlarının kavisli yolu ve yastıklı tutuşu, keskin, zorlu dönüşlerden daha yumuşak bir geçiş sağlar. Bu özellikle ürünlerin devrilmesini veya çizilmesini önlemek için önemlidir.
Orta Hizmet Kapasitesi: Bu onun "en iyi noktasıdır." Ağır hizmet tipi bir sistemin aşırı mühendislik ve yüksek maliyeti olmadan çoğu endüstriyel uygulama (kutu, varil, palet) için yeterince sağlamdır.
Nispeten Basit Tasarım: Yerçekimi konveyöründen daha karmaşık olmasına rağmen, O-kayış tahriki, orta düzey uygulamalar için zincir tahrikli veya hat şaftlı sistemlerden daha basit ve daha uygun maliyetlidir. Bakım basittir ve genellikle sadece aşınmış bir O-halka kayışının değiştirilmesini içerir.
Güç Kaynağı Gerektirir: Elektriğe bağlı olması gerekir, bu da güç gerektirmeyen seçeneklerle karşılaştırıldığında işletme maliyetlerini artırır ve kurulum karmaşıklığını artırır.
Tahrik Bileşenlerinin Bakımı: Basit olmasına rağmen motor, yataklar ve O-kayışları periyodik inceleme ve bakım gerektirir. O-kayışları zamanla esneyebilir, yıpranabilir veya kırılabilir.
Sabit Yarıçap: Eğrinin belirlenmiş bir yarıçapı vardır. Sıkışmayı veya dengesizliği önlemek için ürünlerinizin boyutuna ve uzunluğuna uygun bir yarıçap seçmeniz çok önemlidir.
Tüm Yük Türleri İçin Değil: Sert ve sağlam bir tabana sahip öğeler için en uygunudur. Gevşek torbalar, çok küçük eşyalar veya tabanı düzensiz olan ürünler düzgün şekilde taşınamayabilir ve sıkışabilir.
Daha Yüksek Başlangıç Maliyeti: Motor, tahrik bileşenleri ve kontrol sistemi nedeniyle, tahriksiz kavisli makaralı konveyörden önemli ölçüde daha pahalıdır.
Özetle, Orta Hizmet O-Kayış Tahrikli Kavisli Makaralı Konveyör, malzeme taşıma sistemine esneklik ve otomasyon getiren temel bağlantıdır. Modern, modern dağıtım ve üretim tesislerinin omurgasını oluşturan, çok çeşitli orta ağırlıktaki ürünleri köşelerde güvenilir ve verimli bir şekilde yönlendirmek için başvurulacak çözümdür.
| Özellik | Açıklama | Anlam |
|---|---|---|
| Güç Kaynağı | O-Kayış Tahrikli Elektrik Motoru | Pro: Kontrollü, güçlü hareket. Eksi: Elektrik ve daha karmaşık kurulum gerektirir. |
| Birincil İşlev | Elektrikli bir konveyör hattının yönünü değiştirmek için. | Verimli yerleşim tasarımına ve sürekli otomatik akışa olanak tanır. |
| Yük Kapasitesi | Orta Hizmet (yaklaşık 50-450 kg/m) | Lojistik ve üretimdeki çoğu kutu, kutu ve paletli ürün için idealdir. |
| Tahrik Mekanizması | Yivli Makaralarda O-Ring Kayışlar | Artıları: Basit, uygun maliyetli güç aktarımı. Eksi: Kemerler değiştirilmesi gereken aşınma parçalarıdır. |
| Ürün Kontrolü | Yüksek. Biriktirme ve hız kontrolüne olanak sağlar. | Karşı basıncı ve ürün hasarını önler; Otomasyon kontrolleriyle entegre olur. |
| Uygun Yükler | Sağlam, düz tabanlı ürünler (kartonlar, kutular, paletler). | Kırılgan, dengesiz veya özel koruma gerektirmeyen çok küçük eşyalar için uygun değildir. |

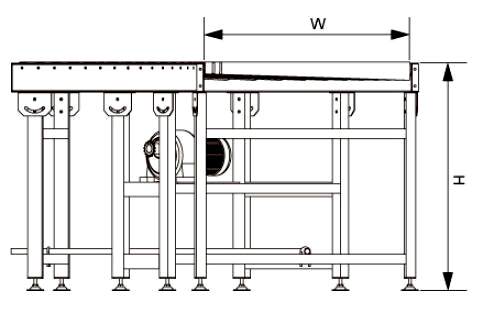

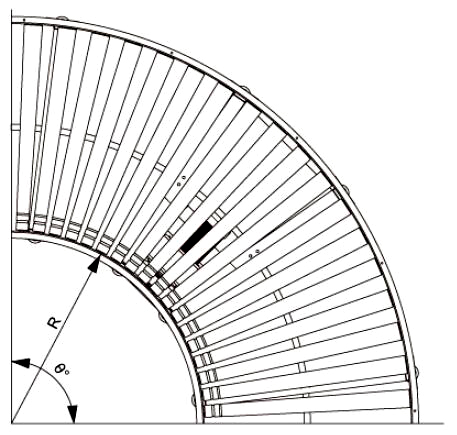

Model numarası. -raf iç genişliği(W)-raf yüksekliği(H)-dönüş yarıçapı(R)-dönüş açısı(°)
Sipariş no. örnek(birim mm): CR300-600-500-900-90
| Özellikler (birim: mm) | |
|---|---|
| silindir çapı | 50 (küçük uç) |
| yarıçap içinde dönüş | 900 öner |
| dönüş açısı | 45°, 60°, 90° |
| silindir dahil açı | ≤5° |
| raf iç genişliği | 500, 600, 700, 800, 900, 1000, 1500 |
| raf yüksekliği | 500-1500 |
| raf malzemesi | çelik katlanmış plaka |
| destek ayağı malzemesi | dikdörtgen çelik boru |
| taşıma hızı | maks. 30 m/dak, hız ayarlanabilir |
| motor gücü | 0,37kw, 0,55kw, 0,75kw |
