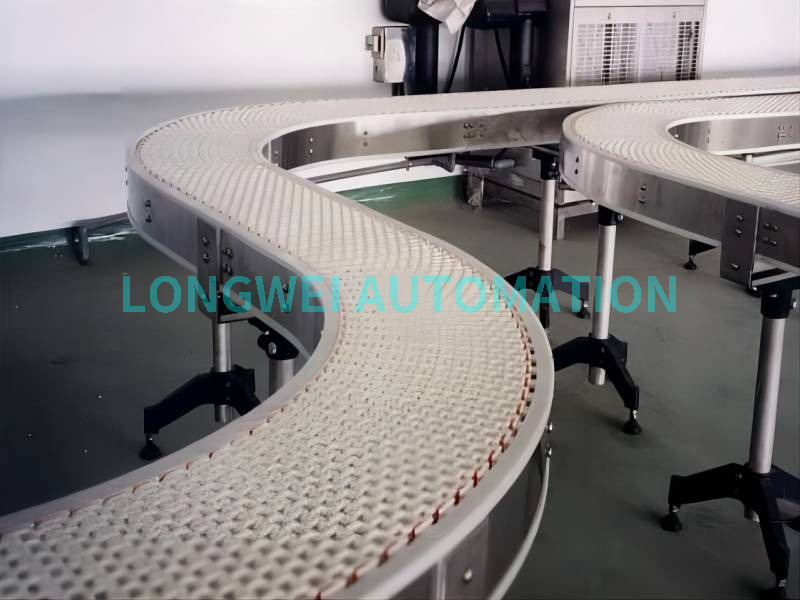

Örgü bantlı konveyör, hem yük taşıma yüzeyi hem de çekiş mekanizması olarak hizmet veren, metal tel veya mühendislik plastik modüllerinden yapılmış, birbirine bağlı bir bant kullanan sürekli bir taşıma sistemidir. Tanımlayıcı özelliği, taşıma sırasında hava akışı, drenaj ve ısı transferi gibi temel işlevleri mümkün kılan bandın geçirgen ağ yapısıdır. Bu tasarım onu yıkama, kurutma, soğutma, eleme ve püskürtme gibi entegre proses aşamaları için ideal kılar. Kompakt tasarımı ve güvenilir çalışmasıyla tanınan bu ürün, gıda işleme, içecek, paketleme, elektronik, metalurji, inşaat malzemeleri ve atık su arıtma gibi çeşitli endüstrilerdeki modern otomatik üretim hatlarının temel bir bileşenidir. Çekirdek bant malzemesine göre öncelikle iki tipe ayrılır: Plastik Hasır Bantlı Konveyörler ve Paslanmaz Çelik Hasır Bantlı Konveyörler.

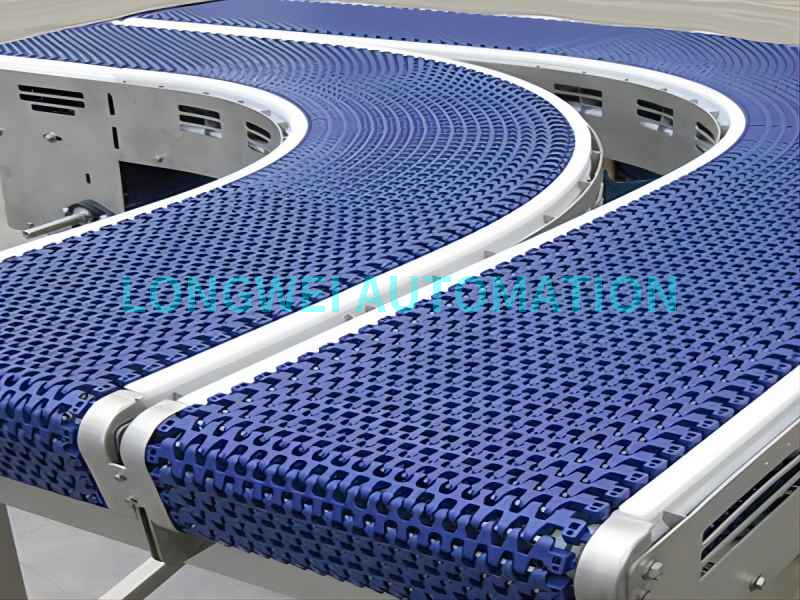

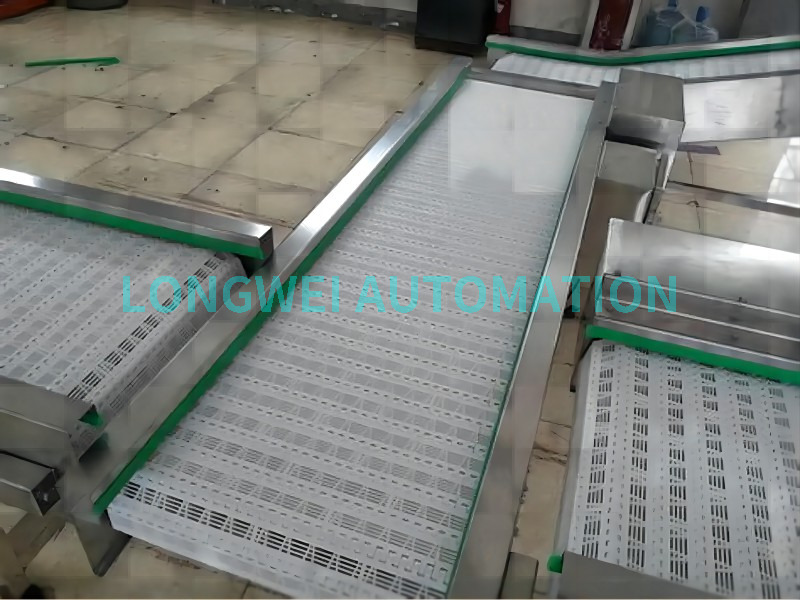

Enjeksiyon kalıplama yoluyla üretilen yüksek polimer mühendislik plastiklerinin (örneğin Polipropilen PP, Polietilen PE, Polioksimetilen POM) standartlaştırılmış modüllerinden yapılan esnek bir bant kullanan bir taşıma sistemi. Bu modüller, dişliler tarafından tahrik edilen sürekli bir kayış oluşturmak üzere yüksek mukavemetli menteşe çubuklarıyla birbirine bağlanmıştır.
Mükemmel Korozyon Direnci: Çoğu asit, alkali, tuz ve kimyasal çözücüye karşı oldukça dayanıklıdır. Nemli veya aşındırıcı endüstriyel ortamlar için idealdir.
Üstün Hijyenik Özellikler: FDA ve AB gıdayla temas düzenlemelerine uygundur. Toksik olmayan, kokusuz, temizlenmesi ve sterilize edilmesi kolay, pürüzsüz, bakterilere dayanıklı bir yüzeye sahiptir.
Hafif ve Düşük Gürültü: Benzer bir metal kayışın ağırlığının yaklaşık 1/4 ila 1/5'i kadar olup, yapısal yükü ve enerji tüketimini azaltır. Düşük sürtünmeden dolayı sessiz çalışır.
Ekonomik Çalışma: Düşük sürtünme katsayısı tahrik gücünü azaltır. Modüler tasarım, yerel parça değişimine olanak tanıyarak bakım maliyetlerini ve arıza sürelerini en aza indirir.
Sıcaklık Sınırlamaları: Standart çalışma aralığı: -10°C ila +80°C (kısa süreli zirveler +90°C'ye kadar). Yüksek sıcaklıkta ısıl işlem veya kriyojenik uygulamalar için uygun değildir.
Son Derece Modüler: Modüller genişlik ve uzunluk açısından sınırsız şekilde birleştirilebilir; böylece düz koşular, dönüşler, eğimler, spiraller, yan transferler ve karmaşık düzenler kolaylaştırılır.
Yüzey Çeşitliliği: Farklı ürün stabilitesi ve sürtünme ihtiyaçlarına uyacak şekilde düz üstlü, ızgaralı ve kaymaz yükseltilmiş desenler mevcuttur.
Esnek Bağlantı: Çeşitli menteşe çubukları ve dişliler kullanılarak kesintisiz kapalı döngüler veya kolayca açılan/birleştirilen kayışlar olarak yapılandırılabilir.
| Parametre | Tipik Örnekler / Aralık |
|---|---|
| Saha | 12,7 mm, 15,2 mm, 19,05 mm, 25 mm, 25,4 mm, 27,2 mm, 31,75 mm, 38,1 mm, 46 mm, 50,8 mm, 52 mm, 57,15 mm... |
| Bant Genişliği | Özelleştirilebilir: 100mm, 200mm, 300mm... veya 12", 24", 36"... |
| Malzeme | PP, PE, POM (Asetal), Naylon |
| Açık Alan | %0 (katı), %30, %50, %80 vb. |
| Maksimum Yük Kapasitesi | Tasarıma göre değişir (ör. kg/m veya lbs/ft) |
| Sıcaklık Aralık | -10°C ila +80°C |
| Tahrik Pabucu Stili | Kam tipi, Düz tip |
| Uçuş Seçenekleri | Özel yükseklik ve aralık mevcut |
Gıda Endüstrisi: Bisküvi soğutma, şeker kaplama, meyve/sebze yıkama, et işleme.
Ambalaj Endüstrisi: Şişe/kutu taşıma, etiketleme ve paketleme hatları.
Günlük Kimyasallar ve Kozmetik: Şişeler için dolum ve paketleme hatları.
Hafif Üretim: Elektronik bileşen montajı, küçük ürün denetimi.

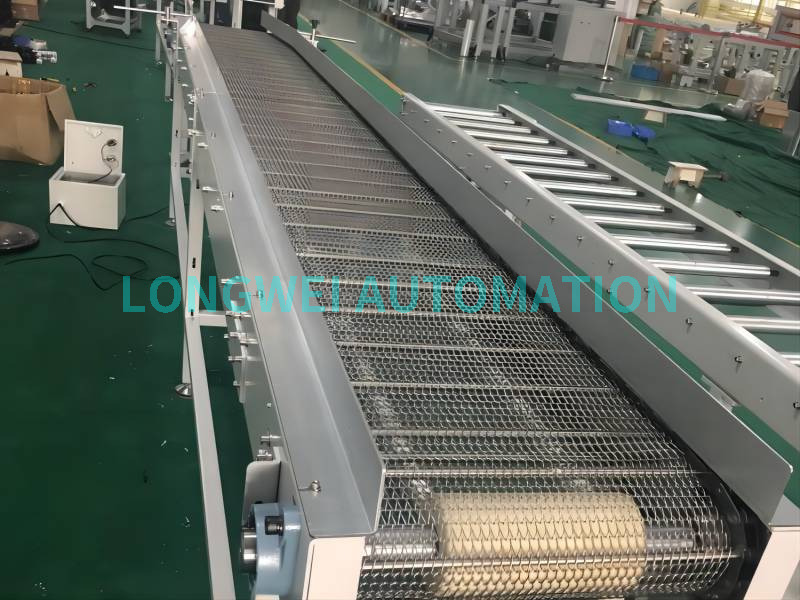

Dokuma, kaynak veya montaj yoluyla paslanmaz çelik tellerden, çubuklardan veya damgalamalardan (304, 316, 314 gibi kaliteler) yapılmış bir bant kullanan bir taşıma cihazı. Olağanüstü sağlamlık ve stabilite ile karakterizedir.
Yüksek Mukavemet ve Dayanıklılık: Uzun bir servis ömrü için üstün çekme mukavemeti ve aşınma direnci sunar. Ağır, darbeli ve sürekli yüklere dayanabilir.
Mükemmel Sıcaklık Direnci: -50°C ila +1150°C (dereceye bağlı) arasındaki ekstrem aralıkta çalışır. Pişirme, sinterleme, söndürme ve dondurma işlemleri için gereklidir.
İyi Hijyenik Özellikler: 304/316 gibi kaliteler korozyona dayanıklıdır, paslanmaz ve temizlenmesi kolaydır, gıda ve farmasötik hijyen standartlarını karşılar.
Mükemmel Yapısal Kararlılık: Hassas izleme sağlar ve uzun mesafeli, yüksek hassasiyetli taşıma için idealdir.
Zengin Örgü Çeşitleri: Farklı yük ve fonksiyon gereksinimleri için dengeli örgü, zincir tahrikli (piyano menteşesi), çift çubuklu spiral, düz filmaşin vb. içerir.
Yüksek Özelleştirme: Örgü şekli, boyutu ve kenarları (flanşlar, kanatlar) belirli proses ihtiyaçlarına göre uyarlanabilir.
Kombinasyon Yapıları: Ağır hizmet tipi zincirli örgülü konveyörler oluşturmak için genellikle zincirler ve paletlerle entegre edilir.
| Parametre | Tipik Örnekler / Aralık |
|---|---|
| Tel Çapı | 0,5 - 1,0 mm, 0,8 - 1,6 mm, 1,5 - 2,5 mm, 2,0 - 4,0 mm, 3,0 - 6,0+mm. |
| Mesh Boyutu / Aralığı | 1,6 - 4,0 mm, 3,2 - 6,4 mm, 8,0 - 12,7 mm, 15,9 - 25,4 mm, >25,4 mm. |
| Bant Genişliği | Özelleştirilebilir, genellikle 100 mm'den 5000 mm+'ye kadar |
| Malzeme Sınıfı | AISI 304, 316/316L, 314, 310, Karbon Çelik |
| Kenar İşleme | Mafsallı, Kaynaklı, Zincir Kenarlı |
| Çalışma Yükü | kg/m² veya çekme mukavemeti (kN/m) |
| Yüzey İşlemi | Değirmen Son İşlemi, Elektropolisajlı, Siyah Oksitlenmiş |
Yüksek Sıcaklık İşlemleri: Cam tavlama, seramik sinterleme, metal ısıl işlemi.
Gıdanın Derin İşleme: Haşlama, kızartma, sürekli kurutma, tünel dondurma.
Ağır Sanayi: Döküm soğutma, toz metalurjisi, otomotiv parçaları yıkama.
Çevre ve Mühendislik: Atık su filtre filtreleri, susuzlaştırma makineleri.
| Karşılaştırma Boyutu | Plastik Hasır Bantlı Konveyör | Paslanmaz Çelik Hasır Bantlı Konveyör |
|---|---|---|
| Çekirdek Malzemesi | Mühendislik Plastikleri (PP, PE, POM) | Paslanmaz Çelik (304, 316, 314, vb.) |
| Temel Avantajlar | Hijyen, Kimyasal Dayanım, Hafif, Sessiz, Ekonomik | Yüksek Mukavemet, Sıcaklık. Direnç, Dayanıklılık, Kararlılık |
| Sıcaklık Aralığı | -10°C ~ +80°C | -50°C ~ +1150°C |
| Yük Kapasitesi | Hafif ~ Orta Yük | Orta ~ Süper Ağır Yük |
| Hijyen Seviyesi | Çok Yüksek | Yüksek (Gıdaya uygun paslanmaz) |
| Korozyon Direnci | Birçok kimyasala karşı mükemmel | İyiden Mükemmele (Nota bağlı) |
| İlk Yatırım | Genellikle Daha Düşük | Genellikle Daha Yüksek |
| Bakım Maliyeti | Düşük (Modüler değiştirme) | Orta (Uzun servis ömrü) |
| Temel Uygulamalar | Ortam sıcaklığı paketleme, hafif montaj, aşındırıcı yıkama | Yüksek sıcaklık. süreçler, ağır yükler, zorlu ortamlar |
Plastik ve paslanmaz çelik hasır bantlı konveyör arasındaki seçim, temel olarak uygulama sürecinin temel gereksinimlerine göre yapılır.
Önceliklerin üstün hijyen, kimyasal direnç, düşük gürültü/enerji kullanımı ve ortam veya orta sıcaklıklarda çalışmayı içerdiği durumlarda Plastik Örgü Bantlı Konveyörü seçin. Bu koşullar için daha ekonomik ve verimli bir seçimdir.
Yüksek sıcaklıklar, ağır yükler, uzun mesafeler veya zorlu ortamlar (örn. yoğun yıkama, donma) gibi zorluklarla karşılaştığınızda Paslanmaz Çelik Hasır Bantlı Konveyörü tercih edin. Gücü, sıcaklık toleransı ve dayanıklılığı bu senaryolarda yeri doldurulamaz.
Uygulamada her iki tip de tek bir üretim hattında etkili bir şekilde birleştirilebilir. Örneğin, bir gıda işleme hattı, ilk yıkama aşaması için (dayanıklılık için) paslanmaz çelik bant kullanabilir ve soğutucu, alt paketleme bölümleri (hijyen ve ekonomi için) için plastik banta geçebilir. Bilgilendirilmiş seçim, kapsamlı bir süreç analiziyle başlar ve ardından yukarıda belirtilen kriterlere göre dikkatli bir değerlendirme yapılır.
