Helisel Dikey Kaldırma Konveyörü, malların sürekli ve verimli bir şekilde dikey kaldırılmasını ve yatay olarak aktarılmasını sağlamak için çok katlı binalarda veya tesislerde kullanılan yüksek düzeyde otomatikleştirilmiş bir sistemdir. Temel yeniliği, geleneksel asansör kabini modelinin terk edilmesinde yatmaktadır. Bunun yerine, sarmal bir dikey kaldırma kanalını, kanalın yüzeyine entegre edilmiş makaralı konveyörlerle birleştirerek, "sarmal merdivene" benzer şekilde sürekli bir mal akışı yaratır.
Bu ürünü değerlendirirken aşağıdaki karmaşık parametrelere dikkat edilmesi gerekir:
Sistem Verimi: Saatte işlenen mal sayısı (birim/saat).
Kaldırma Yüksekliği / Hızı: Toplam kaldırma yüksekliği ve makaralı platformun doğrusal hızı.
Yük Kapasitesi: Her bir öğe veya konveyörün birim uzunluğu başına maksimum ağırlık (kg).
Ürün Boyutu Aralığı: Sistemin kaldırabileceği minimum ve maksimum ürün boyutları (U x G x Y).
Kat ve Arayüz Sayısı: Desteklenen kat sayısı ve her katta yatay konveyörlerle yerleştirme yöntemi.
Kontrol ve İletişim Sistemi: Üst düzey yönetim sistemleriyle entegrasyon (örn. PLC kontrolü, Ethernet iletişimi).
Güvenlik Özellikleri: Acil durdurma, sıkışma önleme, aşırı yük koruması, güvenlik koruması vb.
| Özellikler (birim: mm) | |
|---|---|
| taşıma yönü | yukarı, aşağı, her iki yönde |
| yükleme kapasitesi | maks. 1000kg |
| kaldırma yüksekliği | maks. 2m/sürücü |
| taşıma hızı | maks. 30 m/dak |
| ritmi iletme | sürekli |

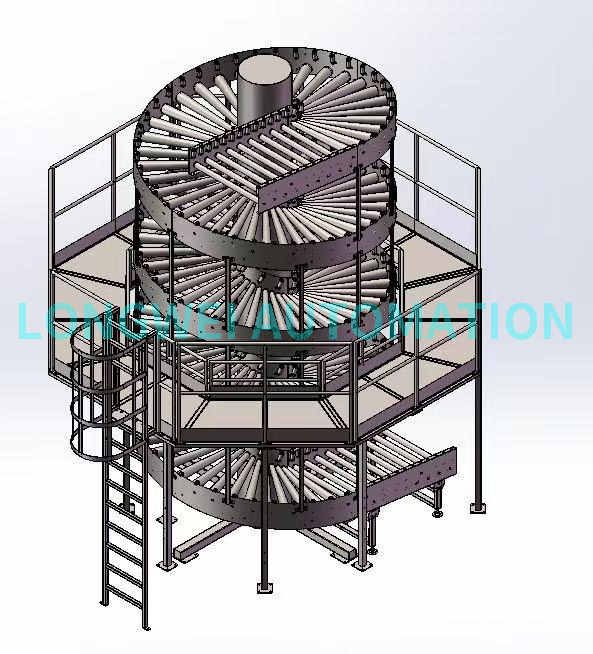

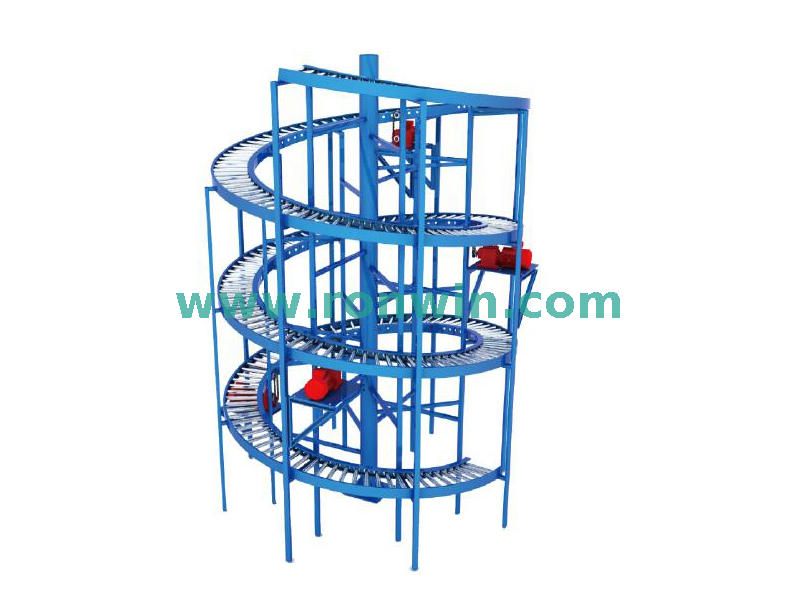

Helisel Dikey Yol:
Sistem, dev bir vidanın dişine benzeyen geniş, dikey sarmal bir ray yapısına sahiptir.
Bu ray, geleneksel bir asansörün şaftının ve kılavuz raylarının yerini alır.
Entegre Makaralı Konveyör Platformu:
Helisel rayın "basamakları" çok sayıda motorla çalıştırılan makaralı konveyör modülüyle donatılmıştır.
Bu modüller uçtan uca bağlanarak devasa, sürekli ve yavaş hareket eden bir "spiral taşıma bandı" oluşturur.
İş akışı:
İndüksiyon: Sistemin taban seviyesinde (veya belirlenen herhangi bir katta), mallar yatay bir makaralı konveyör aracılığıyla sarmal yolun girişine beslenir. Bir ürün sarmalın başlangıcına ulaştığında, sürekli hareket eden spiral silindirli platform tarafından "yakalanır".
Dikey Taşıma: Platform yavaşça dönerken mallar sarmal yol boyunca yukarıya (veya aşağıya) doğru düzgün bir şekilde hareket eder. Bu süreç sürekli ve kesintisiz olup, geleneksel asansörlerdeki "başla-dur-aç-kapa" döngüsünü ortadan kaldırır.
Tahliye: Bir ürün hedef kata ulaştığında sistem, enkoderler veya RFID teknolojisi aracılığıyla konumunu belirler. Daha sonra özel bir boşaltma mekanizması (bir itici veya saptırıcı gibi), nihai teslimat için malları ana spiral hattan varış katının yatay makaralı konveyörüne boşaltır.
Olağanüstü Verim Verimliliği:
Sürekli Çalışma: Bu birincil avantajdır. Ürünler bir montaj hattındaki gibi sürekli akarak geleneksel asansörlerdeki bekleme süresini ortadan kaldırır. Özellikle e-ticaret paketleri ve ekspres dağıtım merkezleri gibi yüksek hacimli, küçük partili ürünler için uygundur.
Yerden Tasarruf:
Birden fazla ayrı şaft gerektiren bir grup geleneksel asansörle karşılaştırıldığında, tek bir sarmal dikey konveyör sistemi, daha küçük bir ayak izi ve daha yüksek alan kullanımıyla aynı dikey taşıma kapasitesine ulaşabilir.
Yüksek Otomasyon ve Zeka:
Malların uçtan uca otomatik olarak tanımlanması, takip edilmesi ve yönlendirilmesi için genel fabrika veya depo yönetim sistemlerine (WMS, WCS) kolayca entegre edilebilir.
Esneklik ve Ölçeklenebilirlik:
Çalışma hızı akış talebine göre ayarlanabilir. Teorik olarak helisel bobin sayısı (yükseklik) artırılarak sistem daha fazla kata uyarlanabilir.
Ürün Hasarının Azaltılması:
Düzgün sarmal yükseliş/iniş, geleneksel asansörlerin başlama-durma hareketinin neden olduğu şokları ve titreşimleri önler.
Bu sistem genellikle son derece yüksek lojistik verimlilik gereksinimleri olan senaryolarda kullanılır:
Koli Ayırma Merkezleri: Paketleri zemin seviyesindeki boşaltma alanından üst seviyedeki ayırma alanlarına hızlı ve sürekli olarak kaldırmak için.
E-ticaret Depolama ve Lojistik Merkezleri: Çok seviyeli "mallardan kişiye" toplama iş istasyonları arasında sepetlerin veya sipariş kutularının verimli bir şekilde dolaşımını sağlar.
Büyük Otomatik Depolama ve Geri Alma Sistemleri (AS/RS): Farklı katlardaki depolama alanlarını gelen/giden işleme alanlarına bağlar.
Havaalanı Bagaj Taşıma Sistemleri: Bagajların check-in kontuarlarından farklı katlardaki tasnif alanlarına sürekli olarak taşınmasını sağlar.
Endüstriyel Üretim Hatları: Çok katlı fabrikalarda malzeme ve yarı mamullerin farklı proses katları arasında taşınmasını sağlar.
Sonuç olarak Helisel Dikey Kaldırma Konveyörü, modern lojistik otomasyonunun zirvesini temsil eden sürekli bir dikey taşıma çözümüdür. Ustaca sarmal tasarımı sayesinde, dikey kaldırmayı yatay taşımayla kusursuz bir şekilde bütünleştirerek, geleneksel aralıklı dikey taşıma modelini temelden dönüştürüyor. Büyük hacimli malları elleçlemesi gereken çok katlı lojistik tesisleri için benzersiz verimlilik, yoğunluk ve otomasyon seviyeleri sağlar. Geleceğin akıllı depolarını ve yüksek verimli fabrikalarını inşa etmenin temel bileşenlerinden biridir.
