R1800
RONWIN
HS Code: 8431390000

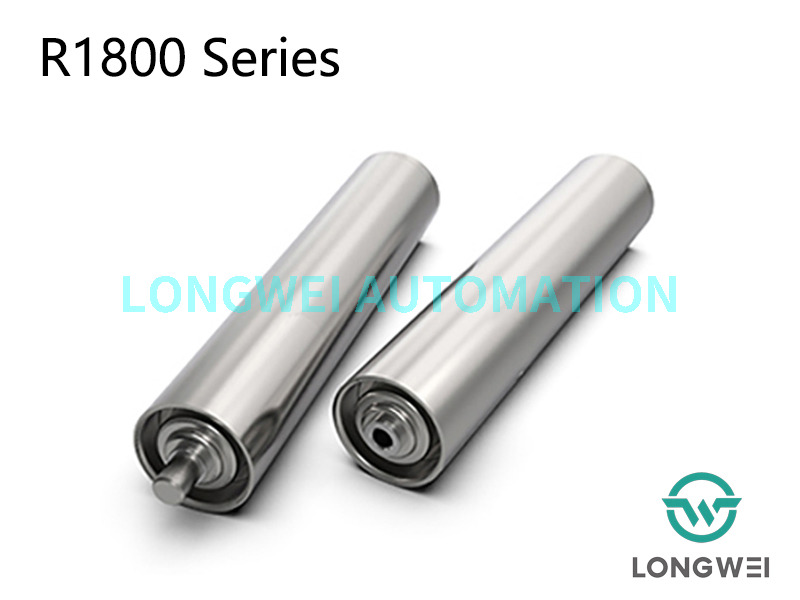

R1800 Serisi Ağır Hizmet Yerçekimi Silindiri, birim yüklerin taşınması için tasarlanmış verimli ve uygun maliyetli bir malzeme taşıma çözümüdür. Kartonları, konteynırları, varilleri, lastikleri ve paletlenmiş ürünleri taşımak için yaygın olarak kullanılır; bu da onu yer çekimiyle beslenen veya itme tipi konveyör hatları için ideal bir temel bileşen haline getirir. Bu seri, hafif uygulamalardan ağır hizmet uygulamalarına kadar farklı yük taşıma gereksinimlerini tam olarak karşılamak için çeşitli boru ve şaft çapları sunar.
Hassas bilyalı rulmanlarla donatılmış olup, çelik damgalı rulman yatakları içerisinde güvenli bir şekilde kapatılmış olup, yüksek mukavemetli bir makaralı rulman düzeneği oluşturur.
Kompakt ve sağlam yapı, eksenel yük kapasitesi plastik rulman ünitelerine göre çok daha yüksek olup, ağır hizmet koşullarında bile uzun hizmet ömrü sağlar.
Çelik yatak tertibatı son derece geniş bir çalışma sıcaklığı aralığına (-30°C ila +80°C) olanak tanır.
Soğuk hava depoları ve fırın odaları gibi aşırı sıcaklık ortamlarında güvenilir performans göstererek konveyör sisteminin kararlı çalışmasını sağlar.
Sağlam çelik rulman yataklarıyla birleştirilmiş çok çeşitli boru ve şaft çapları olağanüstü yük taşıma performansı sağlar.
Palet taşıma gibi zorlu, yüksek yoğunluklu endüstriyel ortamlarda bile üstün performans gösterir.
Rulman yatakları silindir borulara bastırılır ve boru uçları yuvarlak bir tasarıma sahiptir.
Bu benzersiz tasarım, malların yan taraftan konveyör hattına kolayca yüklenmesini sağlayarak operasyonel esnekliği ve verimliliği büyük ölçüde artırır.
Genel teknik veriler | |
Maks. yük kapasitesi | 600 KG |
Maks. konveyör hızı | 50 m/dak |
Sıcaklık aralığı | −30 ila +80 °C |
Malzeme | |
Tüp | Karbon çeliği, paslanmaz çelik, alüminyum |
Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
Rulman muhafazası | Çinko kaplamalı çelik, paslanmaz çelik |
Rulman | Hassas bilyalı rulman |
De-tasarım versiyonları | |
Yüzey işleme | Çinko kaplama, krom kaplama |
Tüp kollu | PP kol, PU kol |
Gecikme | Kauçuk, PU |

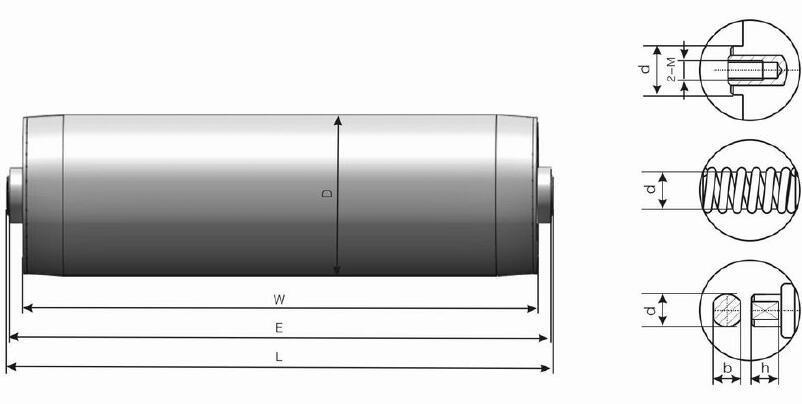

Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik, alüminyum | 25×1,0 | Φ12 | E=W+7 | L=G+31 |
Çelik, paslanmaz çelik, alüminyum | 32×1,2 | Φ12 | E=W+9 | L=G+31 |
Çelik, paslanmaz çelik, alüminyum | 38×1,2 | Φ12 | E=W+10 | L=G+32 |
Çelik, paslanmaz çelik, alüminyum | 50×1,5 | Φ12 | E=W+10 | L=G+32 |
Çelik, paslanmaz çelik, alüminyum | 60×2,0 | Φ12/Φ15 | E=W+10 | L=G+32 |
Çelik, paslanmaz çelik, alüminyum | 76×3,0 | Φ20 | E=W+10 | L=G+40 |
Çelik | 80×3,0 | Φ20 | E=W+10 | L=G+40 |
Çelik | 89×3,0 | Φ20 | E=W+10 | L=G+40 |

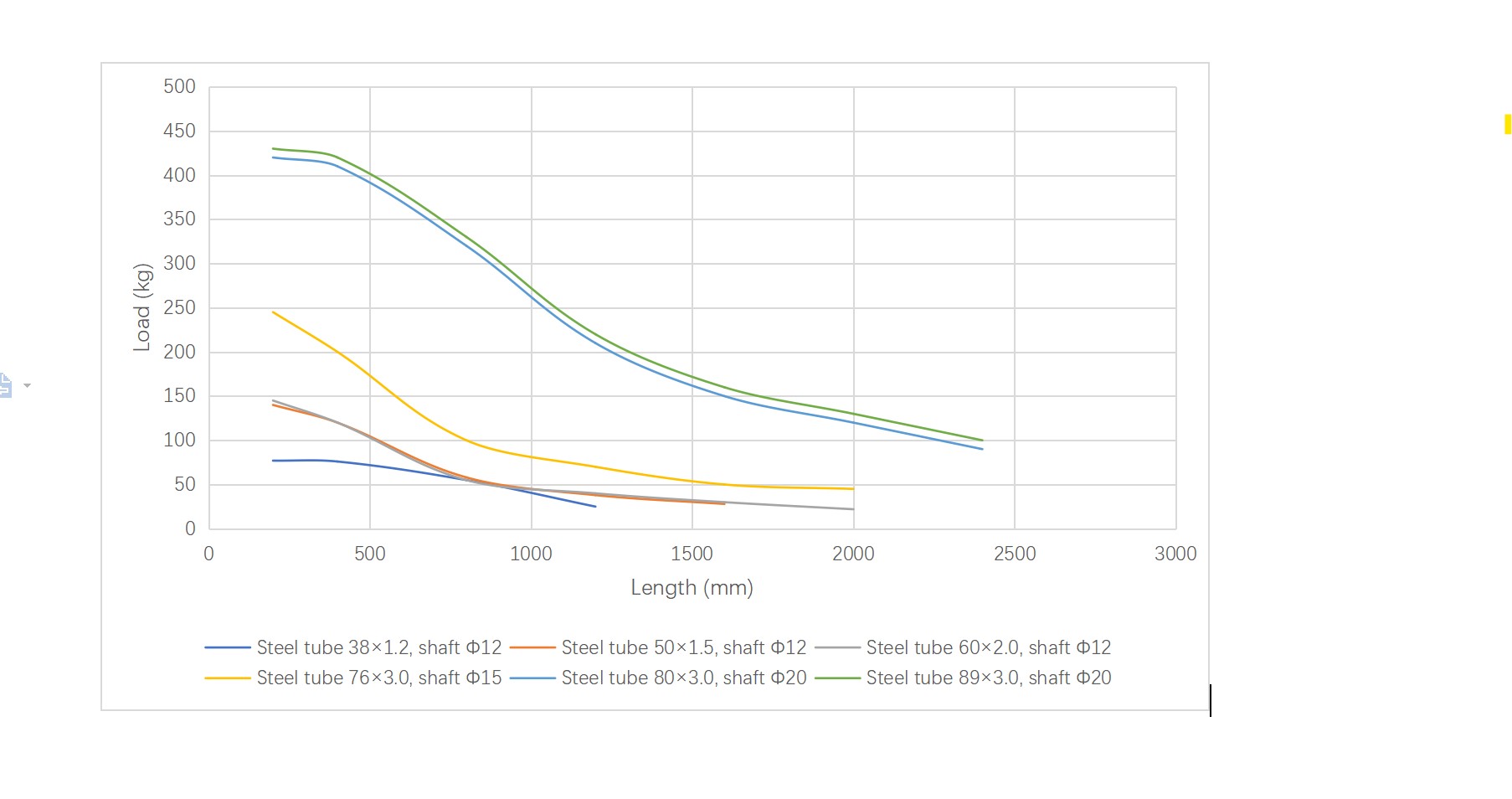

Yük kapasitesi grafiği, −30 ila +80 °C sıcaklık aralığına karşılık gelen eşit dağıtılmış bir yük için silindirin statik yük kapasitesini gösterir.

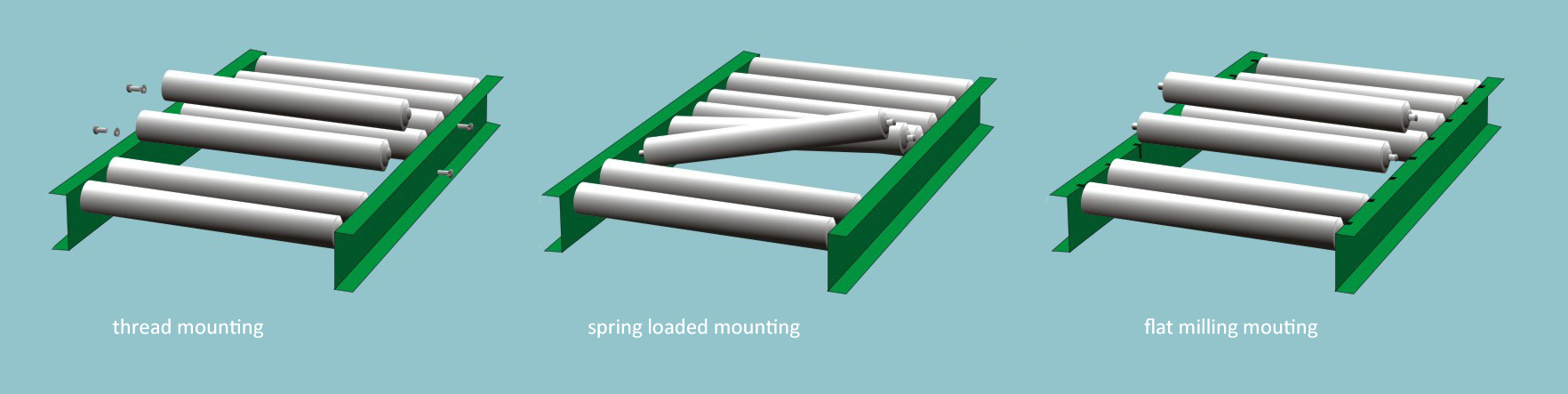

Aşağıdaki şaft tasarımları için geçerlidir: yaylı şaft veya düz şaft.
Tüp Material | D × T | Şaft | E | L |
Çelik, paslanmaz çelik, alüminyum | 25×1,0 | Φ12 | E=W+7 | L=G+8 |
Çelik, paslanmaz çelik, alüminyum | 32×1,2 | Φ12 | E=W+9 | L=G+10 |
Çelik, paslanmaz çelik, alüminyum | 38×1,2 | Φ12 | E=W+10 | L=G+11 |
Çelik, paslanmaz çelik, alüminyum | 50×1,5 | Φ12 | E=W+10 | L=G+11 |
Çelik, paslanmaz çelik, alüminyum | 60×2,0 | Φ12/Φ15 | E=W+10 | L=G+11 |
Çelik, paslanmaz çelik, alüminyum | 76×3,0 | Φ20 | E=W+10 | L=G+12 |
Çelik | 80×3,0 | Φ20 | E=W+10 | L=G+12 |
Çelik | 89×3,0 | Φ20 | E=W+10 | L=G+12 |

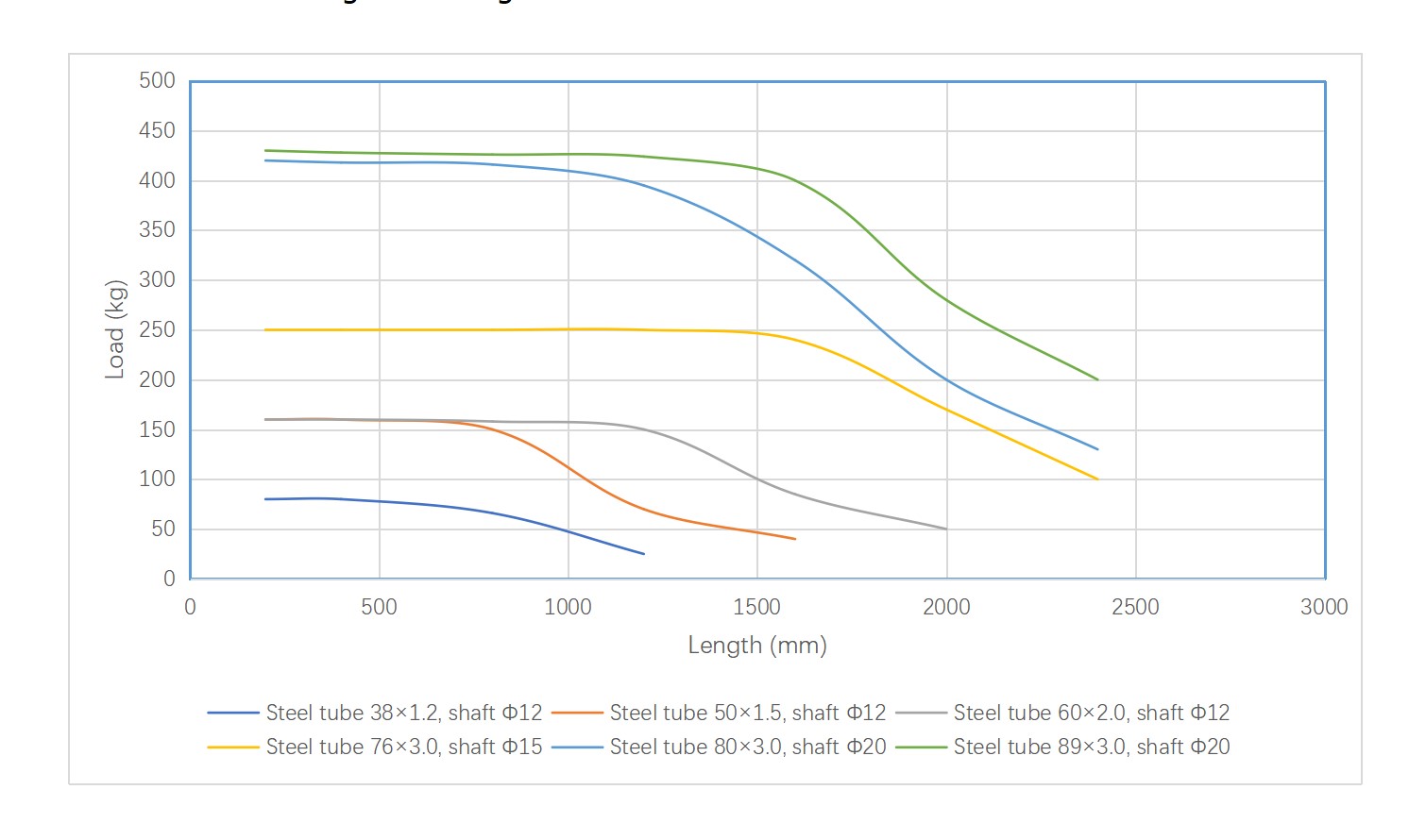

Yük kapasitesi grafiği, −30 ila +80 °C sıcaklık aralığına karşılık gelen eşit dağıtılmış bir yük için silindirin statik yük kapasitesini gösterir.
Aşağıdaki şaft tasarımları için geçerlidir: dişi dişli veya erkek dişli.
Depolarda ve dağıtım merkezlerinde ayırma ve taşıma hatları
Paketleme ve montaj hatlarında prosesler arası bağlantılar
Paletli malların depolanması ve taşınması
Yiyecek ve içecek, ilaç, lojistik ve imalat dahil olmak üzere çeşitli endüstriler için uygundur.

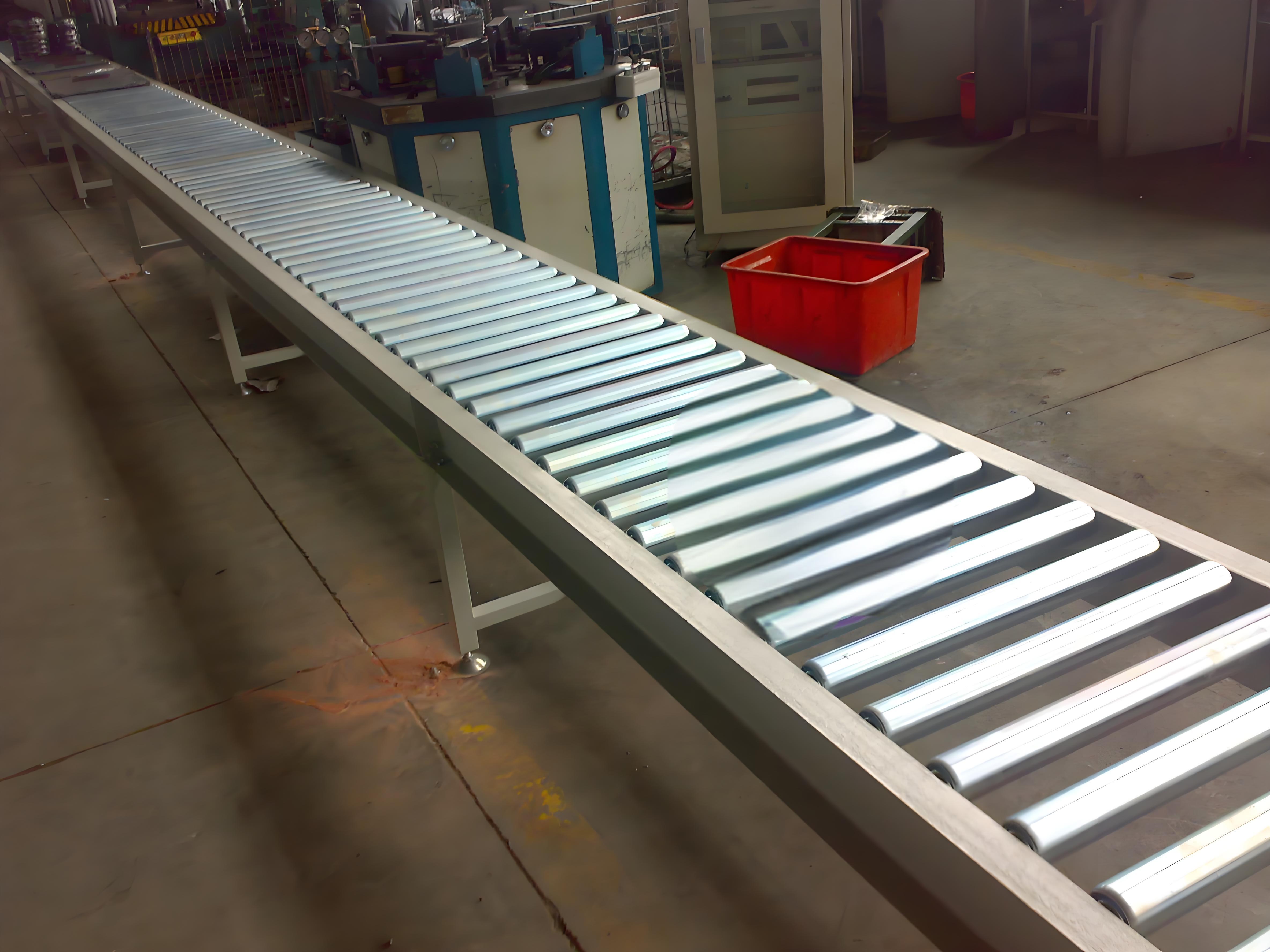

Karton, varil, kutu, konteynerin taşınması için yerçekimi makaralı konveyöründe kullanılan R1800 çinko kaplı çelik yerçekimi silindiri.

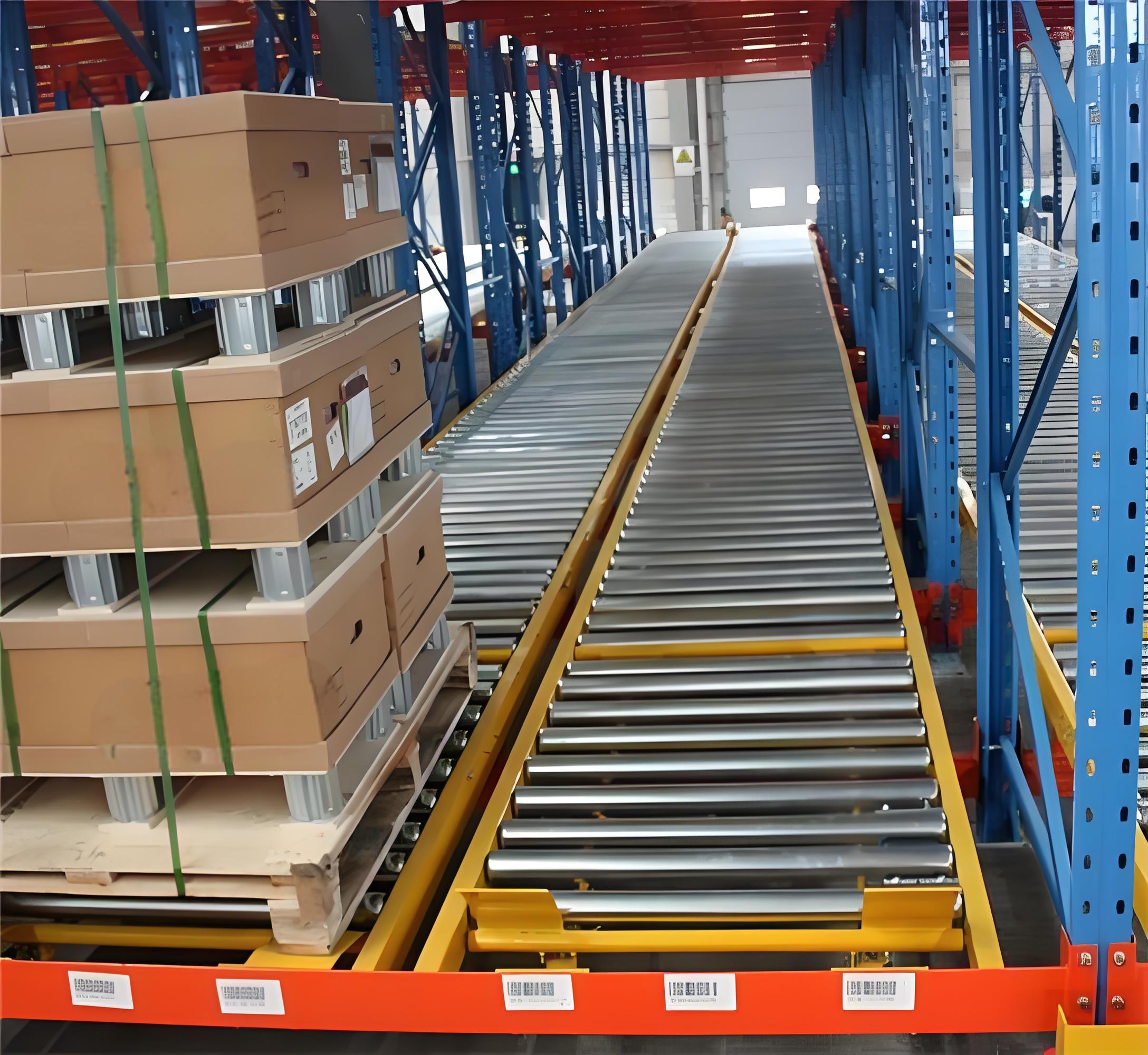

Rulo konveyör modülünde kullanılan R1800 çaplı 60mm/63mm çinko kaplamalı çelik yerçekimi silindiri yerçekimi rafı palet taşıma için.

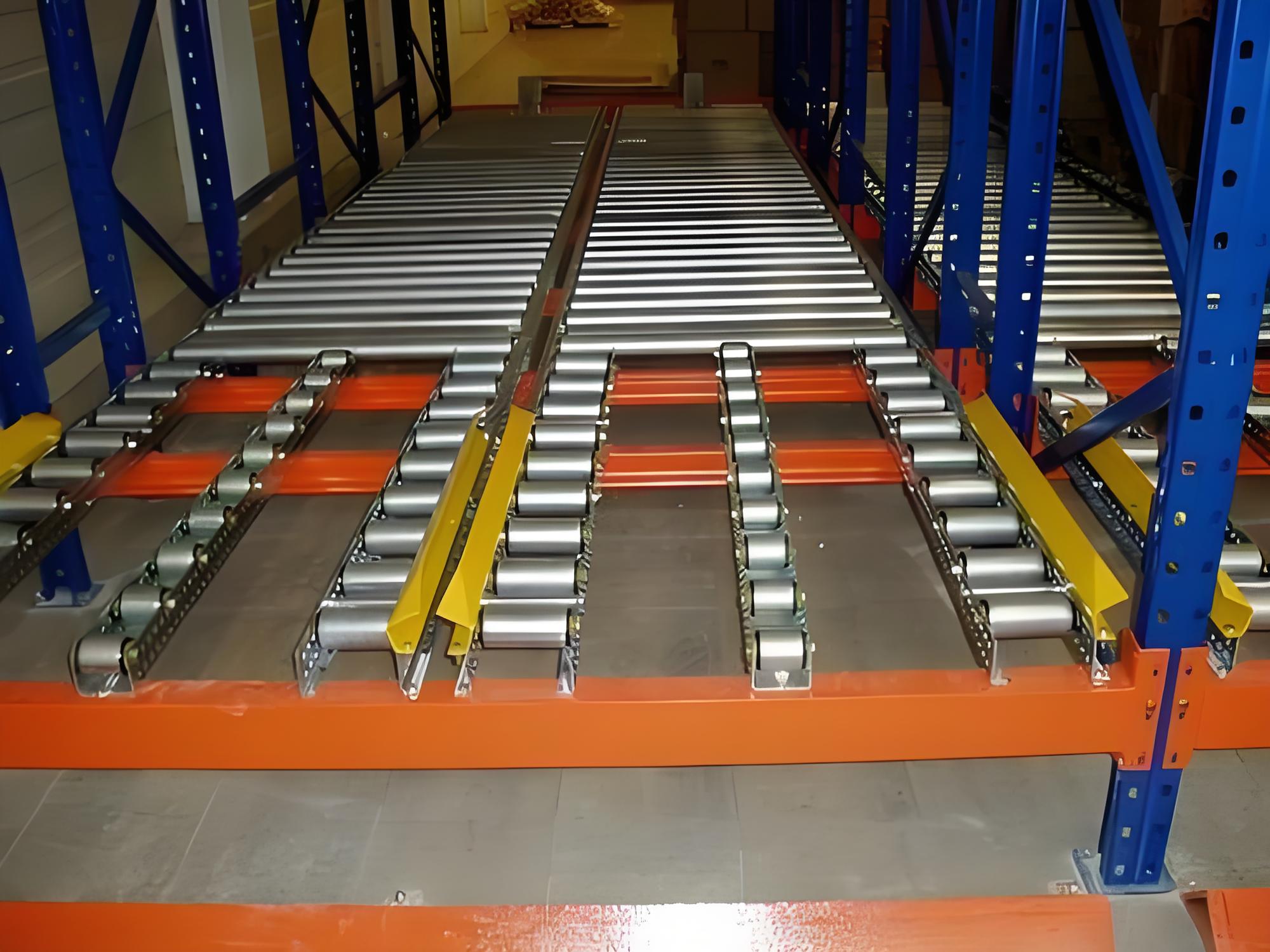

Paletin taşınması için yerçekimi rafının makaralı konveyör modülünde kullanılan R1800 çap 60mm/63mm/76mm çinko kaplamalı çelik yerçekimi silindiri.
R1800 Serisi Ağır Hizmet Yerçekimli Silindir, sağlam yapısı, geniş uygulanabilirliği ve yüksek maliyet etkinliğiyle, verimli ve güvenilir yer çekimi konveyör sistemleri oluşturmak için tercih edilen seçimdir. İster zorlu günlük görevlerin üstesinden geliniyor ister zorlu çalışma ortamlarında olsun, tutarlı ve uzun süreli taşıma performansı sunar.
