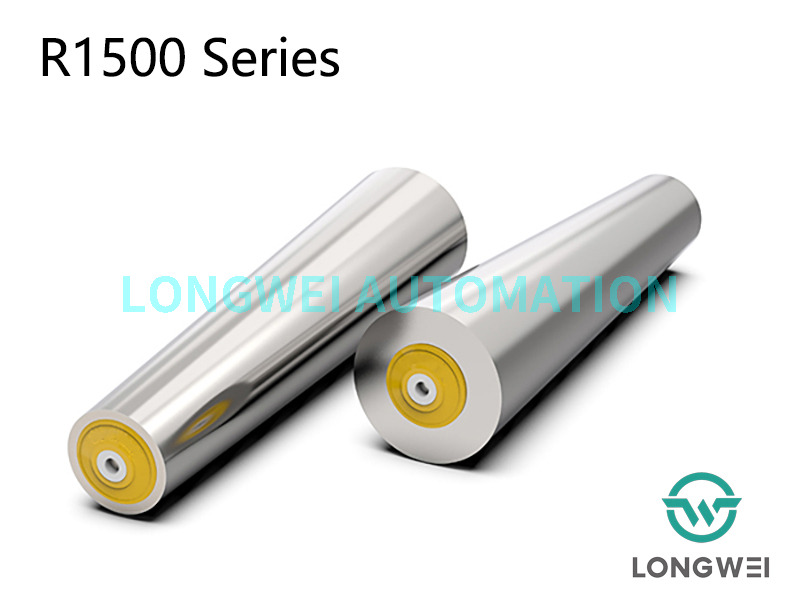

R1500
RONWIN
HS Code: 8431390000
Bu silindirlerin tasarımı onlara benzersiz bir dizi özellik kazandırır.
Konik Tasarım: Bu tanımlayıcı özelliktir. Silindirin çapı bir uçtan diğer uca kademeli olarak artar (örneğin 50 mm'den 65 mm'ye). Bu, silindirin genişliği boyunca farklı bir hız yaratarak ürünün dönmesine neden olur.
Güçsüz (Yerçekimi Beslemeli): Çalışmak için motor, zincir veya kayış gerektirmezler. Bu, kurulduktan sonra sıfır işletme maliyeti ile onları son derece enerji verimli hale getirir.
Sağlam Yapı
Malzeme: Yüksek mukavemet ve dayanıklılık için genellikle soğuk haddelenmiş çelikten yapılmıştır.
Kaplama: Endüstriyel ortamlarda korozyona, pasa ve aşınmaya karşı dayanıklılık sağlamak için genellikle çinko kaplama veya dayanıklı bir toz boya ile kaplanır. ortamlar.
Akslar: Yüksek kaliteli bilyalı rulmanlar veya makaralı rulmanlar üzerinde sorunsuz şekilde dönen hassas zeminli akslara sahiptir.
Kendi Kendini İzleme / Zorunlu Kılavuzluk: Konik, yükü fiziksel olarak konveyörün eğrisini takip etmeye zorlar. Ürünün silindirin büyük çaplı ucundaki tarafı, daha küçük çaplı ucundaki taraftan daha hızlı hareket ederek düzgün ve tutarlı bir dönüş sağlar.
Yüksek Yük Kapasitesi: Çelik yapı, bu silindirlerin plastik veya alüminyum emsallerinden çok daha fazla, çok ağır yükleri kaldırabilmesini sağlar. Paletler, variller, ağır makine parçaları ve diğer önemli birim yükler için uygundurlar.
Düşük Bakım: Rulman dışında motor veya hareketli parça olmadığından bakım minimum düzeydedir. Düzgün dönüş sağlamak için genellikle yatakların ara sıra yağlanmasını içerir.
Sabit Eğri Yarıçapı: Her silindir belirli bir eğri yarıçapı için tasarlanmıştır (örn. 30°, 45°, 90°, 180°). İstenilen dönüşü elde etmek için sistem doğru koniklik ve düzen ile tasarlanmalı ve kurulmalıdır.
Yerçekimi Konik Makaraları öncelikle düz yer çekimi konveyör sistemlerinde kavisli bölümler oluşturmak için kullanılır. Uygulamaları malzeme taşımaya dayalı endüstrilerde yaygındır.
Depolama ve Dağıtım Merkezleri: Yüklü paletleri, arabaları ve kutuları bir sınıflandırma sistemi akışı boyunca, köşelerden ve farklı hazırlama veya nakliye alanlarına yönlendirmek için kullanılır.
Üretim ve Montaj Hatları: Fabrika zemininin düzeninde gezinerek ağır bileşenleri, alt montajları veya bitmiş ürünleri üretim süreci boyunca taşıyın.
İçecek ve Yiyecek Dağıtımı: Konserve ürünler, şişeler ve diğer sabit birim yüklerden oluşan ağır paletlerin dağıtım yolları boyunca taşınması için idealdir.
Lojistik ve Paket Taşıma: Yalnızca küçük paketler için olmasa da, tekerlekli kafesler, arabalar ve paket merkezleri ve çapraz yükleme tesisleri içindeki daha ağır ünite yükleri için kullanılırlar.
Perakende Arka Odaları: Envanterin alım iskelesinden depoya veya doğrudan satış katına akışını yönetmek için kullanılır.
Genel teknik veriler | |
Maks. yük kapasitesi | 200 KG |
Maks. konveyör hızı | 30 m/dak |
Sıcaklık aralığı | −5 ila +40 °C |
Malzeme | |
Tüp | Karbon çeliği, paslanmaz çelik |
Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
Rulman muhafazası | Çelik, paslanmaz çelik |
Uç kapağı | Polipropilen, sarı/gri |
Rulman | Hassas bilyalı rulman |
De-tasarım versiyonları | |
Yüzey işleme | Çinko kaplama, krom kaplama |
Gecikme | Kauçuk, PU |
Standart konik derece | 3,6° |

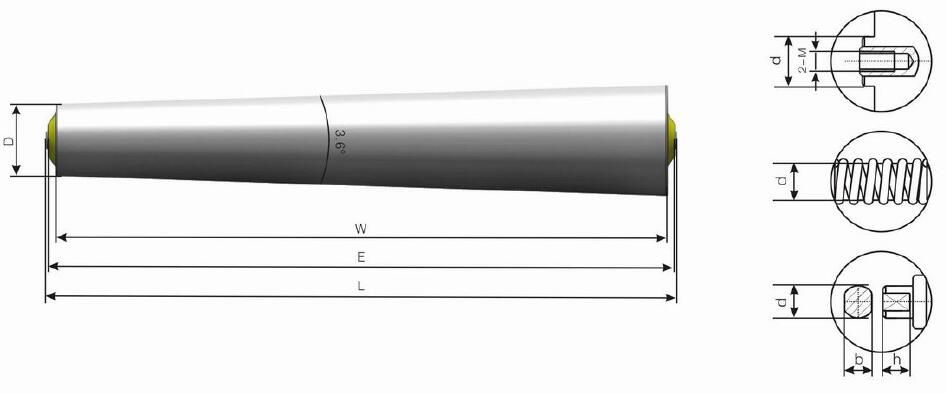

Tüp Mmalzeme | D1 | W | D2 | Şaft | E | L |
Çelik, paslanmaz çelik | 38 | 200 | 50.6 | Φ12 | E=W+9 | L=G+10 |
300 | 56.9 | |||||
400 | 63.2 | |||||
500 | 69.5 | |||||
600 | 75.8 | |||||
700 | 82.1 | |||||
42 | 200 | 54.6 | ||||
300 | 60.9 | |||||
400 | 67.2 | |||||
500 | 73.5 | |||||
600 | 79.8 | |||||
700 | 86.1 | |||||
50 | 200 | 62.6 | ||||
300 | 68.9 | |||||
400 | 75.2 | |||||
500 | 81.5 | |||||
600 | 87.8 | |||||
700 | 94.1 |
Yerçekimi Konik Çelik Rulo, bir malzeme taşıma sistemindeki eğriler etrafında ağır yükleri yönlendirmek için sağlam, basit ve son derece etkili bir çözümdür. Başlıca gücü, önemli öğeleri harici güç olmadan taşıma yeteneğinde yatmaktadır, bu da onu ağır sanayi ve depolama uygulamalarındaki verimli, az bakım gerektiren yer çekimi konveyör ağlarının temel taşı haline getirmektedir.
