Çelik silindirli rulman tertibatı
Bu tip çelik yatak düzeneği, 60mm, 76mm ve 89mm çapında çelik silindir için uygundur. Montaj damgası yatak muhafazası, uç kapağı ve hassas bilyalı rulman bitmiş.
Silindir tüpü duvar kalınlığı ve eşleşen şaft aşağıdaki özellikler grafiğidir.
| Tüp Çıkışı (mm) | tüp duvar kalınlığı (mm) | şaft çapı (mm) | malzeme |
| Φ60 | 1.2/1.5/2.0/3.0 | Φ12/φ15/φ20 | Karbon çelik, paslanmaz çelik |
| Φ76 | 2.0/2.5/3.0/3.5 | Φ12/φ15/φ20 | Karbon çelik, paslanmaz çelik |
| Φ89 | 2.5/3.0/3.5/4.0 | Φ15/φ20/φ25 | Karbon çelik, paslanmaz çelik |

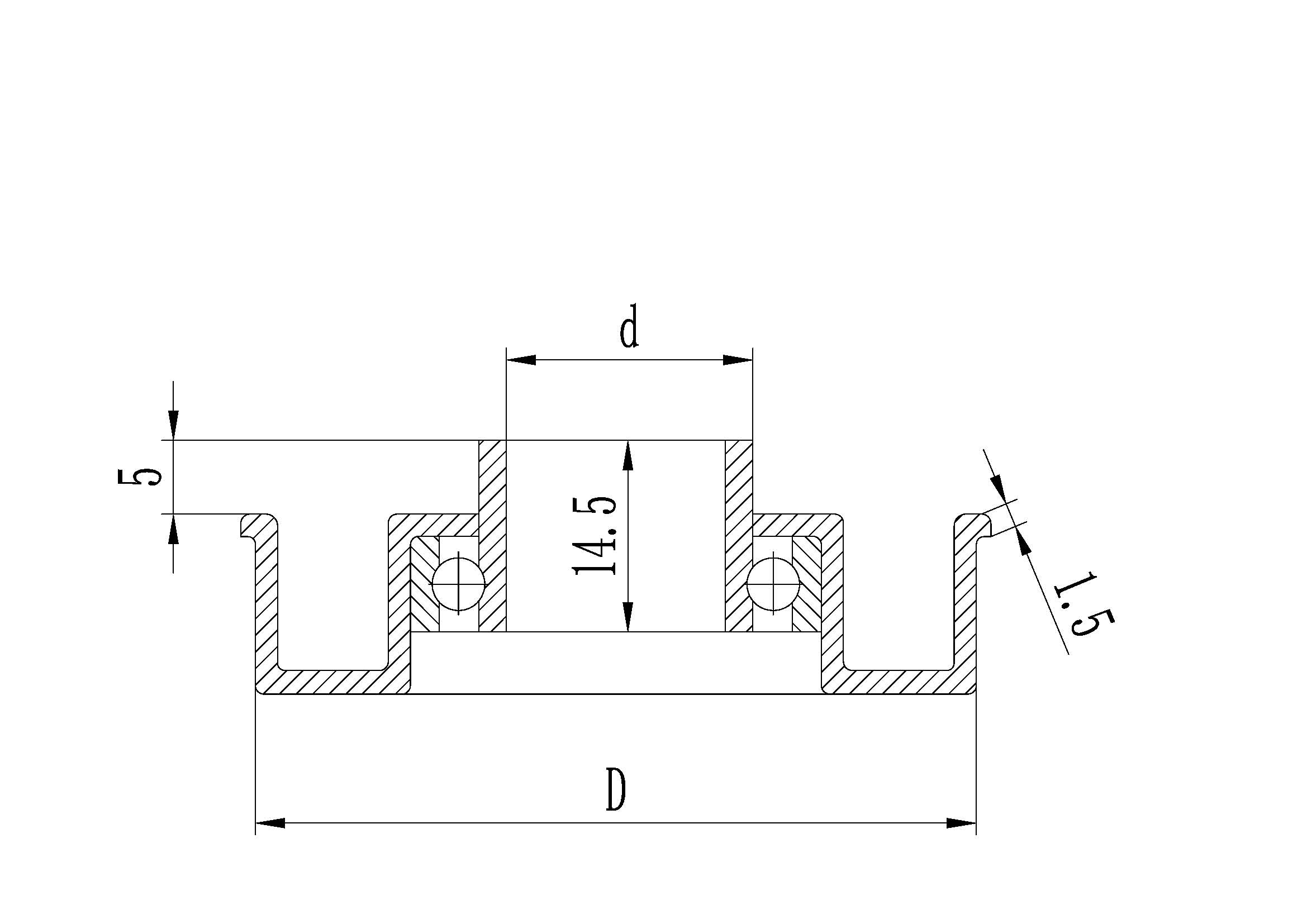

2D çizim

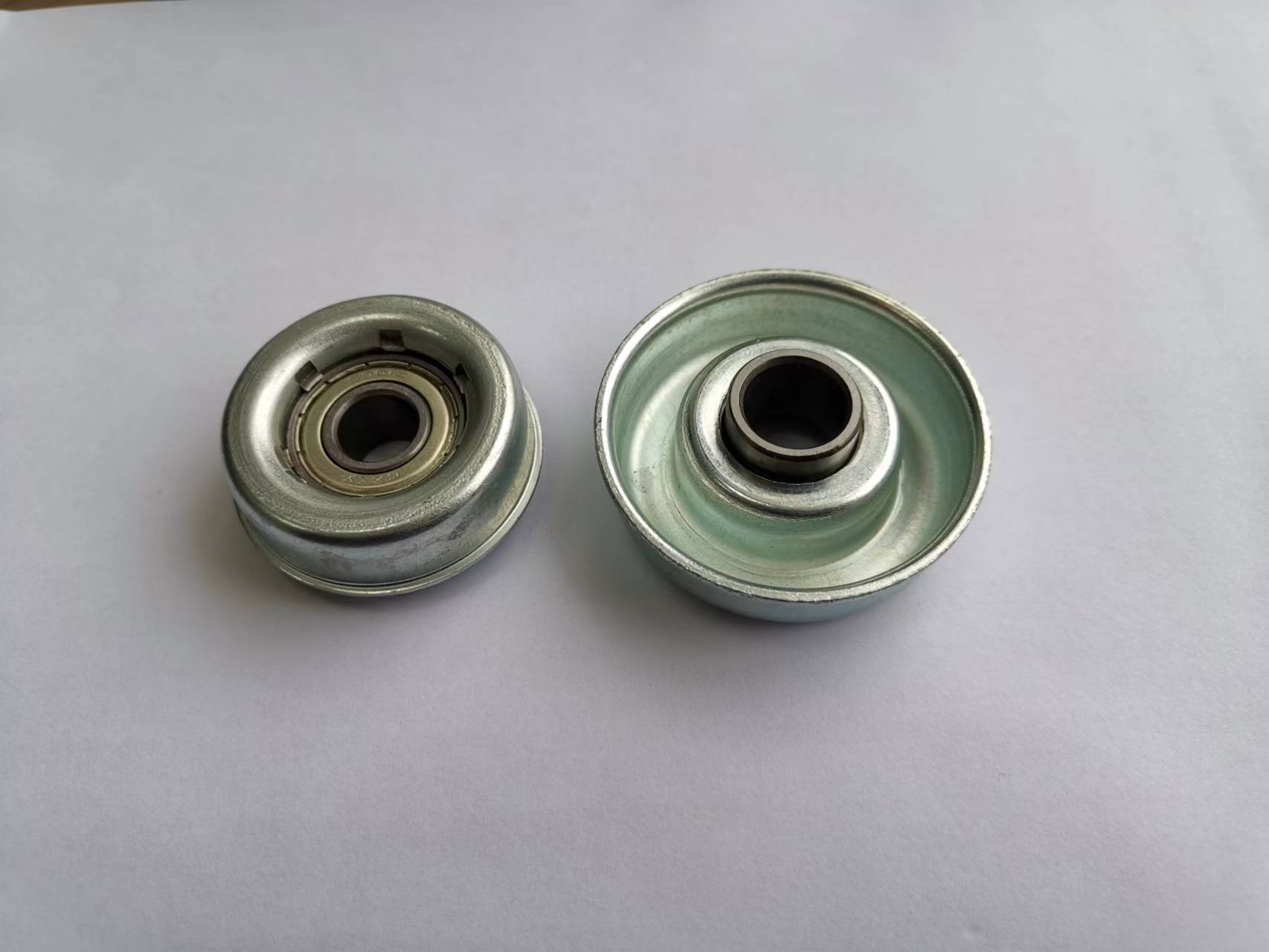

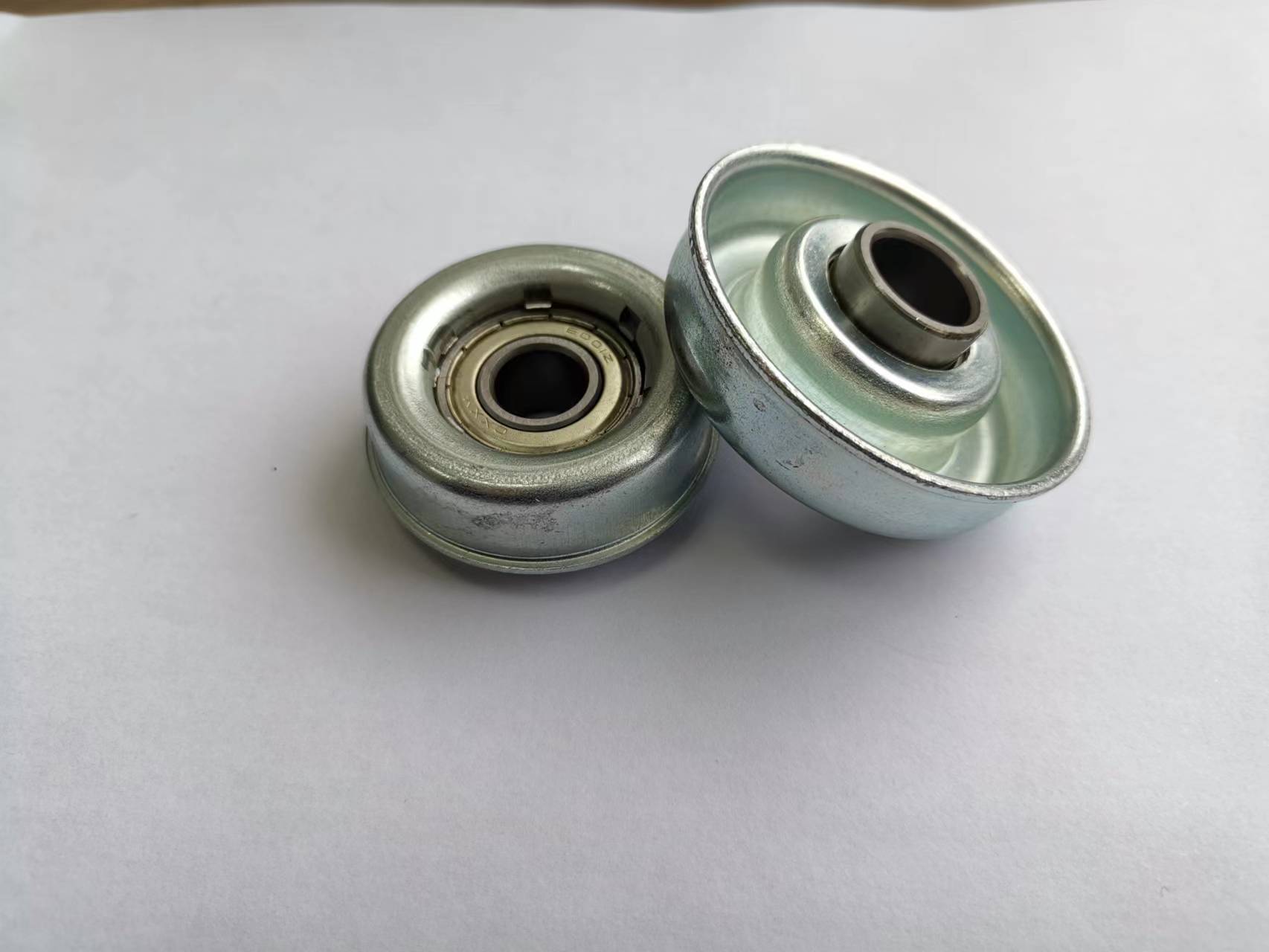

Görüntüler

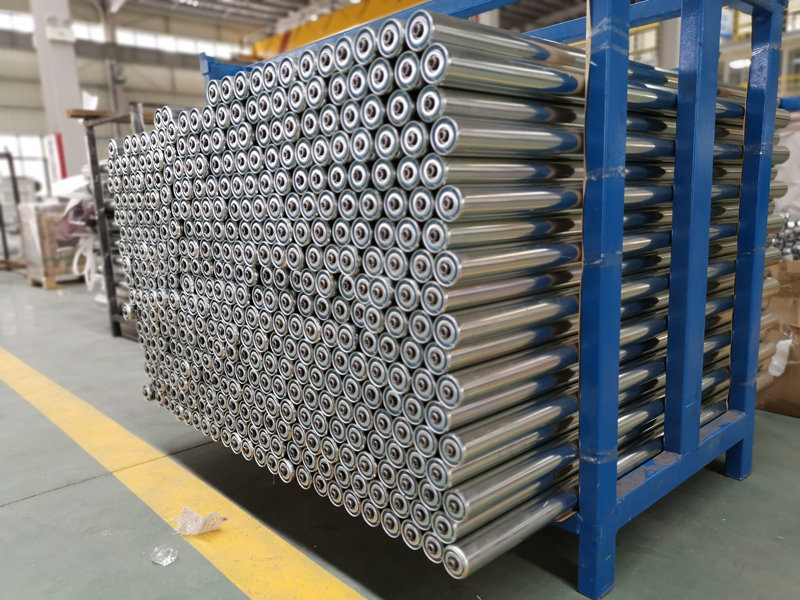

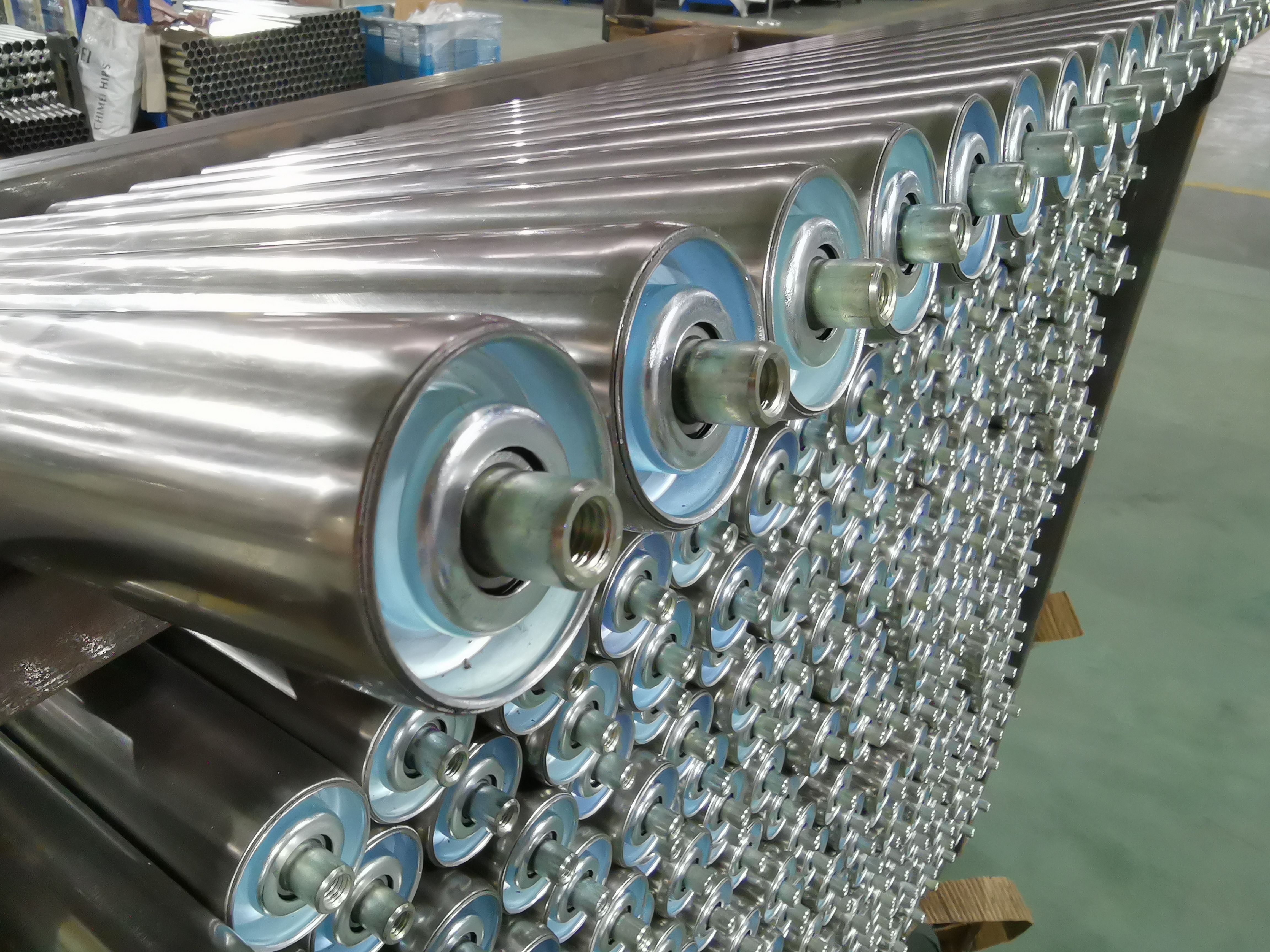

Başvuru
