Esnek Konveyör

Çekirdek Yapısı ve Çalışma Prensibi

Tipik bir esnek konveyör aşağıdaki ana bileşenlerden oluşur:

1. Taban Çerçevesi (Sabit Bölüm): Tahrik sistemini, kontrol kabinini ve teleskopik bölümler için bağlantı arayüzünü barındırır.

2. Teleskopik Kafes: Birbiri içinde kayan ve yuvalanan metal kafesin birden fazla bölümünden oluşur ve esnek uzunluk ayarına olanak tanır.

3. Taşıma Sistemi (Çekirdek Ayrımı):

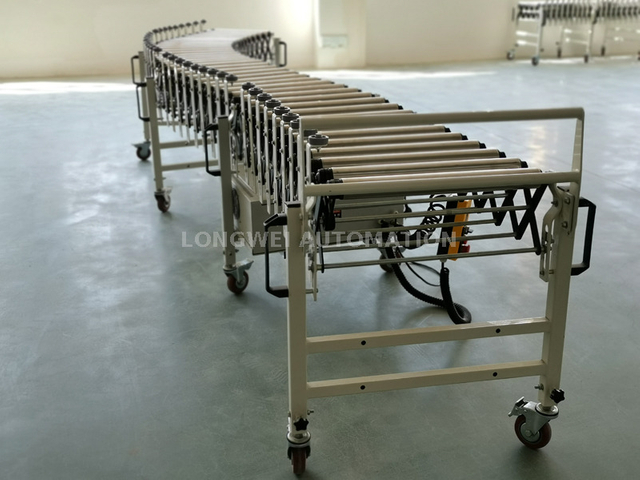

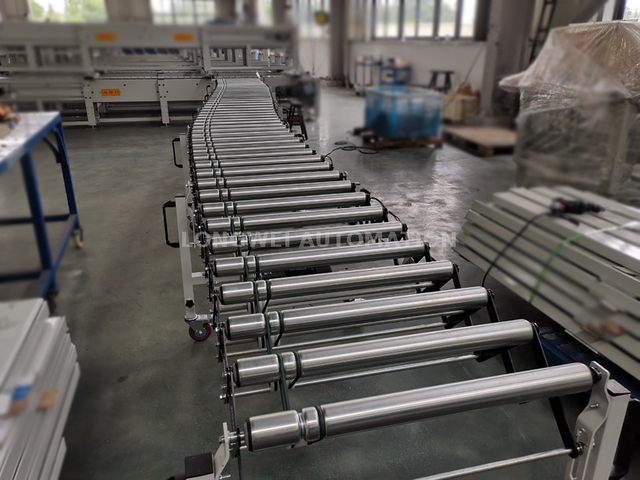

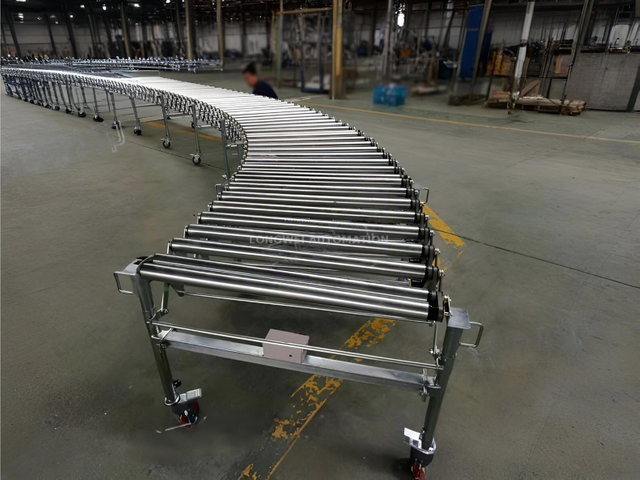

• Elektrikli Silindir Bölümleri: Taşıma yolunun önemli parçaları (genellikle giriş, orta bölüm veya tüm uzunluk) motorla çalıştırılan elektrikli silindirlerle donatılmıştır. Her bir silindir veya silindir grubu, mallara yönelik itme kuvvetini sağlamak üzere bir motor (tipik olarak motorlu silindirler veya dişli setli motorlar) tarafından tahrik edilir.

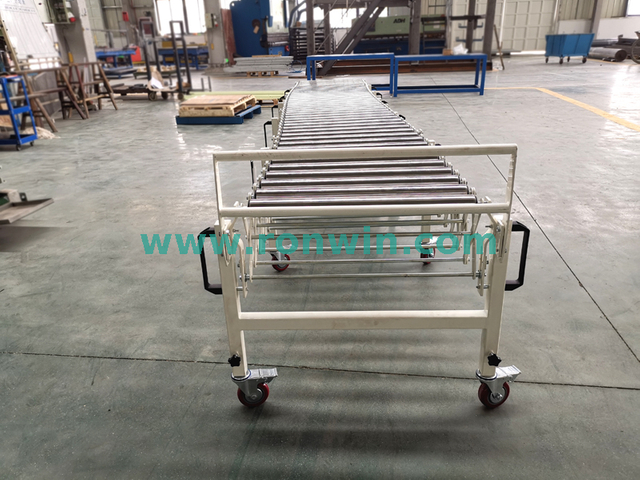

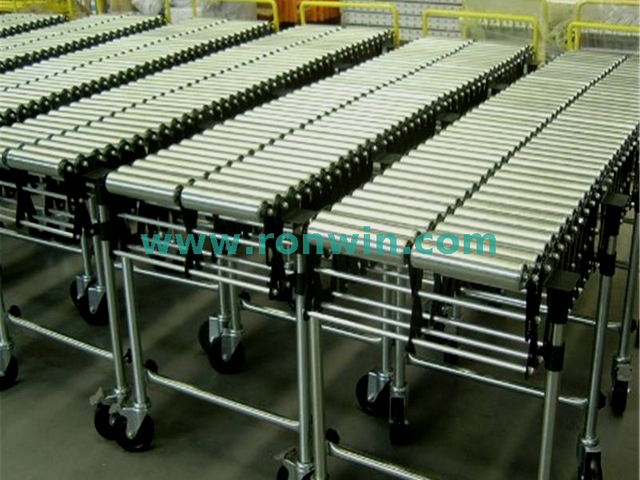

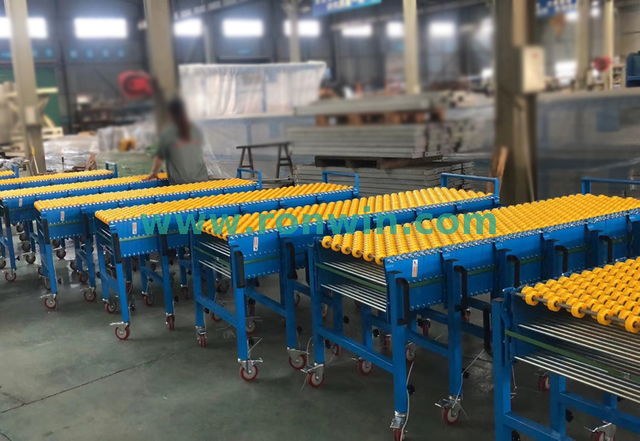

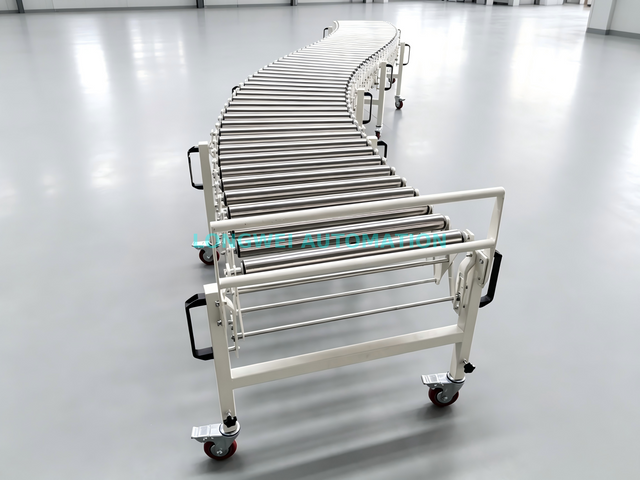

• Motorsuz (Yerçekimi) Makara Bölümleri: Belirli bölgelerde, özellikle araca kadar uzanan uzatılmış bölümde motorsuz makaralar monte edilebilir. Bunlar, hafif eğimli bir kafes kiriş üzerinde hareket etmek için malların kendi ağırlığına veya ataletine dayanır. Daha yaygın bir çözüm, güvenilir taşımayı sağlamak için makinenin tamamında elektrikli silindirler kullanmaktır.

• Silindir Malzemesi: Tipik olarak sürtünmeyi artırmak, yastıklama sağlamak ve ürünleri korumak için kauçuk kaplamalı çelik silindirler.

4. Tahrik ve Kontrol Sistemi:

• Teleskopik Tahrik: Bağımsız bir motor, kafes kiriş bölümlerini uzatmak veya geri çekmek için zincirleri veya tel halatları çalıştırır.

• Taşıma Tahriki: Çok sayıda dağınık motorlu silindirler koordineli olarak çalışır ve kontrol sistemi senkronize çalışmayı sağlar.

• Kontrol Sistemi: Teleskopik taşıma, taşıma, hız düzenleme (örn. frekans invertörü aracılığıyla) işlemlerinin hassas yönetimi için PLC kontrolünden yararlanır ve biriktirme taşıma (sıfır basınç birikimi) özelliğine sahiptir; öndeki mallar bloke edildiğinde, o bölgedeki silindirler ezilmeyi önlemek için otomatik olarak durur.

5. Kaldırma Cihazı: Baş kısmı genellikle makaralı yatak düzlemini aracın zemin yüksekliğiyle hizalanacak şekilde ayarlamak için bir kaldırma mekanizması (hidrolik veya elektrikli) ile donatılmıştır.

6. Hareketlilik ve Dengeleme Sistemi: Taban, kolay hareket ve güvenli konumlandırma için tekerlekler ve ayarlanabilir destek ayakları ile donatılmıştır.

İş akışı:

1. Ekipmanı konumlandırın ve sabitleyin.

2. Makaralı yatağı aracın iç kısmına düzgün bir şekilde uzatmak ve zeminle hizalamak için teleskopik ve kaldırma işlevlerini çalıştırın.

3. Sistemi başlatın. Mallar (örn. paletler, metal kutular, büyük aletler, paketlenmiş mallar) giriş ucundaki silindirlere yerleştirilir.

4. Elektrikli silindirler dönerek malları aracın içinde belirlenen konuma sabit bir şekilde aktarır. İşçiler giriş noktasında sürekli olarak mal besleyebilirler.

5. Boşaltma için, malların aracın içinden iskeleye taşınmasıyla süreç tersine çevrilir.

Temel Özellikler ve Avantajlar (Teleskopik Bantlı Konveyörlerle Karşılaştırıldığında)

• Son Derece Yüksek Yük Kapasitesi: Ağır, birimleştirilmiş yükler için özel olarak tasarlanmış olup yüzlerce kilogramdan birkaç tona kadar paletlenmiş malları kolaylıkla taşıyabilmektedir; bantlı konveyörler ise genellikle orta ila hafif karton yükler için uygundur.

• Dengeli Taşıma, Kayma Yok: Makaralar doğrudan malların tabanına doğru hareket eder, bu da onları özellikle sert, düz tabanlı mallar (örn. paletler, çelik raflar, büyük ekipmanlar) için uygun hale getirerek bandın kayma riskini ortadan kaldırır.

• Biriktirme ve Birleştirme/Bölmenin Daha Kolay Uygulanması: Elektrikli silindirlerin bağımsız kontrolü, karmaşık otomatik sistemlere entegrasyonu kolaylaştırır, malların sıraya alınmasına, birleştirilmesine ve sınıflandırılmasına olanak tanır.

• Aşınmaya Dirençli ve Dayanıklı: Silindir yapısı, keskin nesnelerden kaynaklanan çizilmelere ve ağır eşyaların çarpmasına karşı kayışlara göre daha dayanıklı olup, daha uzun servis ömrü ve nispeten daha basit bakım sunar.

• Mal Tiplerine Farklı Uygunluk: Paletler, konteynerler, aletler, taş levhalar ve endüstriyel bileşenler gibi birleştirilmiş malların taşınması için ideal seçimdir. Bantlı konveyörler gevşek kartonlar, koliler, torbalanmış ürünler vb. için daha uygundur.

Birincil Uygulama Senaryoları

• Paletli Lojistik Merkezleri: Tam paletli malların kamyonlara yüklenmesi ve kamyonlardan boşaltılması için.

• Üretim ve Fabrika Lojistiği: Büyük bileşenlerin, kalıpların ve bitmiş ekipmanların taşınması.

• Ev Aletleri ve Mobilya Sektörü: Buzdolabı, çamaşır makinesi ve dolap gibi büyük eşyaların taşınması.

• Soğuk Zincir Lojistiği: Paletlenmiş dondurulmuş gıdaların yüklenmesi/boşaltılması.

• Limanlar, Demiryolu Yük Tersaneleri: Küçük birleştirilmiş malların konteynerlerin içine hızlı yüklenmesi/boşaltılması için yardımcı ekipman olarak.

• Otomatik Depolama/Geri Alma Sistemi (AS/RS) Arayüzü: Depo sistemi ile taşıma araçları arasında esnek bir bağlantı köprüsü görevi görür.
