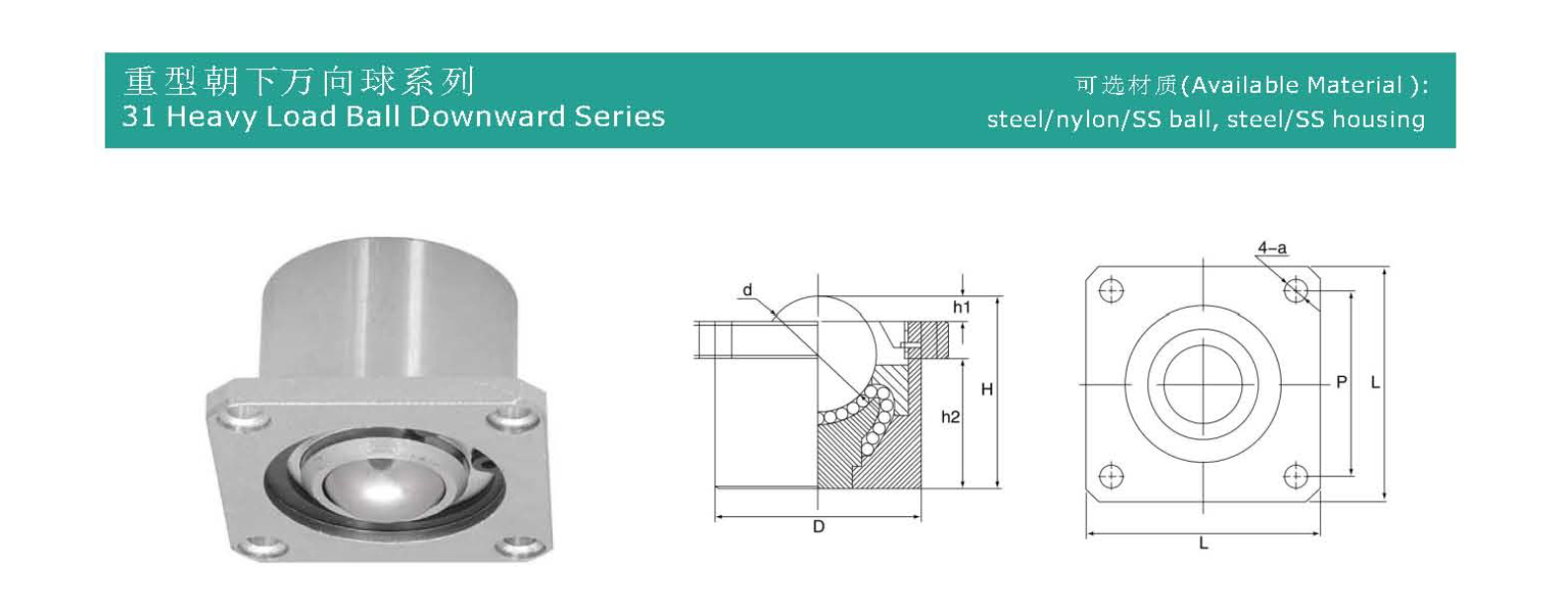

Farklı yükleme gereksinimleri için 12 mm, 25 mm, 38 mm, 51 mm ve 76 mm'lik çeşitli yükleme bilyası çapları. Rulmanlı çelik bilyeli, çinko kaplı yüzey işlemine sahip, sağlam işlenmiş çelik bir gövdeye, taban flanş sabitlemesine sahiptir ve yukarı veya aşağı uygulanan bir bilyeyle kullanıma uygundur.
| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||||
| Malzeme | Öner | Maks. | d | D | h1 | h2 | H | L | P | a | ||
| 3112 | BS/CS | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | BS/CS | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | BS/CS | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | BS/CS | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | BS/CS | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
Genellikle "flanş monteli ağır hizmet bilyalı transfer yatağı" veya "flanş tipi ağır hizmet bilyalı transfer ünitesi" olarak anılan bu, düzgün, düşük sürtünmeli, çok yönlü hareket sağlarken önemli dikey yüklere dayanacak şekilde tasarlanmış mekanik bir bileşendir.
Temel işlevi, kayma sürtünmesini yuvarlanma sürtünmesine dönüştürerek ağır ekipmanların veya yüklerin yatay bir düzlemde herhangi bir yönde kolayca ve hassas bir şekilde hareket etmesine olanak sağlamaktır.
Ad tam olarak üç temel özelliğe ayrılabilir:
Flanş Montajı
Ünite, eşit şekilde dağıtılmış cıvata deliklerine sahip dairesel bir montaj flanşına sahiptir.
Bu tasarım son derece güvenli ve sağlam bir kurulum sağlar, ağır yüklere ve darbe kuvvetlerine daha iyi dayanır ve yük altında kaymayı veya gevşemeyi önler.
Ağır Hizmet
Ürünün son derece yüksek dikey aşağıya doğru basınca (nominal dinamik/statik yük) dayanma yeteneğini ifade eder.
Yüksek yük kapasiteli bilyalar, özel bilya yuvası tasarımları ve yüksek mukavemetli malzemeler (örneğin, sertleştirilmiş çelik, paslanmaz çelik, bazen krom kaplı bilyalar) kullanır.
Aşağı Yönlü
Birincil yük taşıma yönünü açıkça belirtir.
Bilya transfer ünitesi, top aşağıya bakacak şekilde kurulur; bu, yük platformunun topun üzerinde olduğu ve ağırlığın topun üzerine dikey olarak baskı yaptığı anlamına gelir. Top aşağıdaki ray veya dayanma yüzeyine temas eder ve yuvarlanır.
Top Transfer Ünitesi
Çekirdek, bir bilye yuvası (soket) içinde serbestçe dönen yüksek hassasiyetli bir toptur. Tek bir top, çeşitli yönlerde birden fazla yuvarlanma temas noktası oluşturabilir.
Yere yerleştirilmiş bir "mermer" hayal edin; üzerindeki bir nesneyi herhangi bir yatay yönde itebilirsiniz. Flanş monteli ağır hizmet tipi bilyalı transfer ünitesi bu prensibi endüstriyelleştirir ve ölçeklendirir:
Yük Taşıma: Ağır yükler, montaj platformu aracılığıyla ünitenin flanşına baskı yaparak kuvveti topa aktarır.
Yönlendirme ve Yuvarlanma: Yük platformunun yatay olarak hareket etmesi gerektiğinde, top, aşağıdaki sabit ray veya yüzeye doğru yuvarlanırken yuvası içinde dönerek yumuşak, çok yönlü hareket sağlar.
Sıfırlama: Yüksek kaliteli bilya aktarma üniteleri, hassas yuva yapıları ve sıfırlama yaylarına sahiptir; yük kaldırıldığında veya kısmen boşaltıldığında topun ortalanmış ve hafifçe çıkıntılı kalmasını ve bir sonraki yük taşıma döngüsüne hazır olmasını sağlar.
Son Derece Yüksek Yük Kapasitesi: Tek bir ağır hizmet bilyalı transfer ünitesi, birkaç tondan onlarca tona kadar (modele bağlı olarak) taşıyabilir ve birlikte kullanıldığında daha da büyük bir kapasiteye sahip olur.
Çok Düşük Sürtünme Katsayısı: Yuvarlanma sürtünmesi, kayma sürtünmesinden önemli ölçüde daha düşüktür, ağır yükleri taşımak için gereken kuvveti %80 ila %95 oranında azaltır, enerji tasarrufu sağlar ve ekipman aşınmasını azaltır.
Hassas ve Esnek Hareket: Ayarlama gerektiren hassas ağır ekipmanlar için uygun, doğru konumlandırma ve sınırsız yön hareketi sağlar.
Güvenli Kurulum ve Yüksek Stabilite: Flanş birden fazla cıvatayla sabitlenerek darbelere ve yanal kuvvetlere karşı güçlü bir direnç sunarak uzun hizmet ömrü sağlar.
Aşınmaya Dirençli ve Bakım Gerektirmez: Tipik olarak yüzeyi sertleştirilmiş ve önceden doldurulmuş yüksek performanslı gres içeren yüksek mukavemetli alaşımlı çelikten yapılmıştır ve zorlu endüstriyel ortamlarda bile uzun süreli bakım gerektirmeden çalışmaya olanak tanır.
Bu bileşen, ağır sanayi, büyük ölçekli ekipmanlar ve lojistik sistemlerde kritik bir "bağlantı"dır.
Ağır Makine Hareketi ve Montajı:
Taşıma, konumlandırma ve hizalama için büyük kalıplar (enjeksiyon kalıpları, basınçlı döküm kalıpları).
Takım tezgahlarının, damgalama preslerinin, deniz motorlarının vb. kurulumu ve konumlandırılması
Rüzgar türbini rulmanları için bakım platformları.
Ağır Malzeme Taşıma Sistemleri:
Döner platformlar ve döner tablalar: Ağır ürünleri döndürmek, incelemek ve işlemek için.
Kızaklı yükleme sistemleri: Büyük ekipmanların (örneğin transformatörler, reaktörler) ağır kaldırma ekipmanı olmadan yerine kaydırılması.
Gemi yapımı ve havacılık: Büyük bölümleri veya gövde bileşenlerini taşımak için.
Uzmanlaşmış Endüstriyel Alanlar:
Sahne makineleri: Büyük dönen sahneleri, kaldırma orkestralarını vb. hareket ettirmek için.
Askeri ve savunma: Ağır radar sistemlerini, fırlatma cihazlarını vb. hareket ettirmek için.
Test ekipmanı: Ağır hizmet titreşim masaları veya yorulma test cihazları için mobil tabanlar olarak.
Anahtar Parametreler:
Nominal Dinamik/Statik Yük: Güvenlik faktörü dikkate alınarak maksimum yüke göre seçilmelidir.
Flanş Boyutları ve Cıvata Deliği Deseni: Montaj platformuna uygun olmalıdır.
Bilya Çapı ve Malzemesi: Daha büyük çaplar genellikle daha yüksek yük kapasitesi sunar; malzeme seçiminde çevresel faktörler (paslanma direnci, korozyon direnci) dikkate alınmalıdır.
Kurulum Yüksekliği: Yük platformu ile ray yüzeyi arasındaki boşluğu belirler.
Kurulum Noktaları:
Montaj yüzeyi cıvata ön yüküne ve yük aktarımına dayanacak şekilde düz ve sağlam olmalıdır.
Birden fazla bilye aktarma ünitesi bir arada kullanıldığında, tüm top üst kısımlarının aynı seviyede olduğundan emin olun. Aksi halde yük en üstteki birkaç ünite tarafından taşınacak ve aşırı yük hasarına yol açacaktır. Yüksekliği ayarlanabilir modeller veya hassas şimler sıklıkla kullanılır.
Pürüzsüz bir yuvarlanma yüzeyi sağlamak ve aşınmayı azaltmak için palet veya yatak yüzeyinin yeterli sertliğe ve pürüzsüzlüğe (tipik olarak sertleştirilmiş çelik veya paslanmaz çelik plakalar) sahip olması gerekir.
Cıvatalar belirtilen torkla sıkılmalı ve düzenli olarak kontrol edilmelidir.
Flanş monteli ağır hizmet tipi aşağıya doğru üniversal bilyalar, modern ağır hizmet çeviri teknolojisinin temel bileşenleridir. Görünüşte hantal hareketleri esnek, hassas ve verimli hale getirerek 'devasa nesnelerin nasıl kolayca hareket ettirileceği' mühendislik sorununa klasik bir çözüm sunuyorlar. Değerleri yalnızca bireysel bileşenlerin performansında değil, aynı zamanda ağır hizmet mühendisliği için modüler, düşük sürtünmeli ve son derece güvenilir bir mobilite çözümü sunmalarında da yatmaktadır.
