34
RONWIN
HS Code: 8431390000
3419, 3422, 3425, 3438, 3451

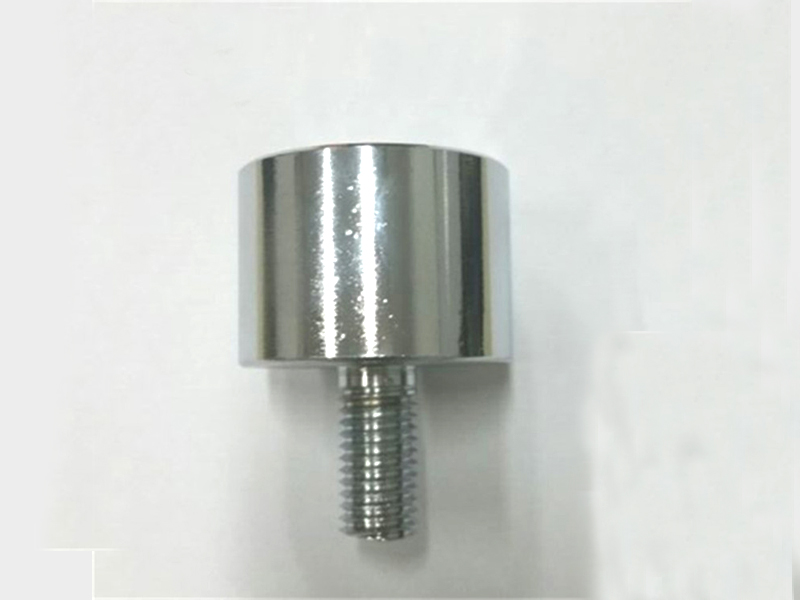

Cıvata dişli ağır hizmet tipi bilya aktarma ünitesi, son derece yüksek yüklere ve zorlu çalışma koşullarına dayanacak şekilde özel olarak tasarlanmış sağlam bir bilya aktarma bileşenidir. Büyük boyutlu, yüksek sertlikte bir bilyeyi ve ağır hizmet tipi cıvata dişine sahip sağlam bir muhafazayı birleştirir. Temel tasarım hedefi, yüksek basınç, yüksek darbe ve sürekli çalışma altında yapısal bütünlüğü ve uzun hizmet ömrünü garanti ederken çok yönlü, düşük sürtünmeli hareket sağlamaktır. Endüstriyel uygulamalarda aşırı ağır yüklerin taşınmasında esasen "güçlü bir bağlantı" görevi görür.
Statik Yük Kapasitesi: Sabit durumda taşıyabileceği maksimum güvenli yük (ton veya kN cinsinden).
Dinamik Yük Kapasitesi: Yuvarlanırken dayanabileceği önerilen yük (ton veya kN cinsinden).
Cıvata Dişi Özelliği: örneğin, M20x2,5, M30x3,5, 1"-8UNF, vb.
Bilya Çapı: Yük kapasitesi ve yuvarlanma düzgünlüğü ile doğrudan ilgilidir.
Montaj Yüksekliği: Çalışma tezgahı tasarımını etkileyen, kurulumdan sonraki toplam yükseklik.
Malzeme ve Isıl İşlem: Bilya ve soketin malzemesi ve sertliği.
Çalışma Sıcaklık Aralığı: Kullanılan gres ve conta malzemelerine göre belirlenir.

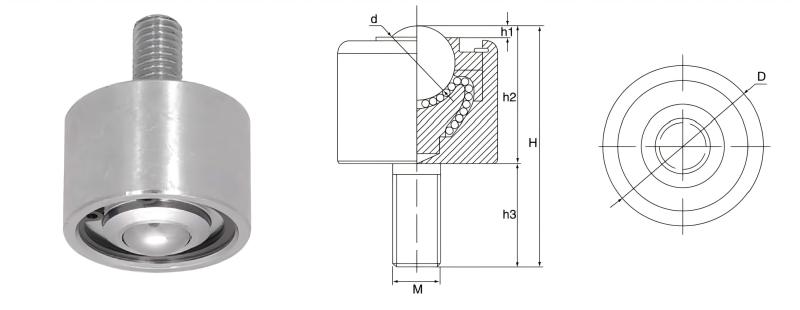

| Model Numarası | Yükleme Kapasitesi (kg) | Dimensions | Ağırlık (g) | ||||||||
| Malzeme | Öner | Maks. | d | D | h1 | h2 | H | h3 | M | ||
| 3419 | BS/CS | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | M12 | 250 |
| 3422 | BS/CS | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | M12 | 380 |
| 3425 | BS/CS | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | M16 | 700 |
| 3438 | BS/CS | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | M22 | 2100 |
| 3451 | BS/CS | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | M24 | 4400 |
Bu ürün genellikle aşağıdaki temel bileşenlerden oluşur:
Ağır Hizmet Topu:
Malzeme: Tipik olarak yüksek karbonlu krom taşıyan çelik (GCr15), HRC 60 veya üstüne (örn. 440C) sertleştirilmiş paslanmaz çelik veya yüzeyi sertleştirilmiş alaşımlı çelik gibi ultra yüksek yük kapasiteli malzemeler kullanılır. Bazı versiyonlara pas direncini arttırmak için fosfatlama veya çinko kaplama uygulanabilir.
Boyut: Bilya çapı büyüktür, daha geniş bir temas alanı ve daha fazla yük kapasitesi sağlamak için genellikle 25 mm'den 100 mm'ye kadar veya hatta daha büyüktür.
Ağır Hizmet Bilyalı Soket/Yarış:
Sertleştirilmiş çelikten veya yüksek mukavemetli bronzdan yapılmış, yüksek hassasiyetli, düşük sürtünmeli bir top çifti oluşturmak için hassas taşlanmış, muazzam basıncı eşit şekilde dağıtabilen.
Güçlendirilmiş Muhafaza ve Cıvata Dişi:
Muhafaza: Yüksek mukavemetli çelikten dövme veya hassas döküm yoluyla üretilmiş olup, önemli radyal ve eksenel yüklere dayanacak şekilde kalın ve sağlam bir yapıya sahiptir.
Cıvata Dişi: Bu, temel montaj bileşenidir. Tipik olarak metrik kaba dişlerden (örneğin M12, M16, M20, M30) veya İngiliz UNC dişlerinden oluşur. Dişli bölüm kısa ve güçlü olduğundan yüksek kesme kuvvetlerine ve bükülme momentlerine dayanabilir ve ekipman tabanındaki dişli deliklere güvenli bir şekilde vidalanabilir.
Sızdırmazlık ve Yağlama Sistemi:
Ağır Hizmet Contaları: Zorlu atölye ortamlarına uyum sağlayarak toz, metal talaşları ve nem girişini etkili bir şekilde önlemek için genellikle birden fazla conta halkasıyla (örn. NBR veya poliüretan contalar) donatılmıştır.
Gres Bağlantısı: Yüksek sıcaklık veya aşırı basınç gresinin düzenli olarak yenilenmesini kolaylaştırmak, ağır yükler altında düzgün çalışmayı ve aşınmayı azaltmak için standart gres bağlantı parçaları (örn. Zerk bağlantı parçaları) dahil edilmiştir.
Son Derece Yüksek Yük Kapasitesi: Birkaç tona ulaşan statik yük kapasiteleri ve yüksek dinamik yük değerleri ile ağır hizmet uygulamaları için özel olarak tasarlanmıştır.
Olağanüstü Dayanıklılık ve Darbe Direnci: Sağlam yapı ve yüksek kaliteli malzemeler, deformasyona veya hasara karşı dirençli olarak şiddetli darbe ve titreşime dayanmasını sağlar.
Çok Yönlü Esnek Yuvarlanma: Yüksek basınç altında bile düşük sürtünmeli çok yönlü yuvarlanmayı sürdürerek ağır iş parçalarının hareketini zahmetsiz hale getirir.
Kolay Kurulum ve Bakım: Cıvata dişi tasarımı çok basit kuruluma olanak tanır; önceden açılmış bir deliğe vidalamanız ve sıkmanız yeterlidir. Standart yağlama arayüzleri bakımı kolaylaştırır.
Sağlam Sızdırmazlık: Mükemmel sızdırmazlık tasarımı, toz ve nem gibi zorlu ortamlarda uzun ömür ve güvenilirlik sağlar.
Yüksek Sıcaklık Dayanımı: Birçok modelde yüksek sıcaklık gresleri ve malzemeleri kullanılır, bu da onları kaynak platformları gibi yüksek sıcaklık uygulamaları için uygun kılar.
Temel prensibi standart top transferleriyle aynıdır ancak ağır yükler için güçlendirilmiştir:
Sabitleme: Bilya aktarım ünitesinin tamamı, alt kısmındaki ağır hizmet tipi cıvata dişi aracılığıyla çalışma tezgahlarına, kızaklara veya ekipman tabanlarına güvenli bir şekilde monte edilir.
Yük Taşıma: Ağır iş parçaları (örneğin çelik kütükler, kalıplar, büyük makine bileşenleri) bilyaya baskı yapar. Ağırlık, top aracılığıyla ısıl işlem görmüş sokete ve güçlendirilmiş mahfazaya aktarılır.
Yuvarlanma: İş parçasının hareket ettirilmesi gerektiğinde yanal bir kuvvet uygulanır. Bilya yuvasının içinde yuvarlanarak iş parçası ile taban arasındaki kayma sürtünmesini yuvarlanma sürtünmesine dönüştürerek çok ağır nesnelerin minimum kuvvetle hareket ettirilmesine olanak tanır.
Bu bileşen ağır sanayinin temel bir parçasıdır ve aşağıdaki alanlarda yaygın olarak kullanılır:
Kalıp Değiştirme ve Ayarlama: Büyük preslerde ve enjeksiyon makinelerinde onlarca ton ağırlığındaki kalıpların desteklenmesi ve taşınması amacıyla kullanılır.
Çelik Plaka ve Malzeme Taşıma: Çelik plakaların malzeme depolama raflarında, kesme makinelerinde ve lazer kesim makinesi çalışma masalarında beslenmesini, boşaltılmasını ve konumlandırılmasını kolaylaştırır.
Ağır Makine Montajı ve Bakımı: Büyük dişlileri, rulman yataklarını ve diğer bileşenleri hareket ettirmek, hizalama ve kurulumu kolaylaştırmak için kullanılır.
Kaynak Pozisyonerleri ve Fikstürleme Platformları: Ağır kaynaklı yapıları destekler ve bunların kolayca optimum kaynak pozisyonuna döndürülmesine olanak tanır.
Gemi İnşa ve Ağır Vasıta İmalatı: Büyük gemi bölümlerinin veya araç şasilerinin taşınmasında kullanılır.
Cıvata dişli ağır hizmet tipi bilyalı aktarma ünitesi, ağır malzemelerin taşınması sorununu çözmek için güçlü bir araçtır. Güçlendirilmiş yapısı, büyük boy sertleştirilmiş bilyesi ve kullanışlı cıvata montaj yöntemi sayesinde önemli kayma sürtünmesini kontrol edilebilir yuvarlanma sürtünmesine dönüştürür. Bu, ağır nesnelerin taşınmasında iş yoğunluğunu büyük ölçüde azaltır, iş verimliliğini ve ekipman güvenliğini artırır, bu da onu ağır sanayide iş gücü tasarrufu ve otomasyon için vazgeçilmez bir temel bileşen haline getirir.
