CR100
RONWIN

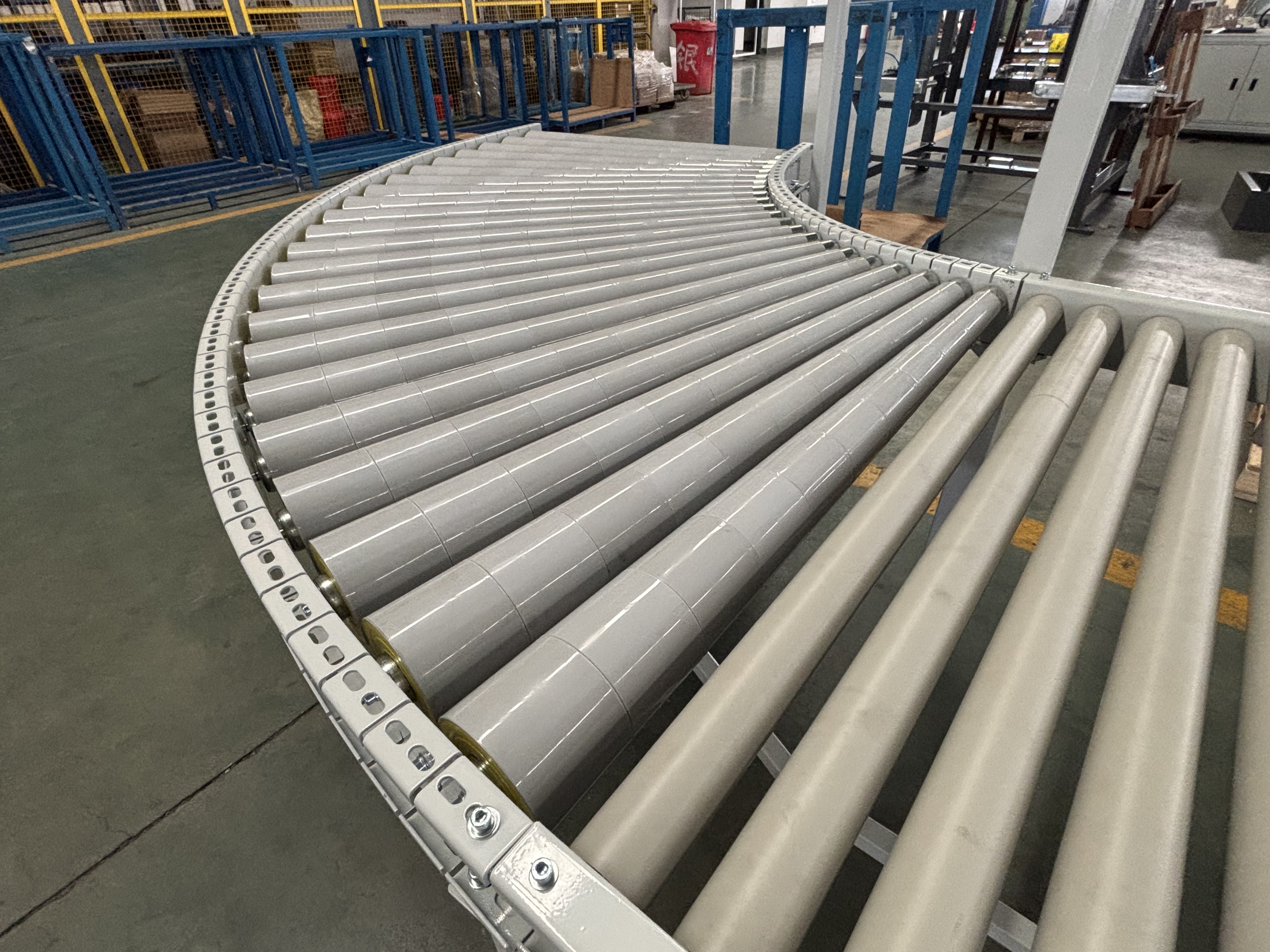

Yerçekimi Eğrisi Makaralı Konveyör, bir tür yerçekimi konveyörüdür. Temel özellikleri şunlardır:
Elektrikli Tahrik Yok: Konveyörün motor gibi bir güç kaynağı yoktur.
Yerçekimini Kullanır: Taşınan eşyaların ağırlığına ve belirli bir eğim açısına dayanır ve eşyaların yerçekimi ile silindirler üzerinde doğal olarak aşağı kaymasına olanak tanır.
Kavisli Tasarım: Çerçevesi ve makara düzeni belirli bir yay oluşturur (genellikle 90° veya 45°), iki düz konveyör bölümünü bağlamak ve taşıma yönünü değiştirmek için özel olarak tasarlanmıştır.
Çalışma prensibi çok basittir: Öğeler düz bir konveyörün üst ucundan kavisli bölüme itilir. Yerçekimi kuvveti altında ürünler, silindirlerin oluşturduğu kavisli yolu takip eder, düzgün bir şekilde yön değiştirir ve alt uç çıkışına doğru kayarak konveyör hattının bir sonraki bölümüne girer.
Kavisli Çerçeve: Bu, düzgün bir dönüş yolu sağlamak için genellikle yüksek mukavemetli çelikten yapılmış, gerekli yay (örn. 90°, 45°, 180°) şeklinde hassas bir şekilde bükülmüş, ekipmanın iskeletidir.
Makaralar: Bunlar temel yük taşıyan ve yönlendiren bileşenlerdir. Kavisli bölümde kullanılan silindirler tipik olarak Konik Silindirler veya özel bir düzende düzenlenmiş düz silindirlerdir.
Konik Makaralar: En ideal ve yaygın çözümdür. Silindirin çapı içeriden (yayın merkezine yaklaştıkça) dışarıya doğru kademeli olarak artar. Bu tasarım, dönüş sırasında silindirin iç ve dış taraflarının doğrusal hızlarının farklı olmasını sağlar (dış yol daha uzundur, daha yüksek bir doğrusal hız gerektirir; iç yol daha kısadır, daha düşük bir doğrusal hız gerektirir). Bu, malların virajın merkez çizgisi boyunca düzgün ve sabit bir şekilde dönmesine olanak tanıyarak, sıkışmayı, sıkışıklığı veya korkuluklara karşı ciddi sürtünmeyi etkili bir şekilde önler.
Standlar ve Dengeleme Ayakları: Kavisli çerçevenin tamamını desteklemek için kullanılan bu ayaklar, önceki ve sonraki konveyör bölümleriyle düzgün bağlantı sağlamak ve gerekli eğimi oluşturmak için genellikle yüksekliği ayarlanabilir.
Korkuluklar: Çerçevenin hem içine hem de dışına monte edilirler, bunlar çok önemlidir. Görevleri, dönüş sırasında merkezkaç kuvveti nedeniyle eşyaların raydan çıkmasını önlemektir. Korkuluk yüzeyleri genellikle sürtünmeyi ve gürültüyü azaltmak için aşınma şeritleriyle donatılmıştır.
Enerji Verimli ve Çevre Dostu: Tamamen yerçekimiyle çalışır, elektrik gücü veya diğer enerji kaynaklarını tüketmez, bu da çok düşük işletme maliyetleri sağlar.
Basit Yapı, Kolay Bakım: Karmaşık güç ve kontrol sistemlerinden yoksundur, daha az parçaya sahiptir, arıza oranı düşüktür. Günlük bakım genellikle yalnızca silindirlerin temiz tutulmasını ve serbestçe dönmesini içerir.
Sorunsuz ve Sessiz Çalışma: İyi tasarlanmış yerçekimi eğrili makaralı konveyör, malların minimum darbe ve düşük gürültüyle düzgün şekilde dönmesini sağlar.
Yüksek Maliyet Verimliliği: İlk yatırım maliyeti, motorlu kavisli konveyörlere (kavisli bantlı konveyörler, elektrikli makaralı kavisli konveyörler gibi) göre çok daha düşüktür.
Güçlü Esneklik: Karmaşık konveyör ağları oluşturmak için çeşitli düz yerçekimi veya motorlu konveyörlerle kolayca birleştirilebilir.

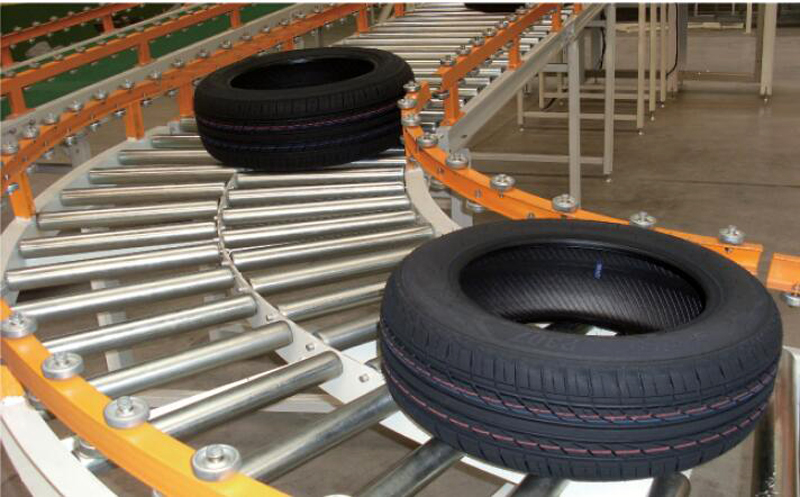

Yerçekimi eğrili makaralı konveyörler, kutular, kartonlar, tepsiler ve diğer öğeler için yön değişikliği gerektiren durumlarda yaygın olarak kullanılır; örneğin:
Depolama ve Lojistik Merkezleri: Tasnif alanlarında, yükleme/boşaltma alanlarında farklı konveyör hatlarının bağlanması.
Ambalaj Üretim Hatları: Ürünlerin bir üretim hattından diğerine aktarılması.
Ekspres Koli Ayırma Merkezleri: Paketlerin yoluna rehberlik eder.
Süpermarket Dağıtım Merkezleri: Gıda ve genel malların taşınması.
İmalat Endüstrileri: Bileşenlerin veya bitmiş ürünlerin montaj hatları arasında aktarılması.
Açık avantajlarına rağmen, aşağıdakileri seçerken sınırlamaları da dikkate alınmalıdır:
Mallara ilişkin gereksinimler:
Düz Tabanlı: Karton kutular, plastik kutular, ahşap paletler gibi malların sert ve düz bir alt yüzeyi olmalıdır. Yumuşak çantalar veya alt yüzeyleri düzensiz olan eşyalar uygun değildir.
Orta Ağırlık: Malların, silindirlerin yuvarlanma sürtünmesinin üstesinden gelmek için yeterli ağırlığa ihtiyacı vardır, ancak çok ağır olmamalıdır, aksi takdirde kayma hızı çok yüksek olabilir ve kontrol edilmesi zor olabilir veya aşırı güçlü silindirler gerektirebilir.
Eğim Gerektirir: Tüm konveyör sisteminin yeterli bir eğimi olmalıdır; aksi takdirde mallar duracaktır.
Hız Kontrolü: Yerçekimi konveyörlerindeki hız, ağırlığa ve eğime göre değişiklik göstererek hassas kontrolü zorlaştırır. Hassas konumlandırma gerektiren istasyonlarda durdurucuların veya sonraki elektrikli konveyör bölümlerinin kullanılması gerekir.
Eğri Yarıçapı Seçimi: Malların boyutuna göre uygun eğri yarıçapının seçilmesi çok önemlidir. Çok küçük bir yarıçap, büyük eşyaların dönüş sırasında sıkışmasına veya korkuluklara çarpmasına neden olacaktır.
Uygulama: Yerçekimi kavisli makaralı konveyör aynı zamanda güçsüz kavisli makaralı konveyör hattı olarak da bilinir, makaralı konveyör sisteminin önemli bir taşıma ekipmanıdır. Otomatik üretim, montaj, malzeme taşıma, yükleme ve boşaltma için kullanılır. Her türlü malın teslimatı kutu, torba ve paletlerde yapılmaktadır. Dökme malzemelerin, küçük eşyaların veya düzensiz eşyaların palet üzerinde veya plastik kasada teslim edilmesi gerekir.
Özellikler: Mallar insan gücü veya yerçekimi ile belirli bir eğimli açıda hareket ettirilir ve taşınır, taşıma yönü belirli bir açıyla değiştirilebilir. Kavisli makaralı konveyör genellikle konik makarayı benimser, basit yapı, modüler tasarım, kolay montaj ve bakımdır.

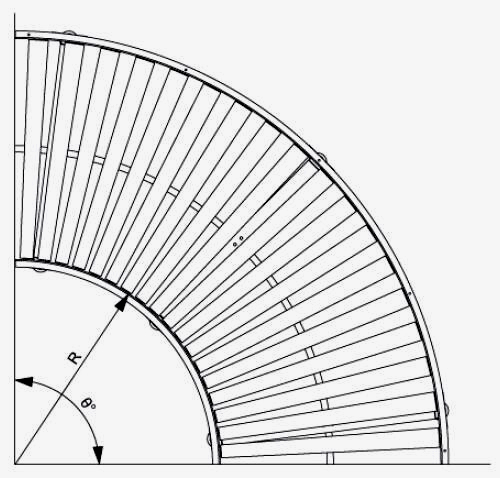

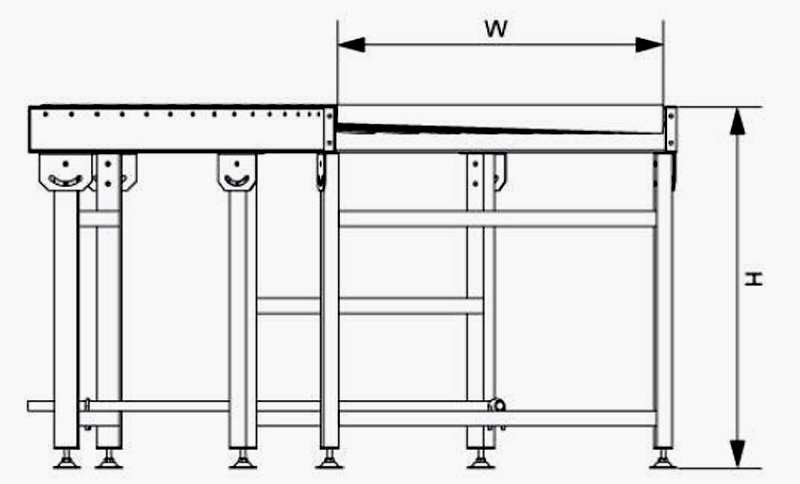

Model numarası. -raf iç genişliği(W)-raf yüksekliği(H)-dönüş yarıçapı(R)-dönüş açısı(°)
Sipariş no. örnek(birim mm): CR100-500-700-900-90
| Özellikler (birim: mm) | |
|---|---|
| silindir çapı | 50 (küçük uç) |
| yarıçap içinde dönüş | 900 öner |
| dönüş açısı | 45°, 60°, 90° |
| silindir dahil açı | ≤6° |
| raf iç genişliği | 500, 600, 700, 800, 900, 1000, 1500 |
| raf yüksekliği | 300-1500 |
| raf malzemesi | çelik katlanmış plaka |
| destek ayağı malzemesi | dikdörtgen çelik boru |
| konveyör rengi | plastik spary, renk açık müşterinin isteği |
Düz makara, konik manşonlu düz makara ve konik makara isteğe bağlıdır.
Yerçekimi Eğrisi Makaralı Konveyör ekonomik, verimli ve güvenilir bir malzeme taşıma tornalama çözümüdür. Belirli koşullar altında otomatik malzeme akışını sağlamak için fiziksel prensiplerden mükemmel şekilde yararlanır. Bir konveyör sistemi planlarken, ürünleriniz uygunsa ve saha koşulları izin veriyorsa, tornalama fonksiyonlarının uygulanmasında sıklıkla tercih edilen çözümdür.
