FD
RONWIN

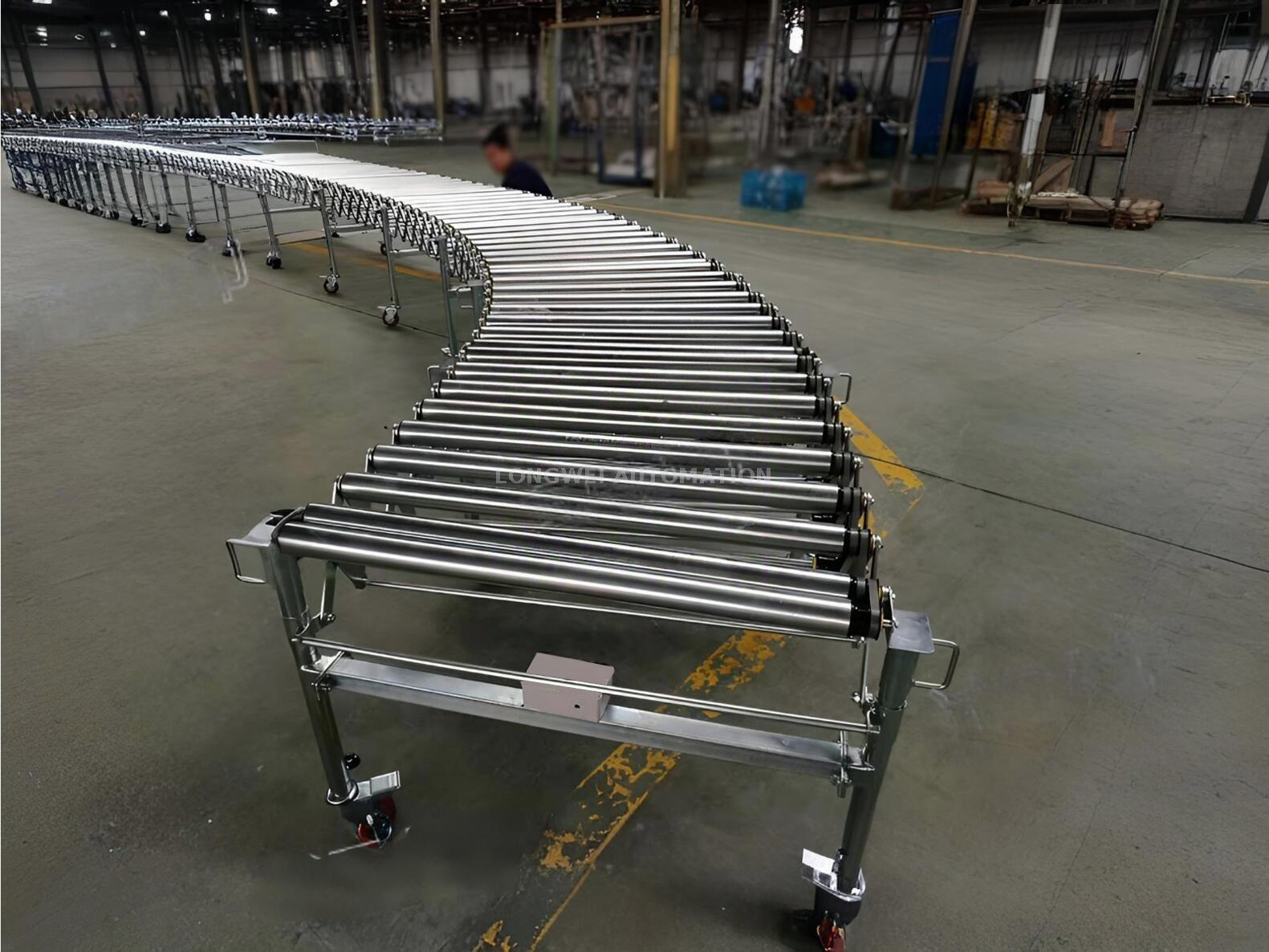

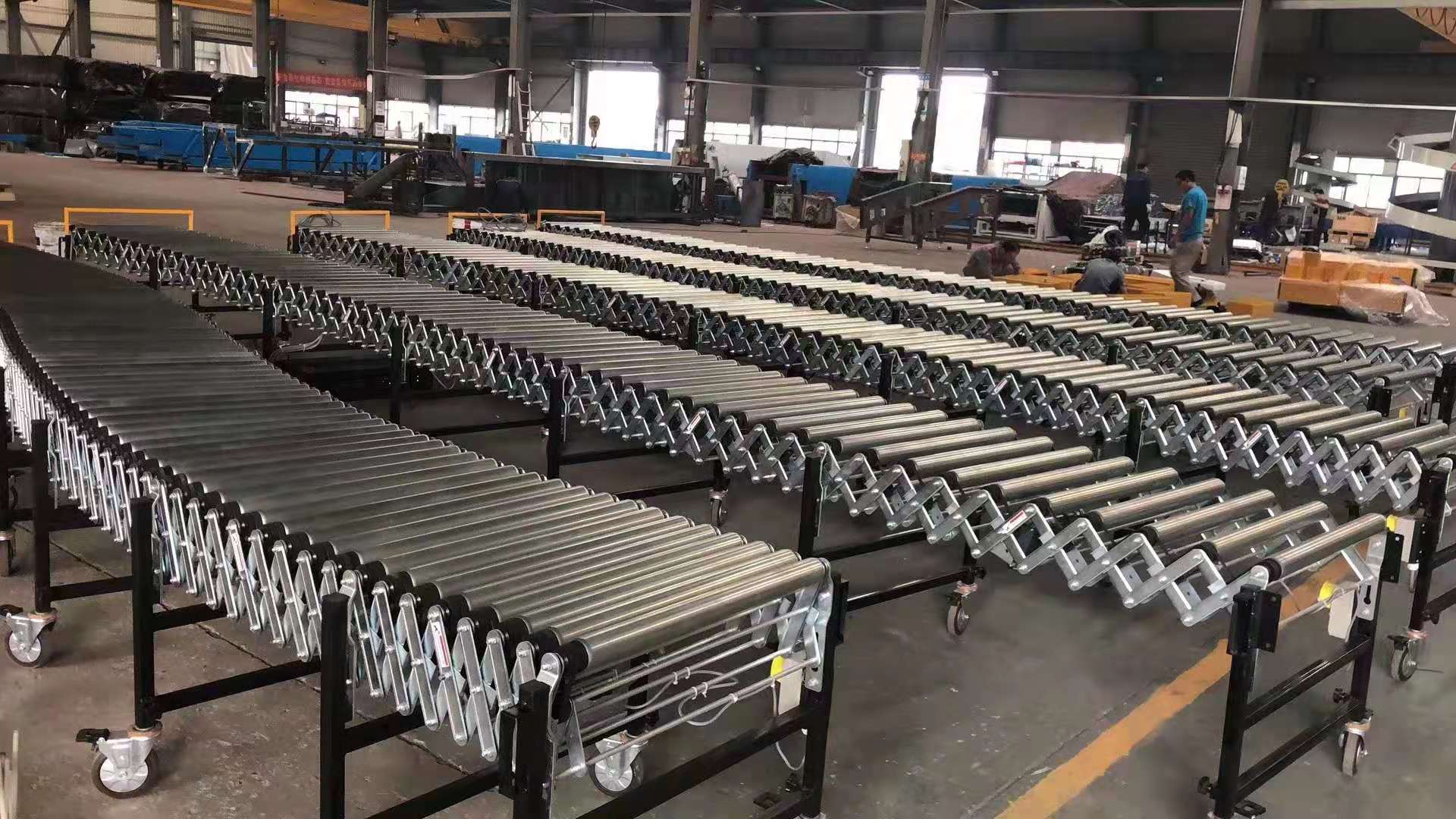

Genişletilebilir Esnek Silindir Konveyörleri, serbestçe genişleme ve kompakt kullanma yeteneğine sahip motorlu silindir konveyörleridir tanımlanmış bir uzunluk aralığında. Yükseklikte ayarlanabilir olmanın yanı sıra, taşıma yüzeyini genişletebilir, açabilir veya eğrebilir.
Genellikle yükleme ve boşaltma için depolarda ve stok bahçelerinde kullanılırlar. Alma ve teslim olmanın yanı sıra ambalaj hatlarını, transit konveyör hatlarını ve fiziksel dağılımını işleyebilir. Düz tabanlı karton özellikle ulaşım için uygundur. Bu nedenle, iki arayüz arasındaki eşyaları hızlı ve güvenli bir şekilde işleyebilir ve işgücü gereksinimlerini azaltabilir.
Esnek genişletilebilir silindir konveyörleri, sabit silindir konveyörlerine göre çeşitli avantajlar sunar, bu da onları dinamik ve uyarlanabilir malzeme taşıma ortamları için ideal hale getirir. İşte temel faydalar.
- Genişletilebilir tasarım: Farklı çalışma alanı düzenlerine veya taşıma mesafelerine uyacak şekilde genişletilebilir veya geri çekilebilir.
- Alan Verimliliği: Daha kısa bir uzunluğa çökerek kullanılmadığında yerden tasarruf sağlar.
- Tekerlekli tabanlar: Genellikle kolay yer değiştirme için tekerleklerle donatılmıştır.
- Geçici Kurulumlar: Kamyonları, geçici üretim hatlarını veya mevsimlik iş akışlarını yüklemek/boşaltmak için idealdir.
- Çok yönlü kullanım: Kavisli veya engellerin etrafında yol gösterecek şekilde ayarlanabilir.
- Çeşitli yükleri işler: kutular, kartonlar ve hafif ila orta endüstriyel ürünler için uygun.
- Ergonomik Faydalar: Malları kaldırma veya taşıma mesafeleri üzerinde kaldırma zorluğunu azaltır.
- Kalıcı kurulum yok: Sabit sistemlere kıyasla daha düşük altyapı maliyetleri.
- Ölçeklenebilir: İş akışı değişimi talep ettikçe yeniden yapılandırılabilir.
- Ağır kurulum yok: Sabit konveyörlerin aksine, cıvatalama veya yapısal değişiklikler gerektirmezler.
-Anında ayarlamalar: Farklı üretim veya nakliye düzenlerine kolayca uyarlanabilir.
| Özellik | Esnek genişletilebilir konveyör | Sabit roller konveyör |
|---|---|---|
| Uzunluk ayarlanabilirliği | Evet (genişletilebilir/katlanabilir) | Hayır (sabit uzunluk) |
| Hareketlilik | Tekerleklerle taşınabilir | Sabit |
| Kurulum | Tak ve çalıştır, kurulum gerekmez | Kalıcı montaj gerektirir |
| Alan verimliliği | Yüksek (ayarlanabilir ayak izi) | Düşük (sabit alan kullanımı) |
| En iyisi | Dinamik, geçici iş akışları | Yüksek hacimli, sabit düzenler |
Esnek genişletilebilir konveyörler için ideal kullanım durumları*
✔ Depo yükleme/boşaltma - kamyon yatağı uzunluklarına göre ayarlanır.
✔ E-ticaret ve dağıtım merkezleri-dalgalanan sipariş hacimlerini işler.
✔ Üretim hattı esnekliği - farklı montaj aşamaları için kolayca yeniden konumlandırılabilir.
✔ Perakende ve Parsel Hizmetleri - Mevsimsel talep için hızlı kurulum.
Genellikle seçebileceğiniz üç tip standart silindir vardır.

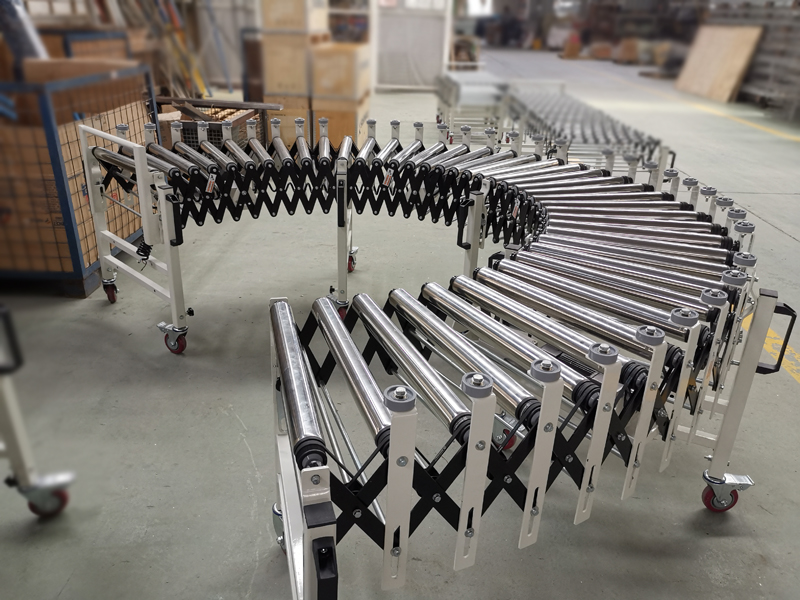

Poli-V kasnak tahrikli silindir
Dişli kasnak tahrikli silindir
Yivli Kemer Tahrikli Silindir

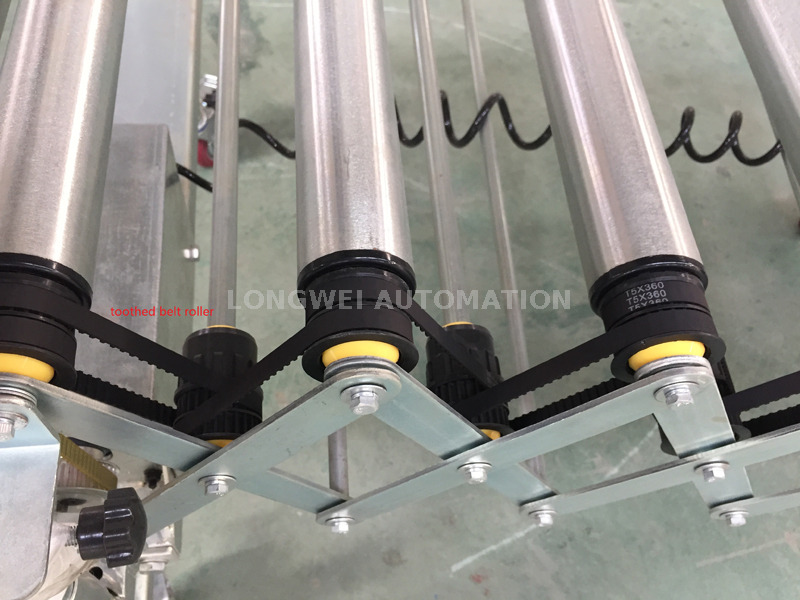

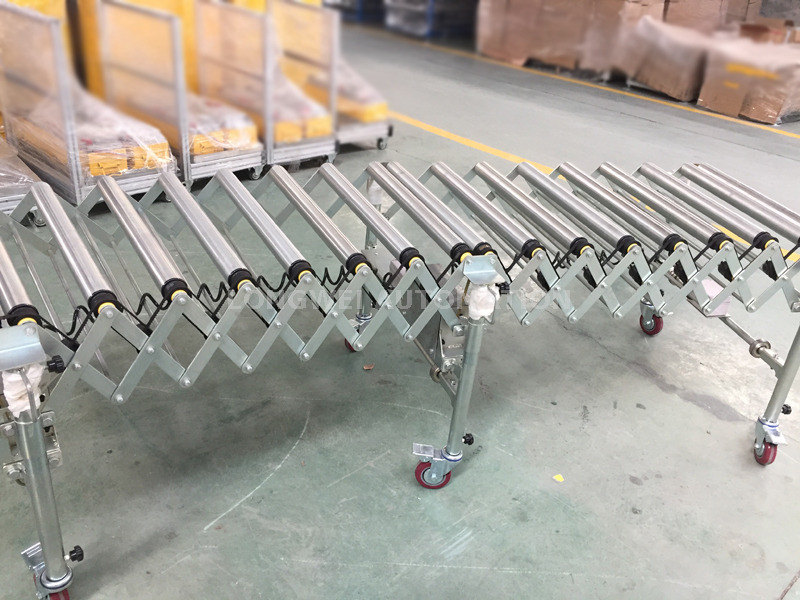

Senkron kayışla çalışan silindirler, poli-V kayışa dayalı silindirlere ve O-Belt (Yuvarlak Kemer) güdümlü silindirlere kıyasla çeşitli farklı özellikler ve avantajlar sunar. Aşağıda ayrıntılı bir karşılaştırma bulunmaktadır.
- Eşleşen kasnaklarla örtüyen, kaymayı ortadan kaldıran ve hassas hız senkronizasyonunu sağlayan dişli kayışlar (zamanlama kayışları) kullanır.
-Poli-V kayışlarının (sürtünmeye dayanan) ve O-Belt'lerin (yük altında kayabilen) aksine, senkron kayışlar tutarlı hız oranlarını korur.
Azalma nedeniyle minimal enerji kaybı (verimlilik ~%98), ** poli-V kayışları ** sürtünme nedeniyle bazı verimliliği (~%95) kaybeder ve ** o-Belts ** daha az verimlidir (~ 90-93) ve gerilmeye eğilimlidir.
Kesin konumlandırma (örn. Konveyör indeksleme, robotik) gerektiren uygulamalar için ideal olurken, poli-V ve O-Belts potansiyel sürünme/kayma nedeniyle daha az hassastır.
Sık sık gerginlik ayarı gerekmez (gerilen ve emekli olmayı gerektiren O-Belts'ın aksine).
Dirençler, zamanla oluklar geliştirebilen poli-V kayışlarından daha iyi aşınır.
O-Belts ve hatta poli-V kayışlarına (eşdeğer güç için daha büyük kasnaklar gerektiren) kıyasla daha küçük bir alanda daha yüksek tork iletebilir.
Poli-V kayışlarından daha az titreşim (çoklu kaburgalardan dolayı gürültü üretebilir) ve O-Belts'tan (yüksek hızlarda kırbaçlayabilir) daha kararlı.
Poli-V kayışı ve O-Belt Tahrikli Silindirlere göre avantajlar
| Özellik | Eşzamanlı kemer | Poli-V Kemeri | O-Belt (Yuvarlak Kemer) |
|---|---|---|---|
| Kayma direnci | ✅ Kayma yok (pozitif sürücü) | ❌ Aşırı yük altında kaymaya eğilimli | ❌ Yüksek kayma eğilimi |
| Kesinlik | ✅ Yüksek (tam konumlandırma) | ❌ Orta (biraz sürünme) | ❌ Düşük (gerginlikler/kaymalar) |
| Yeterlik | ✅ ~% 98 | ~% 95 | ~% 90-93 |
| Bakım | ✅ Düşük (emekli olmaz) | ⚠ Orta (kaburgalarda giyin) | ❌ Yüksek (sık tutulma) |
| Yük kapasitesi | ✅ Yüksek tork özelliği | ⚠ İyi, ancak sürtünme ile sınırlı | ❌ Düşük (hafif yükler için uygun) |
| Dayanıklılık | ✅ Uzun ömür (streç yok) | ⚠ Kaburga zamanla aşınma | ❌ Giymeye/germeye eğilimli |
| Gürültü/titreşim | ✅ Düşük gürültü ve pürüzsüz | ⚠ Yüksek hızlarda gürültülü olabilir | ❌ Kırpma gürültüsü mümkün |

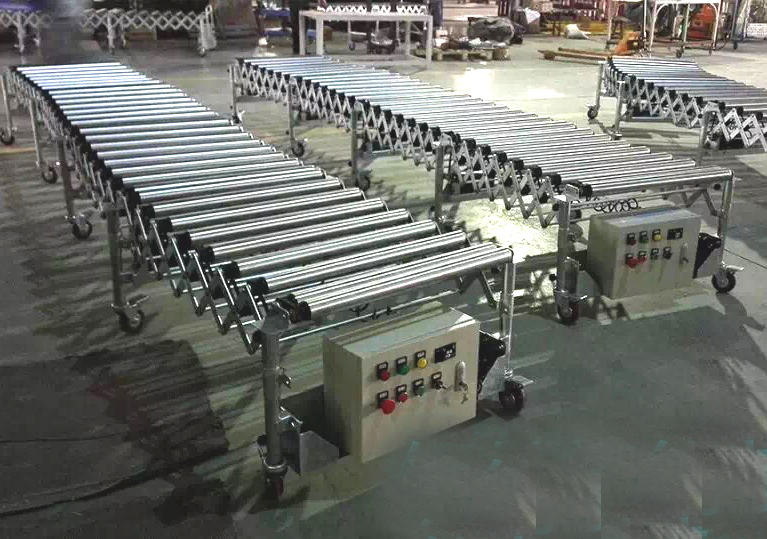

Her ünite bir mikro motorla güçlendirilir ve iki hızlı konfigürasyonda mevcuttur.
- Sabit hız: 25 m/dakikalık sabit bir doğrusal hızda çalışır. Elektrik kontrol dolabı dahil değildir.
- Ayarlanabilir Hız: Elektrik kontrol kabini ile tamamlanan 10-35 m/dk aralığında değişken hız kontrolü sunar.

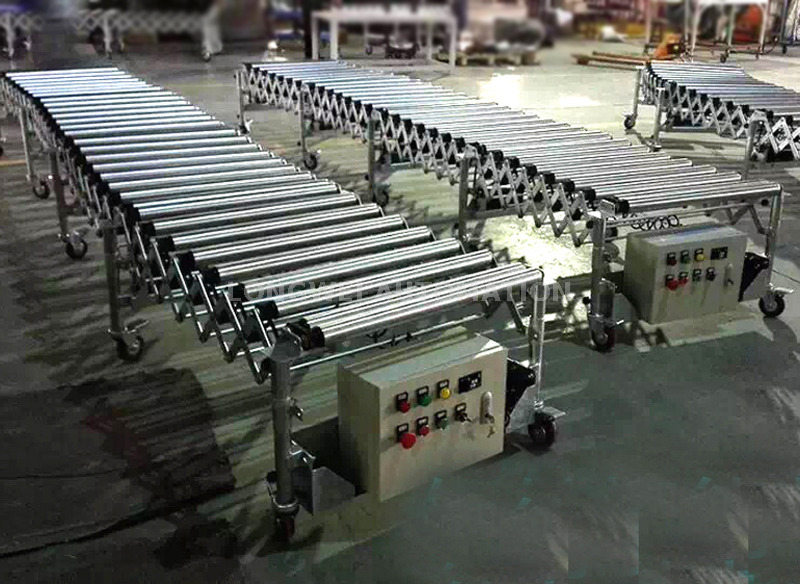

Çalışma kolaylığı için, konveyörün sonunda bir başlangıç anahtarı ve acil durum durağı (e-stop) anahtarı takılır.
| Model No. | Birimler | Uzunluk | Genişlik | Yükseklik | Yük/birim | Silindirler/birim | Bacaklar | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
FD Serisi
50-Loller çapı
500 taşıma yüzey genişliği
× 4 dört birim
Esnek genişletilebilir silindir konveyör, çok çeşitli kutu şeklindeki malları işlemek için tasarlanmıştır. Tamamen uzatıldığında, birim başına maksimum yük kapasitesi (destek bacakları arasında ölçülür) 100 kg'ı geçmemelidir, hiçbir darbe yükü uygulanmadığı varsayılarak.
Paket kullanım sırasında kararlı konumlandırma için frenli ağır hizmet tipi döner kasabalar kullanılır.
Daha uzun taşıma mesafeleri için, eklem kancaları çoklu esnek genişletilebilir konveyörleri uçtan uca bağlamak için kullanılabilir.
