| Malzeme： | |
|---|---|
| Montaj Yöntemi： | |
| Yüzey İşlem： | |
| Mil Tipi： | |
| Çap： | |
| Miktar： | |

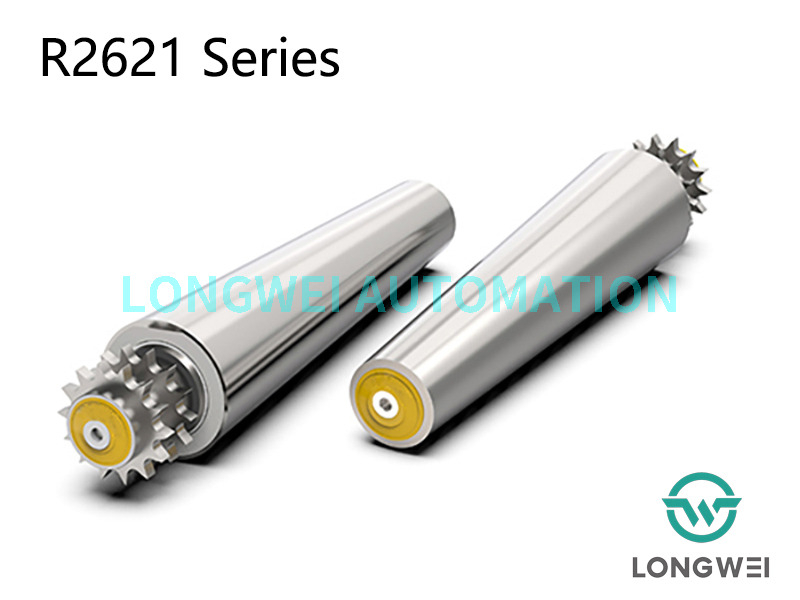

R2621
RONWIN
HS Code: 8431390000
Başvuru agerçek
İç ünite taşıma taşıma sistemlerinin kavisli bölümü, çelik konik makaralar zincirle tahrik edilmektedir. Kutu konveyör hattını entegre etmek için düz çelik dişli makaralarla eşleştirilmiştir. Esas olarak ağır yük konveyörlerinde taşıma kasalarına, konteynırlara, paletlere veya varillere uygulanır.
Ağır yük kapasitesi
Makara gövdesi çelik levha ile belirli bir konik derecede kaynaklanmıştır, çelik zincir dişlisi makara gövdesi ile kaynaklanmıştır, bu da daha yüksek tork iletebilmesini sağlar ve ağır hizmet taşıma talebini karşılar.
Daha geniş çalışma ortamı yelpazesi
Çelik makaralı gövde ve çelik zincir dişlisi, silindirin hem yüksek hem de düşük sıcaklıklarda çalışabilmesini sağlayan çelik hassas bilyalı rulmanlı çelik yatak muhafazası.
Kir ve suya karşı iyi koruma
Silindirin uç kapağı, çalışma ortamındaki toza ve su sıçramasına karşı dayanıklıdır.
Tteknik veriler
| Genel teknik veriler | |
| Maks. yük kapasitesi | 200 KG |
| Maks. konveyör hızı | 30 m/dak |
| Sıcaklık aralığı | −30 ila +80 °C |
Malzeme | |
| Tüp | Karbon çeliği, paslanmaz çelik |
| Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
| Rulman muhafazası | Çelik |
| Rulman | Hassas bilyalı rulman |
Dnehir Elemanı | |
Çift sıralı dişli | Çinko kaplamalı çelik, siyah oksidasyon, 08B14 |
| De-tasarım versiyonları | |
| Uç kapağı | Polipropilen, sarı/gri |
| Yüzey işleme | Çinko kaplama, krom kaplama |
| Gecikme | Kauçuk, PU |

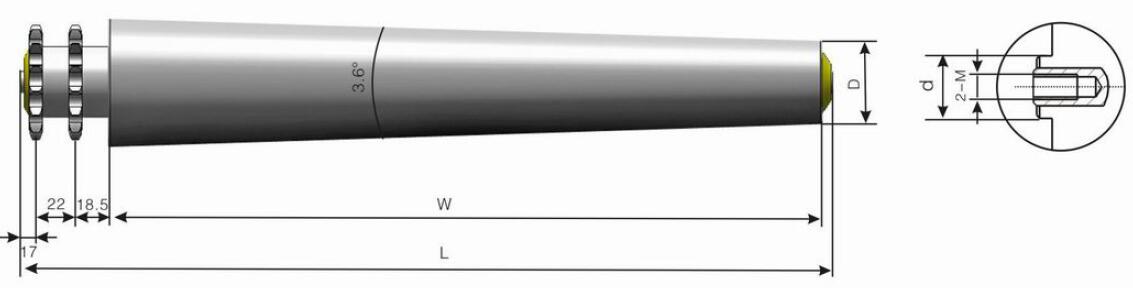

R2621 Serisi Çelik Dişli Konik Konveyör Rulosunun Şeması
Serinin boyutu R2621 dişi dişli montajlı
Tüp Mmalzeme | D × T | Şaft | L | Sproket |
Çelik, çinko kaplama | 38×1,2 | Φ12/hex 11 | L=G+63 | 08B14T |
Çelik, çinko kaplama | 42×1,5 | Φ12/hex 11 | L=G+63 | 08B14T |
Çelik, çinko kaplama | 50×1,5 | Φ12/Φ15/hex 11 | L=G+63 | 08B14T |
D1 | Conik Derece | D2 | |||||
W=200 | G=300 | G=400 | W=500 | W=600 | W=700 | ||
Φ38 | 3,6° | Φ50,6 | Φ56,9 | Φ63.2 | Φ69,5 | Φ75,8 | Φ82.1 |
Φ42 | Φ54,6 | Φ60,9 | Φ67,2 | Φ73,5 | Φ79,8 | Φ86.1 | |
Φ50 | Φ62,6 | Φ68,9 | Φ75,2 | Φ81,5 | Φ87,8 | Φ94.1 | |
