R2624
RONWIN
HS Code: 8431390000
Orta Hizmet Polimer Dişli Konik Kovanlı Konveyör Rulosu, konveyör rulosunun işlevini güvenilir bir tahrik mekanizmasıyla birleştiren entegre bir bileşendir. Orta düzey uygulamalar için tasarlanmıştır ve hareketi bir tahrik zincirinden doğrudan silindire aktarmak için bir polimer (plastik) dişli ve konik bir manşon kullanır, böylece ayrı yataklara ve dişli düzeneklerine olan ihtiyacı ortadan kaldırır.
Basit bir ifadeyle, bir şaftın üzerine kaydırdığınız, konik manşonla yerine kilitlediğiniz ve bir zincire bağladığınız "kuruluma hazır" bir silindirdir.
1. Silindir Borusu
Malzeme: Tipik olarak çelikten (boyalı, galvanizli veya paslanmaz) veya bazen polimerden yapılır. Orta düzey görevler için genellikle orta dereceli yüklere uygun duvar kalınlığına sahip galvanizli çelik boru kullanılır.
Fonksiyon: Ürünü fiziksel olarak taşıyan silindirik yüzeydir. Çapı ve uzunluğu silindirin boyutunu belirler (örneğin, 50 mm çap x 500 mm uzunluk).
2. Polimer Dişlisi
Malzeme: Naylon, Asetal (POM/Delrin) veya Poliamid gibi yüksek performanslı mühendislik polimerinden yapılmıştır.
Fonksiyon: Bu zincir dişlisi, silindir borusunun bir ucuna kalıcı olarak takılır (genellikle bastırılarak takılır, kalıplanır veya bir anahtarla kilitlenir). Dişleri standart bir makaralı zincire (örn. ANSI #35, #40, #50, vb.) bağlanacak şekilde tasarlanmıştır.
Neden Polimer?
Azaltılmış Gürültü: Metalin metale temasından çok daha sessiz.
Korozyon Direnci: Paslanma yapmaz.
Yağlama gerektirmez: Kuru çalışarak temiz ortamlarda (örn. gıda, ambalaj) kirlenme riskini azaltır.
Uygun Maliyetli: Üretilmesi genellikle işlenmiş çelik dişliden daha ucuzdur.
3. Konik Manşon (veya Konik Kilitli Burç)
Malzeme: Genellikle hassas döküm veya işlenmiş çelik.
İşlev: Bu, tasarımın parlak kısmıdır. Konik bir iç deliğe ve dış dişlere sahip bir burçtur. Silindirin uç kapağının içine sığar.
Nasıl Çalışır: Dış dişlerdeki altıgen somunu sıktığınızda manşon eksenel olarak çekilir. Konikliği nedeniyle radyal olarak dışarı doğru zorlanır, silindirin iç kısmına çok büyük bir mekanik uyum sağlar ve aynı anda kare veya yuvarlak tahrik miline sıkıca kenetlenir. Bu, herhangi bir kaynak, ayar vidası veya pim gerekmeden silindiri mile güvenli bir şekilde kilitler.
4. Rulmanlar: Silindirin içinde bulunur ve sabit tahrik mili üzerinde serbestçe dönmesini sağlar. Bunlar genellikle önceden yağlanır ve sızdırmaz hale getirilir (örneğin, sabit bilyalı rulmanlar).
Kurulum: Silindir, konveyör çerçevesinin önceden monte edilmiş kare veya yuvarlak tahrik mili üzerine kaydırılır.
Kilitleme: Konik manşon üzerindeki altıgen somun anahtarla sıkılır. Bu işlem manşonu genişleterek silindir düzeneğini şafta sıkıca kilitler. Bu bağlantı torku şafttan silindire iletir.
Sürüş: Bir motor tarafından tahrik edilen bir zincir, silindir üzerindeki polimer dişliye bağlanır. Zincir hareket ettikçe dişliyi döndürür, bu da tüm silindiri döndürür (çünkü dişli boruya sabitlenmiştir ve boru, manşon aracılığıyla mile kilitlenmiştir).
Kolay Kurulum ve Sökme: Konik manşon sistemi, özel aletlere gerek kalmadan hızlı montaj ve demontaj yapılmasına olanak tanır. Somunun gevşetilmesi kilidi kırar ve silindirin bakım veya değiştirme için kolayca milden kaydırılmasına olanak tanır.
Sıfır Bakım: Sızdırmaz yataklar ve yağlama gerektirmeyen polimer zincir dişlisi, düzenli yağlama veya bakım gerekmediği anlamına gelir.
Mükemmel Hizalama: Konik manşonun sıkı kilidi, makaradan şafta mükemmel hizalama sağlayarak yalpalamayı ve eşit olmayan aşınmayı önler.
Azaltılmış Titreşim: Polimer dişli, tamamen metal sistemlere kıyasla titreşimi ve gürültüyü azaltır.
Uygun Maliyet: Envantere alınacak parça sayısını ve montaj için gereken işçilik süresini azaltan hepsi bir arada bir çözümdür.
Bu tip rulolar, aşağıdaki gibi orta hizmet tipi motorlu rulolu konveyör sistemleri için idealdir:
Paket Taşıma: Dağıtım merkezlerinde ve paket servislerinde.
Yiyecek ve İçecek İşleme ve Paketleme: Korozyona dayanıklılık ve temizlenebilirliğin önemli olduğu yerler.
Kutulu Mal Konveyörleri: Üretim ve depolamada kartonları taşımak için.
Montaj Hattı Konveyörleri: Hassas ve güvenilir silindir hareketinin gerekli olduğu yerler.

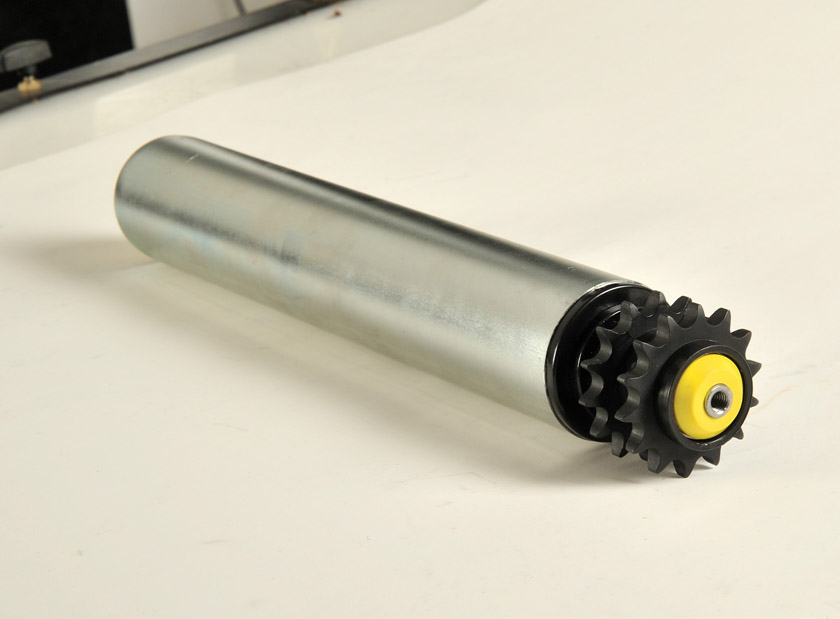

R2224 serisi çift polimer dişliyi temel alır düz çelik rulo , konik manşonlu dişli tahrikli silindir darbeye dayanıklıdır, aşınmaya dayanıklıdır ve karbon çelik silindirli silindir polipropilen (PP) konik manşonlarla kaplanmıştır.
Silindirin tahrik elemanı olarak geleneksel çelik dişlilerin yerine yüksek performanslı poliamid dişliler kullanılır, bu da nispeten daha az çalışma gürültüsü sağlar.
Hassas bilyalı rulman, polimer rulman yatağı ve uç kapaktan oluşan rulman ünitesi çok önemlidir. Sadece güzel göründüğü için değil; aynı zamanda sessiz ve sorunsuz çalışır.
Silindirin uç kapağı, çalışma ortamındaki su ve toz sıçramalarına etkili bir şekilde dayanıklıdır.
Dişlinin ve zincirin çok çabuk aşınmasını önlemek için, konik makaralar arasındaki 5°'lik açının (eksen açısı) aşılmaması tavsiye edilir.
Tipik olarak taşınan mallar 50 kg'dan fazla taşımamaktadır.
Çalışma sıcaklığı aralığı -5°C ila +40°C.

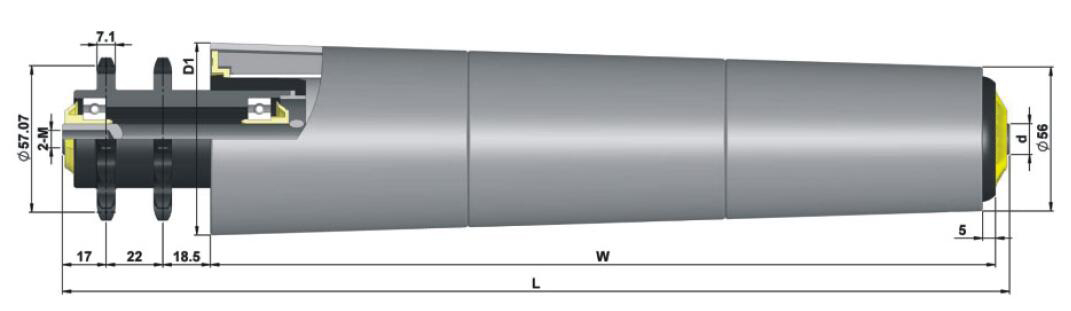

Tüp Mmalzeme | D1 | W | D2 | Şaft | E | L |
Çelik, paslanmaz çelik | 56 | 200 | 69 | Φ12 | E=W+63 | L=G+63 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |

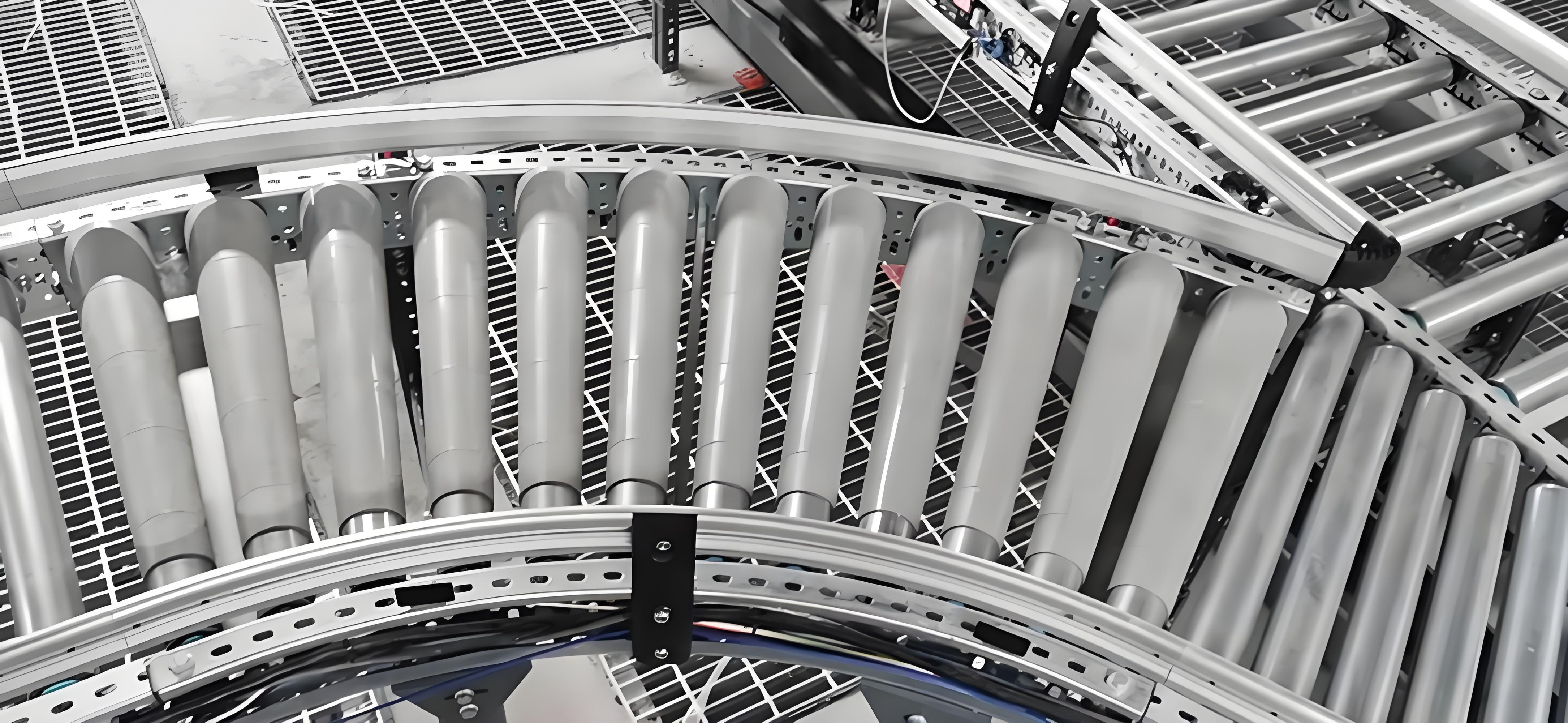

Orta Yük Kavisli Makaralı Konveyör Uygulaması
