64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419
Longwei'nin Mini Bilya Aktarma Ünitesi, geniş ürün yelpazesinde en küçük bilye ünitesine sahiptir. Garantili kaliteye sahip mini üniteler çok çeşitli endüstrilerde kullanılmaktadır. Mini bilyalı transfer üniteleri tam hareket ve konumlandırma sağlar ve vidalı cıvatayla yukarı veya aşağı sabitlenebilir. Bir CNC makinesi ve paslanmaz çelik bilya kullanılarak sağlam bir paslanmaz çelik gövde yapılır.

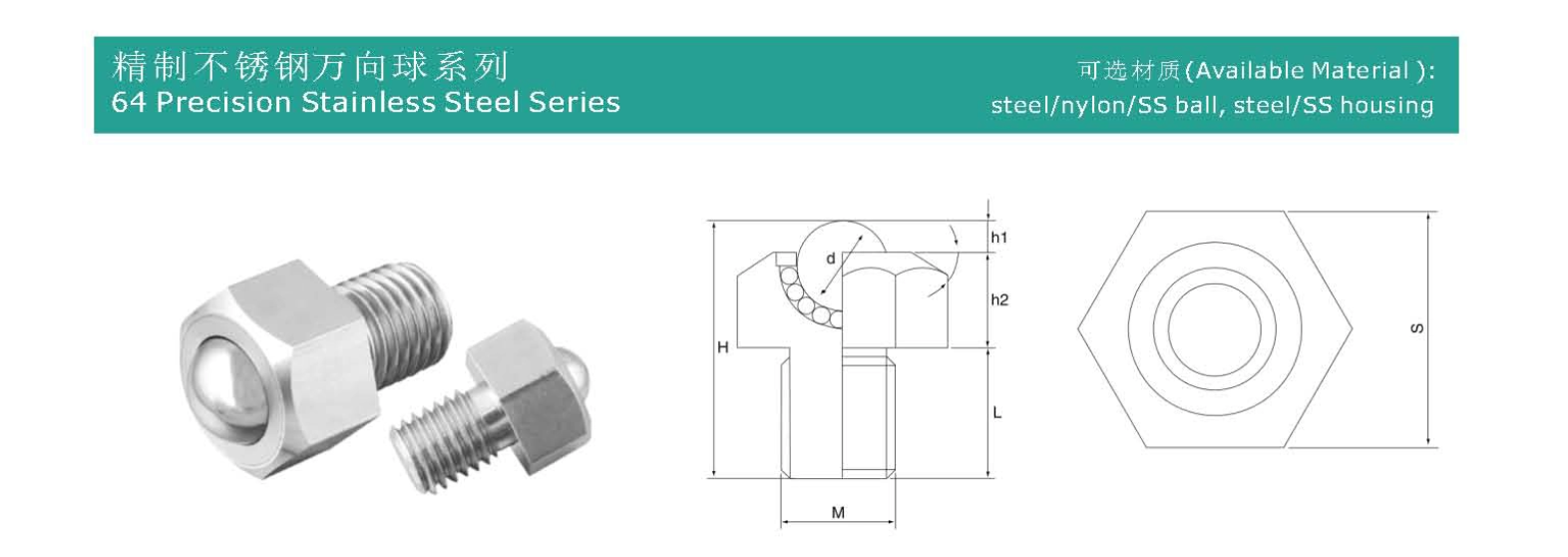

| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | ||||||||
| Malzeme | Öner | Maks. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |

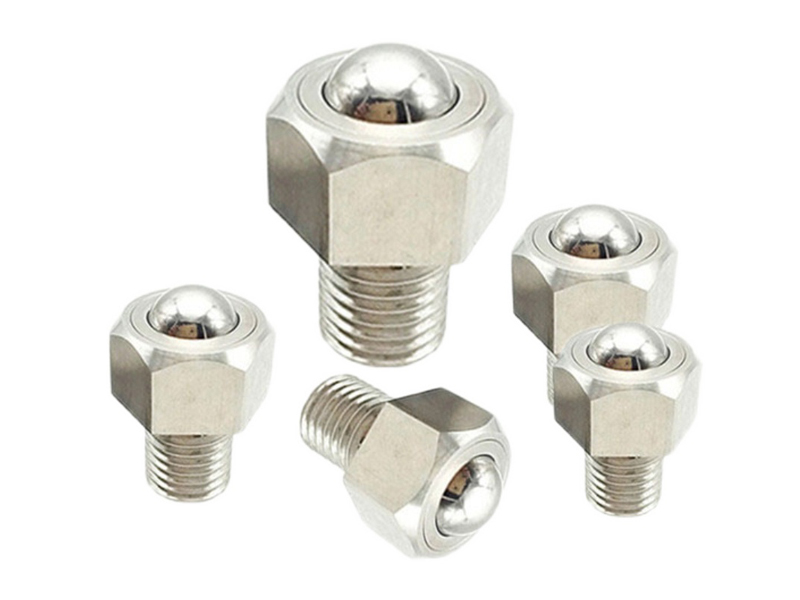

Bilye tekeri veya bilye pistonu olarak da bilinen Altıgen Dişli Montajlı Mini Hassas Bilyalı Transfer Ünitesi, yerçekimi desteği ve yön değişimi için kompakt ve hassas bir bileşendir. Çok yönlü, düşük sürtünmeli yuvarlanma ve kayma için üst kısmında hassas bir bilya kullanılır ve ekipmana kolay ve güvenli kurulum için altıgen dişli bir tabana sahiptir. Temel özellikleri kompakt tasarım, kolay kurulum, esnek dönüş ve stabil yük taşımadır.
Kolay Kurulum, Güvenli Sabitleme: Altıgen dişli tasarımı, yalnızca bir anahtarla basit kurulum ve sökme işlemine olanak tanır. Dişli bağlantı, güçlü dönme önleme özelliği ve sağlam destek sağlar.
Düşük Sürtünme, Yüksek Esneklik: Hassas bilya ve yuvarlanma yolu, ünitenin yük altında bile esnek bir şekilde dönmesine olanak tanıyarak ekipman aşınmasını ve güç tüketimini etkili bir şekilde azaltır.
Kompakt Yapı, Yerden Tasarruf Sağlar: Mini tasarım, alanı kısıtlı ekipmanlarda veya hassas cihazlarda kullanım için idealdir.
Yüksek Yük Kapasitesi: Küçük boyutuna rağmen sağlam gövdesi ve kaliteli malzemeleri sayesinde boyutlarına göre nispeten yüksek yüklere dayanabilmektedir.
Aşınmaya Dayanıklı ve Dayanıklı: Yüksek frekanslı çalışmaya uygun, uzun servis ömrü için yüksek mukavemetli, aşınmaya dayanıklı malzemelerden yapılmıştır.
Çoklu Malzeme Seçenekleri: Farklı ortamlara (örneğin genel endüstri, gıda, aşındırıcı, temiz odalar) uyacak çeşitli malzeme kombinasyonları mevcuttur.
Bu mini bilya transfer ünitesi, hassas konumlandırma, zahmetsiz taşıma ve yön değişikliği gerektiren uygulamalarda yaygın olarak kullanılır:
Hassas Aletler ve Test Ekipmanları: PCB armatürlerinde, optik masalarda, numunelerin düzgün hareket etmesi ve hassas konumlandırılması için ölçüm cihazı aşamalarında kullanılır.
Otomasyon Ekipmanları ve Üretim Hatları:
Yön Değiştirme Mekanizmaları: Montaj ve konveyör hatlarında iş parçalarının yolunu değiştirmek için.
Destek ve Kaydırma Mekanizmaları: Ağır dolaplar, şalt cihazları, takım tezgahı masaları için hareketi kolaylaştıran ayaklar.
Kalıplar ve Mastarlar: İnce ayar ve konumlandırma için büyük kalıpların veya mastarların altına monte edilir.
Lojistik ve Taşıma Sistemleri: Sıralayıcılarda, bilyalı transfer tablalarında, geleneksel silindirlere ek olarak kullanılır ve öğelerin çok yönlü serbest akışını sağlar.
Üst Sınıf Mobilya ve Sergileme Ekipmanları: Kayar kapılar, hareketli vitrinler, TV askıları gibi sorunsuz bir hareket deneyimi sağlar.
Bu ürünü seçerken aşağıdaki parametreleri göz önünde bulundurun:
Diş Belirtimi: örneğin, M6x1, M8x1,25, M10x1,5, vb. (Diş Çapı x Hatve).
Altıgen Boyutu (Düz Daireler Arasında): örneğin 8 mm, 10 mm, 13 mm vb. anahtarla eşleşmelidir.
Bilya Çapı: örneğin φ6mm, φ8mm, φ10mm, vb. Yük kapasitesini ve esnekliği belirleyen önemli bir parametre.
Toplam Yükseklik: Ekipman yerleşimini etkileyen, kurulumdan sonraki toplam yükseklik.
Statik Yük Kapasitesi: Tek bir ünitenin taşıyabileceği maksimum güvenli sabit yük.
Bilya ve Muhafaza Malzemesi: Yüke ve çevresel gereksinimlere (nem, kimyasallar, temizlik) göre seçilir.
Montaj Yöntemi: Vidanın dişli bir deliğe mi vidalandığını yoksa bir boşluk deliğinden mi geçirildiğini ve bir somunla mı sabitlendiğini doğrulayın.
Altıgen Diş Montajlı Mini Hassas Bilyalı Transfer Ünitesi, akıllı yapıyı, rahat kurulumu ve mükemmel performansı birleştiren işlevsel bir bileşendir. Kayma sürtünmesini yuvarlanma sürtünmesine dönüştürerek ekipmanın hareket performansını önemli ölçüde artırır ve onu hassas makineler, otomasyon ekipmanları ve çeşitli iş gücü tasarrufu sağlayan iletim çözümlerinde önemli bir temel bileşen haline getirir.
