62
RONWIN
HS Code: 8431390000
Genellikle "Hassas Bilyalı ve Soket Bağlantısı" veya "Minyatür Bilyalı Rulman" olarak anılan Paslanmaz Çelik Hassas Minyatür Bilyalı Eklem, son derece küçük, yüksek hassasiyetli bir mekanik bileşendir. Temel işlevi, sabit bir mahfaza içerisinde çok yönlü esnek dönüşe ve hassas açı ayarına olanak sağlamaktır. Bu, hassas bir şekilde eşleşen bir soket içinde serbestçe dönen yüksek hassasiyetli paslanmaz çelik bilye sayesinde elde edilir.
6204, 6205, 6206, 6208, 6210, 6215, 6219

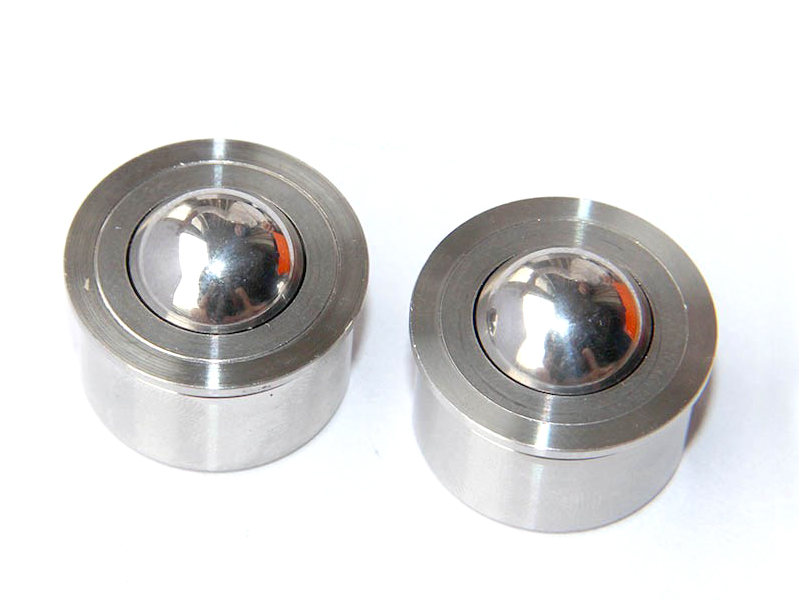

Longwei Automation'ın geniş ürün yelpazesinde mini bilya aktarma ünitesi en küçük bilya aktarma ünitesidir. Kalite güvencesi ile mini üniteler geniş bir endüstri yelpazesinde kullanılır ve sınırlı alana ve çalışma koşullarına sahip temiz odalar da dahil olmak üzere zorlu malzeme taşıma ortamlarında küçük parçaları tam olarak aktarmak ve konumlandırmak için kullanılabilir. Mini top transfer üniteleri tam hareket ve konumlandırma sağlar ve top yukarı veya aşağı doğru tutularak kullanılabilir. Paslanmaz çelik bilyalar ve düz gövde sabitlemesi ile sağlam bir paslanmaz çelik gövde yapmak için bir CNC makinesi kullanılır.

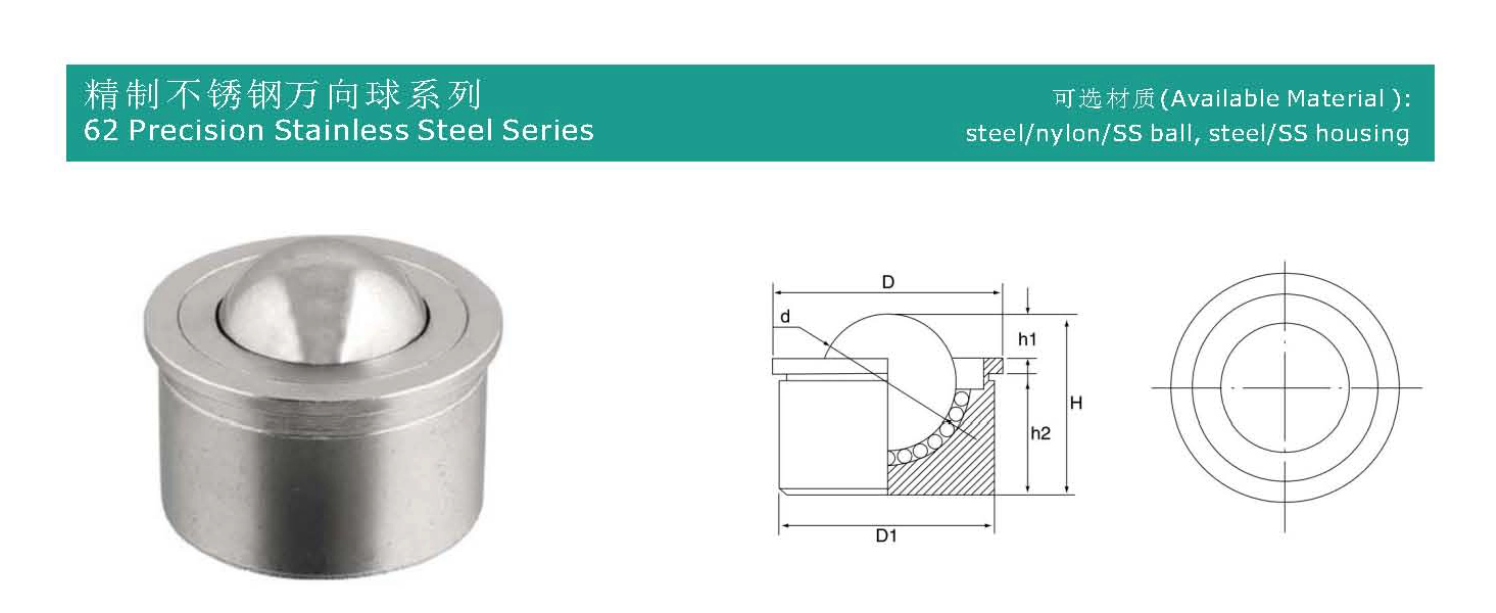

Tipine bağlı olarak "minyatür" bilya transfer üniteleri, 4mm'den 19mm'ye kadar değişen bilya boyutlarıyla tasarlanmıştır. Ünitelerin ağırlığı 5 g'dan 185 g'a kadardır ve 2 kg'dan 20 kg'a kadar (44 lbs.'ye kadar) yük değerleriyle sunulmaktadır. Boyutlar ve yükleme kapasitesi aşağıdaki tabloya bakınız.
| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||
| Malzeme | Öner | Maks. | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
Son derece küçük boyutlu olup, genellikle bilya çapları 1 mm ila 10 mm arasında değişir, hatta daha da küçüktür. Kompakt yapı, sınırlı alana sahip hassas aletler ve ekipmanlar için idealdir.
Bilya ve yuva, olağanüstü küresellik, yüzey kalitesi ve boyutsal toleranslar elde etmek için hassas taşlanmış ve parlatılmıştır.
Çok düşük dönme sürtünmesi ve başlangıç torku düzgün, hızlı tepki veren ve yapışmayan hareket sağlar.
440C: Yüksek karbonlu martensitik paslanmaz çelik, en yaygın seçimdir. Isıl işlemden sonra çok yüksek sertlik (HRC 58-62), mükemmel aşınma direnci ve iyi korozyon direnci sunar.
304/316: Üstün korozyon direncine öncelik vererek nispeten daha düşük sertliğe sahip olmasına rağmen kimya, tıp ve gıda endüstrileri gibi zorlu ortamlar için uygun olmasını sağlar.
Malzemeler: Genellikle 440C, 420C veya 304/316 Paslanmaz Çelikten üretilir.
Avantajları: Korozyon direnci, aşınma direnci, yüksek mukavemet, manyetik olmayan (veya zayıf manyetik) ve uzun servis ömrü.
"Evrensel" bir mafsal olarak, belirli bir konik açı (tipik olarak ±30°'den az) dahilinde herhangi bir yönde dönebilir ve dönebilir, böylece karmaşık, çok serbestlik dereceli harekete olanak tanır.
Küçük boyutuna rağmen, yüksek mukavemetli paslanmaz çelik kullanımı ve hassas tasarımı, boyutlarına göre nispeten önemli radyal ve eksenel yüklere dayanabilmesini sağlar.
Genellikle fabrikadan gelen gresle önceden yağlanır ve çoğu ortamda bakım gerektirmeden çalışmaya olanak sağlar. Servis ömrünü uzatmak için gerekirse yeniden yağlanabilir.
Olağanüstü özellikleri nedeniyle birçok yüksek teknoloji ve hassas alanda vazgeçilmezdir:
Hassas Aletler ve Optik Ekipman: Lazer hizalama sistemlerinde, mikroskop odaklama mekanizmalarında ve optik lensler için açısal ince ayar cihazlarında kullanılır.
Otomasyon ve Robotik: Robot bağlantılarında küçük bir dengeleme elemanı, hassas aktarım mekanizmalarında bağlantı noktası ve 3D yazıcılarda dengeleme mekanizması olarak görev yapar.
Tıbbi Cihazlar: Yüksek temizlik ve güvenilirliğin gerekli olduğu cerrahi robotlarda, endoskoplarda, dişçilik ekipmanlarında ve hassas infüzyon pompalarında uygulanır.
Havacılık ve Savunma: Jiroskoplarda, arayıcı başlıklarda, eylemsiz navigasyon sistemlerinde ve aşırı hassasiyet ve güvenilirlik gerektiren diğer uygulamalarda kullanılır.
Elektronik ve Yarı İletken: Hassas konumlandırma için ve çip test fikstürlerinde ve levha işleme ekipmanlarında tampon eleman olarak kullanılır.
İleri Teknoloji Tüketici Ürünleri: Üst düzey kameralar için gimballer ve hassas saatlerdeki mekanizmalar gibi.
Bu ürünü seçerken aşağıdaki parametrelere dikkat edin:
Bilya Çapı: Ürünün genel boyutunu belirleyen çekirdek boyutu.
Sap Çapı ve Toplam Uzunluk: Montaj parçasının boyutları.
Diş Belirtimi: Kurulum ve sabitleme için kullanılan M3, M4, M5 veya emperyal dişler gibi ortak metrik dişler.
Yük Kapasitesi: Hem eksenel hem de radyal yük değerlerini içerir.
Dönme Açısı: İzin verilen maksimum sapma açısı.
Malzeme ve Sertlik: Aşınma ve korozyon direnci gereksinimlerine göre seçilmiştir.
Hassasiyet Derecesi: Topun küresel toleransı ve yüzey pürüzlülüğü (Ra değeri) gibi.
Sonuç olarak, Paslanmaz Çelik Hassas Minyatür Bilyalı Eklem, modern hassas mühendislikte bir mücevherdir. Yüksek mukavemetli malzemeleri, minyatür üretim süreçlerini ve yüksek hassasiyetli standartları birleştirerek minimum alanda esnek, düzgün, hassas ve güvenilir çok yönlü hareket gerektiren uygulamalar için mükemmel bir çözüm sunar. Ekipman performansını artırmak ve hassas kontrol elde etmek için temel bir bileşendir.
