65
RONWIN
HS Code: 8431390000

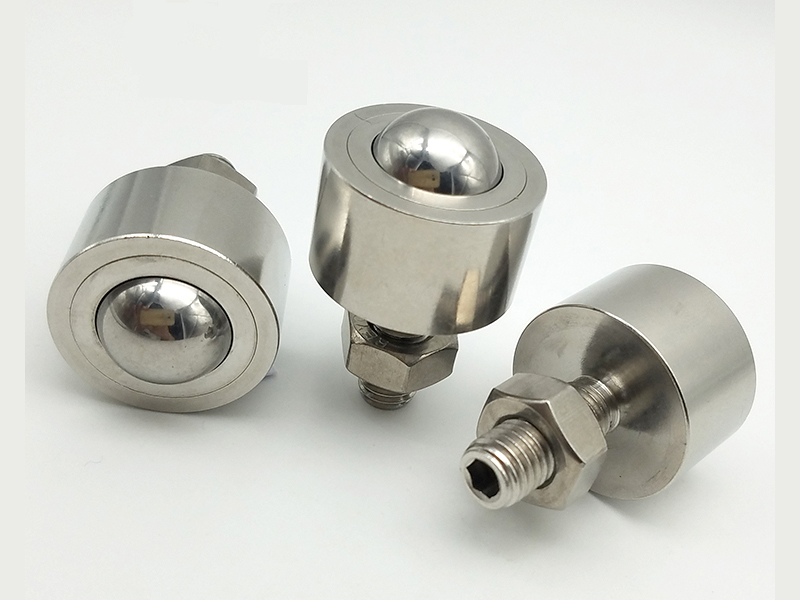

Bu, yaygın olarak "bilya pistonu" veya "yaylı bilya transferi" olarak da bilinen, dişli saplama montajına sahip minyatür bir bilye aktarma ünitesidir. Dişli montaj saplamasına sahip bir gövde içine yerleştirilmiş yüksek hassasiyetli bir bilyadan (tipik olarak paslanmaz çelikten yapılmış) oluşur. Top, düşük sürtünmeyle her yöne dönebilir. Temel işlevi, kayma sürtünmesini yuvarlanma sürtünmesine dönüştürerek hassas, düzgün hareket ve konumlandırma sağlamaktır.
Çok Düşük Yuvarlanma Sürtünmesi: Gereken minimum itici güçle düzgün ve hassas hareket sağlar. Yüksek Hassasiyet ve Tutarlılık: Hassas şekilde üretilmiş bilya ve gövde, konumlandırmada sorunsuz çalışma ve yüksek tekrarlanabilirlik sağlar.
Kolay Kurulum: Dişli saplama, ekipmandaki dişli bir deliğe doğrudan vidalamaya olanak tanır, kurulumu basit, güvenli ve karmaşık bağlantılardan arındırır.
Minyatür Tasarım: Küçük boyutu, alanın sınırlı olduğu hassas ekipmanlar için uygun olmasını sağlar.
Dayanıklılık ve Korozyona Direnç: Paslanmaz çelik yapı, temizlik gerektiren veya hafif aşındırıcı elementlerin bulunduğu çeşitli endüstriyel ortamlara uyum sağlamasına olanak tanır.
Yüksek Yük Kapasitesi: Küçük boyutuna rağmen yüksek sertlikteki malzemeler sayesinde tek bilyalı transfer ünitesi ciddi yüklere dayanabilir.

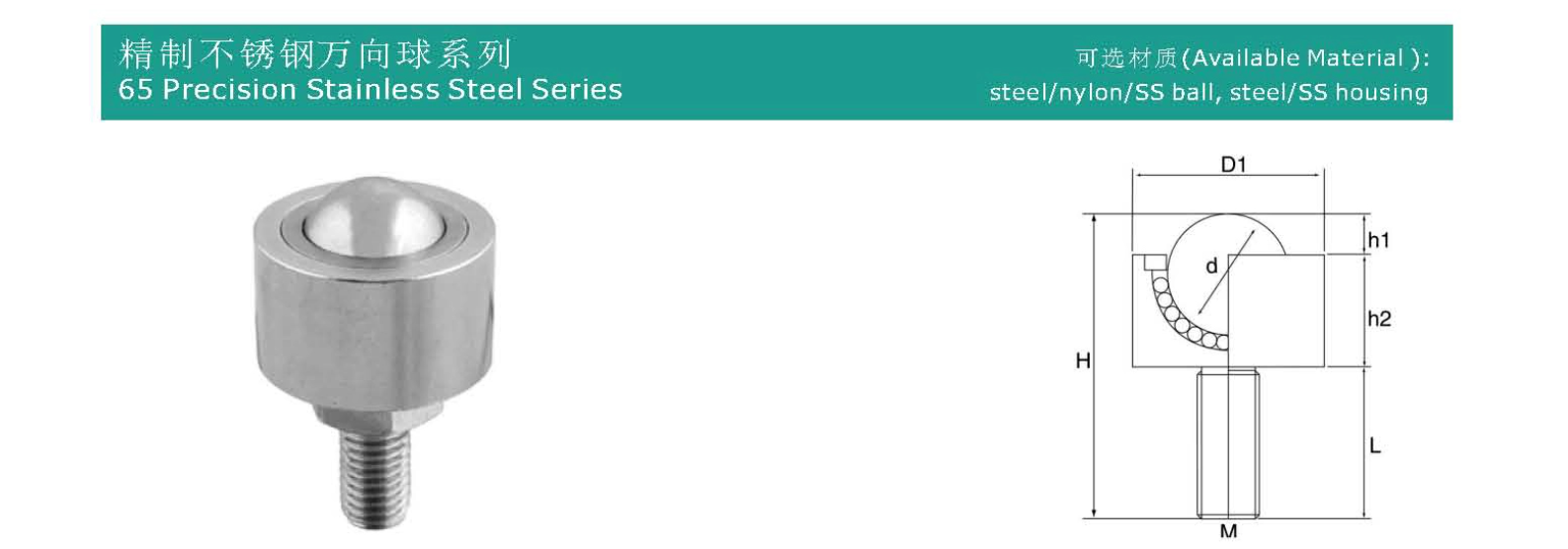

| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | ||||||||
| Malzeme | Öner | Maks. | d | D1 | H | sa1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
Hassas Bilya: Tipik olarak yüksek dereceli paslanmaz çelikten (örn. 440C) yapılmış olup, yüksek sertlik, aşınma direnci, korozyon direnci ve çok düşük yüzey pürüzlülüğü elde etmek için ısıl işleme ve hassas taşlamaya tabi tutulur.
Gövde ve Dişli Saplama: Gövde topu barındırır ve tipik olarak yerleşik bir yay ve basınç ayarlama mekanizması içerir. Güvenli kurulum için tabandaki dişli saplama (örn. M3, M4, M5, M6 metrik dişler) kullanılır.
İç Basınç ve Geri Dönüş Mekanizması: Yerleşik bir yay, top üzerinde sabit bir aşağı doğru basınç sağlayarak topun yük yüzeyi ile iyi temasını sürdürmesini sağlar ve basıldıktan sonra otomatik olarak orijinal konumuna geri döner.
Bir iş parçası veya ekipman bileşeni topa baskı yaptığında ve hareket ettiğinde, uygulanan sürtünme nedeniyle top döner.
Nokta teması ve yuvarlanma sürtünmesi içerdiğinden dinamik sürtünme, kayma sürtünmesinden çok daha düşüktür. Bu, az çaba gerektiren, pürüzsüz ve yapışmaz, hassas doğrusal veya dönme hareketiyle sonuçlanır.
Dişli Saplama Montajı: Taban plakasındaki dişli bir deliğe cıvataya benzer şekilde vidalanan harici bir dişe sahip olduğunu belirten kurulum yöntemini belirtir.
Paslanmaz Çelik: Mukavemet, aşınma direnci ve korozyon direnci sağlayan ana malzemeyi belirtir.
Hassasiyet: Küçük üretim toleranslarını, sorunsuz çalışmasını ve yüksek hassasiyetli uygulamalara uygunluğunu vurgular.
Minyatür: Tipik olarak 3 mm ila 10 mm arasında bir bilye çapı ve buna karşılık gelen küçük diş çapı ile küçük boyutunu belirtir.
Top Transfer Ünitesi: Temel işlevini gösterir; top herhangi bir yönde serbestçe dönebilir.
Bu ürün otomasyon ekipmanlarında, hassas aletlerde ve takım fikstürlerinde kritik bir bileşendir. Yaygın olarak kullanılmaktadır.
Hassas Doğrusal Kızaklar: Pasif bir destek silindiri görevi görerek ana kılavuz rayının düzgün, kaymaz hareket elde etmesine yardımcı olur.
Ağır Yük Taşıma ve Kaydırma: Bir platformun altına monte edilir ve ağır iş parçalarını veya ekipmanı kolayca taşımak için pürüzsüz bir taban plakasıyla birlikte kullanılır.
Takım Fikstürleri ve Konumlandırma Mekanizmaları: İş parçalarını desteklemek ve yönlendirmek için CNC işleme ve muayene ekipmanlarında kullanılır, hızlı ve doğru konumlandırma sağlar.
Taşıma ve Ayıklama Sistemleri: Yön değişikliği veya hafif itme gerektiren bölümlerde düşük dirençli kılavuz tekerlek görevi görür.
Aletler ve Ofis Ekipmanları: Hareketli bileşenleri desteklemek için tarayıcı ve yazıcı gibi cihazların içinde kullanılır.
Top Çapı: örneğin 5 mm, 6,35 mm (1/4 inç), 8 mm vb.
Dişli Saplama Özelliği: örneğin, M4x0,7, M6x1,0, 1/4"-20UNF, vb.
Toplam Yükseklik / Montaj Yüksekliği: Kurulumdan sonraki genel boyutlar.
Statik Yük Kapasitesi: Sabit durumda taşıyabileceği maksimum güvenli yük.
Dinamik Yük Kapasitesi: Yuvarlanırken dayanabileceği önerilen yük.
Bilya Malzemesi ve Sertliği: Genellikle 440C paslanmaz çelik, HRC ≥ 58.
Yay Kuvveti: Topa basmak için gereken, temas stabilitesini ve esnekliğini etkileyen kuvvet.
Dişli Saplama Montajlı Paslanmaz Çelik Minyatür Bilyalı Transfer Ünitesi küçük ama hayati bir mühendislik bileşenidir. Akıllı mekanik tasarımı sayesinde kontrol edilmesi zor kayma sürtünmesini verimli yuvarlanma sürtünmesine dönüştürür. Bu, çeşitli hassas ekipmanlar için sorunsuz, az çaba gerektiren ve hassas bir hareket çözümü sağlar. Sağlam, dayanıklı ve kurulumu kolay özellikleri, onu son derece güvenilir otomasyon sistemleri tasarlayan mühendisler için ideal bir seçim haline getiriyor.
