16
RONWIN
HS Code: 8431390000
Geri çekilebilir yaylı top transfer ünitesi, yastıklama ve sıfırlama işlevlerini birleştiren özel bir top transfer bileşenidir. Temel özelliği, bilya kafasının dikey basınç altında aşağı doğru sıkıştırılmasına ("geri çekilmesine") ve basınç kaldırıldığında otomatik olarak orijinal konumuna geri dönmesine olanak tanıyan dahili bir yay mekanizmasıdır. Geri çekilebilir bir yastıklama işlevi eklerken standart bir bilye transfer ünitesinin düşük sürtünmeli yuvarlanma özelliklerini korur; bu da onu yükseklik değişimlerini idare etmeyi, yastıklama sağlamayı veya kontrollü basınç uygulamayı gerektiren hassas uygulamalarda yaygın olarak kullanılmasını sağlar.
Yay Kuvveti/Başlangıç Basıncı: Bilye başlığının geri çekilmesini başlatmak için gereken minimum kuvvet (N veya kgf).
Strok/Geri Çekme Mesafesi: Bilye kafasının en yüksek noktasından en alçak noktasına kadar gidebileceği maksimum sıkıştırılabilir mesafe (mm).
Toplam Yükseklik ve Montaj Boyutları: Kurulumdan sonraki genel boyutları ve montaj dişi/deliği özelliklerini içerir.
Top Başlığı Çapı ve Malzemesi: Yük kapasitesini ve çevreye uygunluğunu belirler.
Yük Kapasitesi: Dayanabileceği maksimum yük (statik ve dinamik).
Tekrarlanabilirlik Hassasiyeti: Çoklu sıkıştırma ve sıfırlama döngülerinden sonra başlangıç konumuna dönme tutarlılığı.
| model numarası | malzeme | yükleme kapasitesi (kg) | ağırlık (g) | |
| önermek | maks. | |||

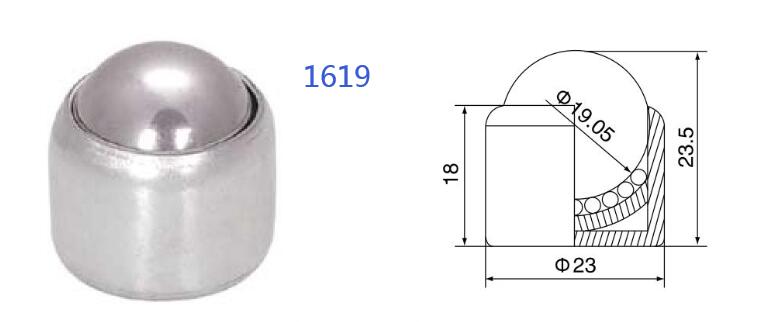

| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| model numarası | malzeme | yükleme kapasitesi (kg) | ağırlık (g) | |
| önermek | maks. | |||

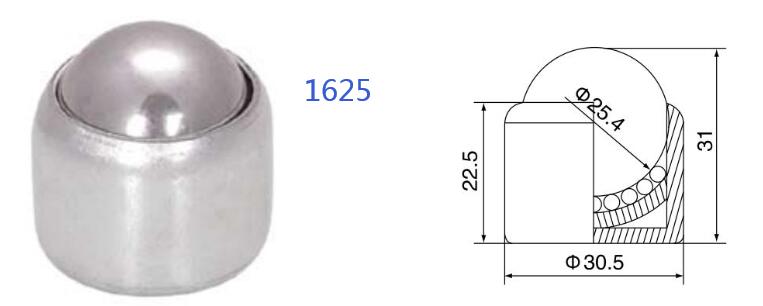

| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
Bu ürün genellikle aşağıdaki temel bileşenlerden oluşur:
Top Kafası: Pürüzsüz bir yüzeye, yüksek sertliğe ve aşınma direncine sahip, her yönde düzgün yuvarlanma sağlayan yüksek hassasiyetli bir metal (paslanmaz çelik 440C gibi) veya seramik küre.
Bilye Soketi: Genellikle düşük sürtünmeli ve aşınmaya dayanıklı malzemelerden (mühendislik plastiği, bronz veya sertleştirilmiş çelik gibi) yapılmış, bilye kafasını barındıran çanak şeklindeki yuva. İç duvarı bilye kafasıyla tam olarak eşleşerek serbestçe yuvarlanmasını sağlar.
Yay Mekanizması: "Geri çekilme" fonksiyonunu sağlayan çekirdektir. Bilye yuvasının altına bir yay yerleştirilmiştir.
Tip: Helisel sıkıştırma yayı, disk yay veya elastomer (poliüretan gibi) olabilir.
Fonksiyon: Kontrol edilebilir, dikey elastik kuvvet sağlar.
Muhafaza/Montaj Manşonu: Tüm iç mekanizmayı içeren silindirik bir metal kabuk. Ekipman taban plakalarına veya çerçevelerine güvenli kurulum için genellikle harici dişlere (örn. M serisi metrik dişler) veya bir montaj flanşına sahiptir.
Conta (Opsiyonel): Daha yüksek gereksinimlere sahip bazı modellerde, iç mekanizmaya toz ve pislik girmesini önleyen ve uzun süreli güvenilir çalışma sağlayan bir sızdırmazlık halkası dahil edilmiştir.
Yastıklama ve Şok Emme: Yay, iş parçalarından veya ekipmandan gelen darbe enerjisini etkili bir şekilde emer, hem iş parçasını hem de ekipmanın kendisini korur ve gürültüyü azaltır.
Yükseklik Değişikliklerine Uyum: Bir konveyör hattındaki iş parçaları eşit olmayan yüksekliklere sahip olduğunda, yay sıkıştırması bu yükseklik farkını otomatik olarak telafi ederek tüm iş parçalarının etkili bir şekilde desteklenmesini ve sorunsuz bir şekilde taşınmasını sağlar.
Sabit Basıncın Sağlanması: Yay kuvveti, iş parçası üzerinde sabit, kontrol edilebilir aşağı veya yanal basınca dönüştürülebilir ve sıklıkla konumlandırma, kenetleme veya tutma uygulamalarında kullanılır.
Aşırı Yük Koruması: Kazara aşırı yüklenme durumunda, top kafası tamamen geri çekilerek mekanik bir güvenlik koruma fonksiyonu sağlar.
Otomatik Sıfırlama: Yukarıdan gelen basınç kaldırıldığında yay, bilyeli kafa düzeneğini hemen orijinal konumuna geri iterek bir sonraki döngüye hazır hale getirir.
Sürekli Dönme Fonksiyonu: Top kafası, sıkıştırılmış, uzatılmış veya herhangi bir ara pozisyonda düşük sürtünmeli yuvarlanma kabiliyetinin tamamını korur.
Başlangıç Durumu: Yüksüz durumda yay uzatılır ve bilya başlığı en yüksek konuma itilir.
Sıkıştırma ve Geri Çekme: Bir iş parçası, yayın ön yükünü aşan bir kuvvetle bilye kafasına bastırdığında, bilye kafası düzeneği yay kuvvetinin üstesinden gelir ve bir bütün olarak aşağıya doğru hareket eder ("geri çekilir").
Yuvarlanma ve Yastıklama: Geri çekilme sırasında ve herhangi bir pozisyonda stabilize edildiğinde, yay sürekli olarak yastıklama ve destek sağlarken, bilya kafası iş parçasını hareket ettirerek serbestçe yuvarlanabilir.
Sıfırlama: İş parçası çıkarıldığında ve basınç ortadan kalktığında, yayın kuvveti bilyeli kafa düzeneğinin tamamını başlangıçtaki en yüksek konumuna geri iter.
Bu bileşen, esnek ve uyarlanabilir kullanım gerektiren otomasyon ayarlarında yaygın olarak kullanılır:
İş Parçası Konumlandırma ve Sıkıştırma: CNC işleme veya muayene fikstürlerinde iş parçalarını üstten veya yandan sıkıştırmak için kullanılırken termal genleşme/büzülme veya küçük konum ayarlamaları nedeniyle harekete izin verir.
Ayırma ve Yönlendirme Mekanizmaları: İş parçalarını yönlendirmek ve yönlerini değiştirmek için ayırma noktalarında geri çekilme ve yuvarlanma özelliklerinden yararlanır.
Z Ekseni Ayarlanabilir Aktarma Platformları: Farklı yükseklikteki iş parçalarını desteklemek için kullanılır ve tüm iş parçası alt yüzeylerinin birleşik bir tahrik yüzeyine (ör. bant veya üst plaka) temas etmesini sağlar.
Aşırı Yük Koruma Cihazları: Sıkışmaya yatkın alanlara monte edilir; direnç aşırı olduğunda top kafası geri çekilerek ekipmanın hasar görmesi önlenir.
Hassas Montaj Hatları: Hassas bileşen yüzeylerinin çizilmesini önlemek için montaj işlemi sırasında uyumlu destek sağlar.
Geri çekilebilir yaylı bilya transfer ünitesi son derece entegre, akıllı bir bileşendir. Çok yönlü yuvarlanmayı yaylı yastıklamayla ustalıkla birleştirerek, sert darbe, yükseklik tutarsızlıkları ve esnek kelepçeleme ihtiyacı gibi otomasyon sistemlerindeki genel zorlukları çözer. Hassas montaj, malzeme taşıma ve işleme fikstürleri alanlarında önemli bir çözüm olarak hizmet vererek mekanik ekipmanlara daha fazla uyarlanabilirlik ve güvenilirlik kazandırır.
