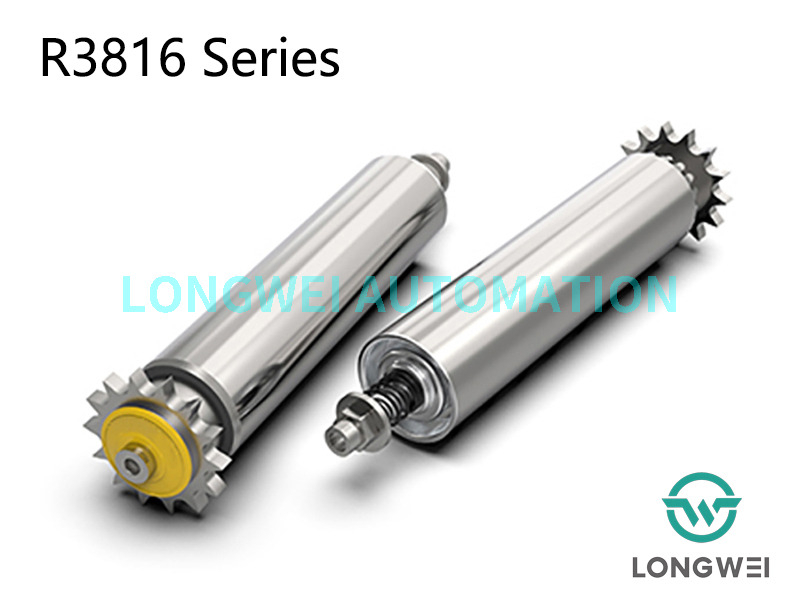

R3816
RONWIN
HS Code: 8431390000
Uygulama alanı
Hafif ve orta ağırlıklı karton ve konteynerler gibi dahili taşıma ve biriktirme ünitesi taşıma konveyör sistemleri. Ayrıca paketleme sektöründe kullanıma ve tampon bölümlerinin uygulanmasına da uygundur.
Ayarlanabilir birikim kuvveti
Silindirin ucundaki somun, biriktirme kuvvetinin oldukça esnek bir şekilde ayarlanmasına olanak tanır. Sürtünme muhafazasını oluşturmak için hem aşınma direncini hem de ömrünü önemli ölçüde artıran benzersiz bir malzeme kullanıldı.
Dayanıklı
Hassas bilyalı rulman, çelik rulman muhafazasına sıkı bir şekilde bastırıldığından, silindir düzgün çalışma ve dayanıklılıktan yararlanır.
Teknik veriler
| Genel teknik veriler | |
| Maks. yük kapasitesi | 120 KG |
| Maks. konveyör hızı | 30 m/dak |
Sıcaklık çaldı | −5 ila +40 °C |
| Malzeme | |
| Tüp | Karbon çeliği, paslanmaz çelik |
| Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
| Rulman hortumu | Çelik, çinko kaplama |
| Uç kapağı | Çelik, çinko kaplama |
| Rulman | Hassas bilyalı rulman |
| Tahrik elemanı | |
Tek/çift sıralı dişli | Çinko kaplamalı çelik, siyah oksidasyon |
| Tasarım versiyonları | |
| Yüzey işleme | Çinko kaplama, krom kaplama |
| Tüp kollu | PP kol, PU kol |
| Gecikme | Kauçuk, PU |

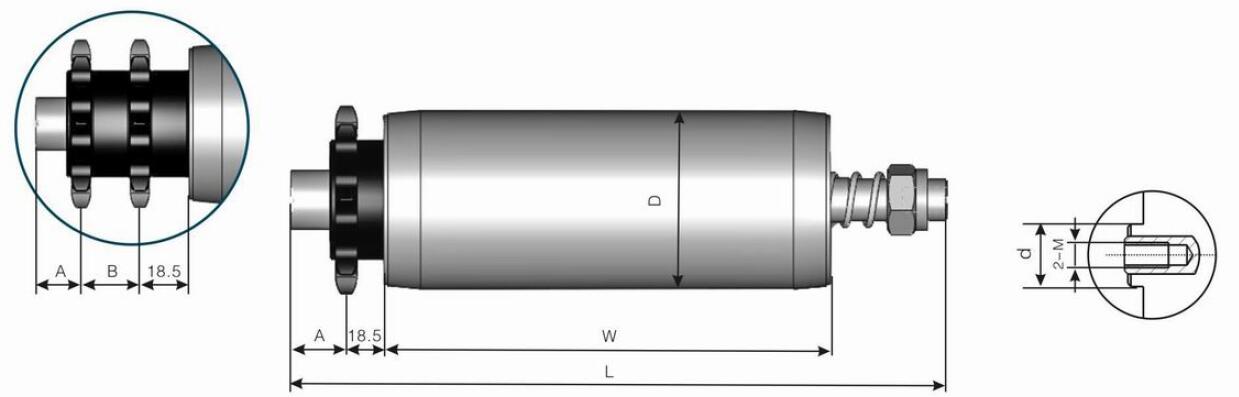

Diyagramı R3816 Çelik Tek Sıralı Dişli Ayarlanabilir Biriktirme Silindiri
R3816 serisinin boyutları tek sıralı çelik zincir dişlisi, dişi dişli montajlı ayarlanabilir konveyör rulosu
Tüp Mmalzeme | D × T | Şaft | L | Sproket |
Çelik, paslanmaz çelik | 50×1,5 | Φ12 | L=G+70 | 08B14T |
Çelik, paslanmaz çelik | 60×2,0 | Φ15 | L=G+70 | 08B14T |
Çelik, paslanmaz çelik | 76×3,0 | Φ20 | L=G+78 | 10A13T |
