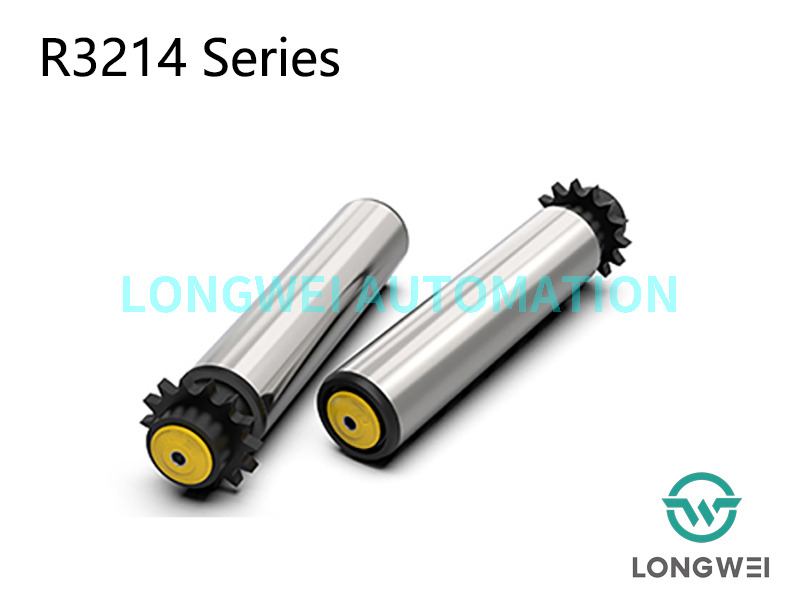

R3214
RONWIN
HS Code: 8431390000
Tek sıralı polimer dişli biriktirme konveyörü rulosu, güç aktarımı ve biriktirme/tamponlama işlevlerini birleştiren yüksek performanslı, özel bir rulodur. Eşsiz polimer (mühendislik plastiği) zincir dişlisini ve biriktirme mekanizmasını kullanarak, aktarma hattında düzgün malzeme iletimi, zorla birikim ve basınç tahliyesi sağlarken, tüm silindirleri ortak bir tahrik mili aracılığıyla eşzamanlı olarak dönecek şekilde tahrik eder. Modern modüler taşıma sistemlerinde, özellikle de hafif ila orta yükleri taşıyan montaj hatları, paketleme hatları ve tasnif hatlarında önemli bir bileşendir.
Tipik bir teleskop beslemeli biriktirme konveyörü silindiri, biriktirme gücü yüke bağlıdır ve belirli bir ölçekte otomatik olarak değiştirilebilir.
Hassas bilyalı rulman, polimer rulman yatağı ve uç kapaktan oluşan rulman ünitesi kritik öneme sahiptir. Sadece iyi görünüm için değil, aynı zamanda düzgün ve sessiz çalışma için de gereklidir.
Çalışma ortamında silindirin uç kapağı toza ve su sıçramalarına karşı oldukça dayanıklıdır.
Standart çelik dişlilerle karşılaştırıldığında, tahrik elemanı olarak yüksek performanslı polimer dişliler kullanılır ve bu da daha düşük çalışma gürültüsü sağlar.
Taşınan malların ağırlığı genellikle 10-30 kg'dır.
Sıcaklıklar -5°C ila +40°C arasındadır.
Tüp Mmalzeme | D × T | Şaft | L | Sproket |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/Φ15 | L=G+41 | 08B14T |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/Φ15 | L=G+41 | 08B14T |
Dişli Tahrik: Her silindirin bir ucunda bir polimer dişli bulunur. Ortak bir zincir tüm makara dişlilerine bağlanır ve tek bir tahrik motoru (tipik olarak konveyör ucuna monte edilir) tarafından tahrik edilir. Bu, tüm silindir sırasının senkronize, aynı yönde ve aynı hızda dönmesini sağlayarak istikrarlı bir itme kuvveti sağlar.
Biriktirme Fonksiyonu: Dişli veya makaralı rulmanın içine özel bir sürtünmeli kavrama veya tek yönlü kavrama mekanizması entegre edilmiştir. Hattaki bir iş parçası bir engel (örneğin bir durdurucu, yoğun bir aşağı akış prosesi) nedeniyle durdurulduğunda, diğer engelsiz makaralar zincir tarafından tahrik edilmeye devam ederken, bu engellenen konumdaki silindir dahili kavramanın etkisi altında otomatik olarak dönmeyi durdurabilir veya boşta kalabilir.
Basınç Tahliyesi: Durdurulan silindir ile hala dönmekte olan dişli arasında kayan sürtünme meydana gelir, böylece iş parçasının ilerideki engele karşı sürekli uyguladığı basınç ortadan kaldırılır. Bu, iş parçasının deformasyonunu, hasarını ve hat "trafik sıkışıklığını" önler.
| Özellik | Avantajları ve Açıklama |
|---|---|
| Polimer Dişli | Hafif: Toplam ağırlığı ve sürücü yükünü azaltarak enerji tasarrufu sağlar. Düşük Gürültü: Metal dişlilere göre daha sessiz çalışır. Kendiliğinden yağlamalı/Korozyona Dirençli: Nemli, temiz veya hafif aşındırıcı ortamlar için uygundur. Aşınmaya Dayanıklı: Yüksek kaliteli mühendislik plastikleri (örn. Naylon, POM) servis ömrünü garanti eder. |
| Zorunlu Senkron Tahrik | Kararlı İtme Gücü: Tüm silindirler zincir tarafından pozitif yönde tahrik edilerek tutarlı taşıma kuvveti sağlanır. Daha ağır yükleri veya düzensiz tabanlı eşyaları itmek için uygundur. Esnek Düzen: Tahrik mili konumu esnek olup, uzun mesafeli konveyör tasarımına olanak sağlar. |
| Sıfır Basınç Birikimi | İş Parçalarını Korur: Birikme bölgesinde karşılıklı sıkıştırmadan kaynaklanan ürün hasarını (örn. karton deformasyonu, ürün çizikleri) önler. Tıkanmaları Azaltır: İş istasyonları arasındaki hız farklarını dengeleyerek üretim hattında doğal tamponlama oluşturur. Motor Yükünü Azaltır: Biriktirme sırasında bazı silindirlerin durması nedeniyle sistem yükü otomatik olarak azalır. |
| Modüler Tasarım | Kolay Kurulum ve Bakım: Standart boyutlar, tek tek silindirlerin hızlı bir şekilde değiştirilmesine olanak tanır. İyi Sistem Uyumluluğu: Biriktirme bölümü olarak mevcut zincirli veya bantlı konveyör sistemlerine kolaylıkla entegre edilebilir. |
| Uygun Yük | Öncelikle kartonlar, kutular, hafif paletler, plastik kaplar, bileşen düzenekleri vb. gibi hafif ila orta yükler için. |
Paketleme Hatları: Sorunsuz proses akışını sağlamak için kapatma makineleri, etiketleme makineleri veya paletleyicilerden önce tampon birikimi oluşturur.
Montaj Hatları: İş parçalarını montaj istasyonlarından önce geçici olarak depolayarak operatörlerin kendi hızlarında çalışmalarına olanak tanıyarak "tek parça akış" veya esnek üretime olanak tanır.
Ayıklama Sistemleri: Ayıklama noktalarından önce kuyruk biriktirme bölümü görevi görerek ayıklayıcıların düzenli çalışmasını sağlar.
Muayene ve Yeniden İşleme İstasyonları: Kalite denetimi ve manuel yeniden kontrol için geçici depolama alanları sağlar.
Gıda, İlaç, Elektronik Endüstrileri: Polimer malzemenin temiz ve paslanmaz özelliği sayesinde hijyen ve korozyon direnci gerektiren temiz odalar için uygundur.
Standart Güçle Çalışan Silindirlere (Birikmeyen): Standart silindirler sıfır basınç birikimine ulaşamaz. İleriye doğru bir engel tüm hattın sıkışmasına neden olur veya iş parçasının şiddetli sıkışmasına neden olur.
Çok Sıralı Dişli Biriktirme Silindirlerine kıyasla: Tek sıralı tasarım daha ekonomik ve kompakt olup, daha dar taşıma yolları veya daha hafif yükler için uygundur. Çok sıralı (çift/üçlü) tasarımlar, daha geniş ve daha ağır yükler için daha fazla itici güç ve denge sağlar.
Motorsuz (Yerçekimi) Biriktiren Silindirlere Karşı: Motorsuz silindirler, öğeleri hareket ettirmek için yerçekimine veya harici kuvvete dayanır ve yatay hatlarda aktif taşıma kuvveti sağlayamaz. Birikme etkileri silindirlerin doğal dönme direncine bağlıdır.
Tek sıralı polimer dişli biriktirici konveyör rulosu, hat akışı ve tampon dengeleme zorluklarını gideren ustaca bir mühendislik çözümüdür. Pozitif zincir tahrikini esnek kavrama tabanlı birikim mekanizmasıyla birleştirir ve polimer dişlilerin kullanımı yoluyla performansı, maliyeti ve dayanıklılığı optimize eder. Yatay veya hafif eğimli hatlarda eşzamanlı taşıma ve kontrollü birikim gerektiren otomatik malzeme taşıma sistemleri için bu ürün, güvenilir ve verimli bir temel bileşen seçimidir.
