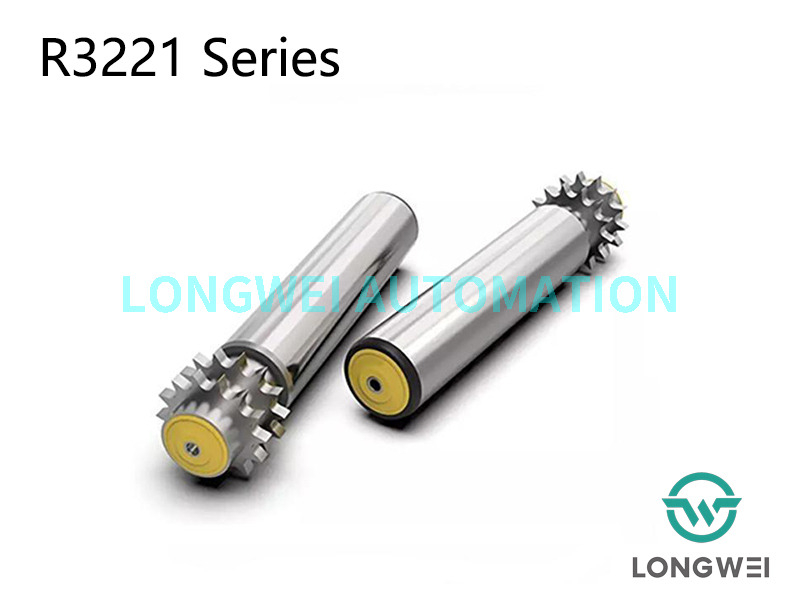

R3221
RONWIN
HS Code: 8431390000
Bu, bir biriktirme konveyörünün teleskopik besleme bölümü (veya yerleştirme bölümü) için özel olarak tasarlanmış, özel olarak tasarlanmış işlevsel bir silindirdir. Çift sıralı çelik dişlileri entegre eder ve tüm silindir hattının dönüşünü senkronize etmek için harici bir zincir tarafından tahrik edilir, böylece besleme bölgesinde düzgün ve kontrollü malzeme aktarımı sağlanır. Temel işlevi, değişken besleme konumlarına uyum sağlamak, malzemeleri ana konveyör hattına etkili ve merkezi bir şekilde yönlendirmek ve gerektiğinde aşağı yöndeki biriktirme işleviyle sorunsuz bir şekilde arayüz oluşturmaktır.
Bu ürün kendi kendine hareket etmez; genel bir tahrik sistemi içindeki önemli bir pasif aktüatördür. Tasarımı üç ana fonksiyon etrafında dönmektedir: güç aktarımı, yük taşıma ve teleskopik adaptasyon.
Rulo Gövdesi:
Tipik olarak güç verilmeyen bir silindir (yani yerleşik motor yok).
Uygun sürtünme katsayıları ve aşınma direncini sağlamak için yüzey çinko kaplı, krom kaplı veya gerektiği şekilde kaplanabilir (poliüretan, kauçuk vb. ile).
Malzemeler için doğrudan yük taşıma ve taşıma yüzeyi görevi görür.
Çift Sıralı Çelik Dişliler:
Senkron Tahrik: Tek bir kapalı döngü zincir, tüm silindirlerdeki ilgili dişlilere bağlanarak tüm hattın senkronize dönüşünü sağlar ve malzemenin yanlış hizalanmasını önler.
Yük Dağıtımı: Çift sıralı tasarım, zincir gerginliğini iki dişliye dağıtarak, özellikle daha uzun, daha ağır yüklü teleskopik bölümler için aktarım düzgünlüğünü ve güvenilirliğini artırır.
Hassas Aktarım: Çelik dişliler zincirle yüksek hassasiyette kavrama sağlayarak sabit tahrik oranını korur.
Temel Özellik: İki paralel çelik dişli, silindir milinin bir veya her iki ucuna güvenli bir şekilde monte edilmiştir.
Malzeme: Tipik olarak 45# çelik veya 40Cr gibi malzemelerden yapılmış olup, yüksek mukavemet ve aşınma direnci sağlamak için söndürme ve temperleme ısıl işlemine tabi tutulur.
İşlevler:
Rulman ve Mil Ucu Yapısı:
Zincirden gelen radyal çekme kuvveti altında düzgün dönüş sağlamak için ağır hizmet tipi sabit bilyalı rulmanlar veya iğneli rulmanlar kullanır.
Şaft ucu tasarımı, silindirin eksenel olarak (uzunluk yönü boyunca) hareket etmesine izin verecek şekilde teleskopik mekanizmanın destek yapısıyla (örneğin, kayar ray braketleri) uyumlu olmalıdır.
Teleskopik Adaptasyon Arayüzü:
Silindirin tahrik mili veya montaj braketi, konveyörün teleskopik kesitli çerçevesine bağlanacak şekilde tasarlanmıştır.
Zincirli tahrik sistemi ayrıca, besleme uzunluğu değiştiğinde tahrik zincirinin uygun gerilimi ve bağlantıyı sürdürmesini sağlamak için teleskopik olarak da tasarlanmalıdır (çoğunlukla otomatik zincir gergileri, üniversal mafsallar veya hareketli tahrik modülleri kullanılarak).
Sistem Bileşimi: Bu silindir "teleskopik besleme" modülünün temel bileşenidir. Modülün tamamı ayrıca şunları içerir: teleskopik çelik çerçeve, tahrik motoru + redüktör, kapalı tahrik zinciri, gerdirme cihazı ve kontrol sistemi.
İş akışı:
Tahrik motoru, tahrik dişlisini redüktör aracılığıyla döndürür.
Tahrik dişlisi, kapalı döngü zinciri aracılığıyla, çift sıralı dişli makaralarının tüm sırasının eşzamanlı olarak dönmesini sağlar.
Dönen silindirler üzerine konulan malzemeler sorunsuz bir şekilde ana hatta iletilir.
Besleme noktasının ayarlanması gerektiğinde, teleskopik bölümün tamamı (tüm silindirler ve çerçevesi dahil) bir motorla veya manuel olarak çalıştırılarak uzar veya geri çekilir. Zincirli tahrik sistemi buna göre uyum sağlayarak kesintisiz tahrik sağlar.
Yüksek Senkronizasyon, Kararlı Taşıma: Çift sıralı dişli ve zincir tahriki, tüm silindirler arasında kesinlikle tutarlı hız sağlayarak malzemenin yanlış hizalanmasını, kaymasını veya hareketli bölümde sıkışmasını etkili bir şekilde önler.
Yüksek Yük Kapasitesi ve Güvenilirlik: Çelik zincir dişlisi ve ağır hizmet tipi rulman tasarımı, önemli darbe yüklerine ve sürekli gerilime dayanabilir ve ağır malzemelerin (örn. plakalar, profiller, kasalar) beslenmesi için uygundur.
Biriktirme Fonksiyonu için Tasarlanmıştır: Sonraki biriktirme konveyörleriyle mükemmel uyumludur. Ana hat durakladığında (biriktiğinde), besleme silindirleri eşzamanlı olarak durabilir; veya birikim bölgesindeki durdurucularla koordineli olarak sürekli düşük hızda çalışacak şekilde tasarlanabilir.
Yüksek Uyarlanabilirlik: Teleskopik tasarım, sabit besleme noktaları ile değişken yükleme konumları arasındaki uyumsuzluğu çözerek sistem yerleşim esnekliğini artırır.
Nispeten Basit Bakım: Dişli ve zincirli tahrik, olgun, güvenilir bir mekanik aktarım yöntemidir. Bakım sezgiseldir ve aşınan parçaların (örneğin zincir) değiştirilmesi kolaydır.
Otomotiv İmalatı: Kaporta atölyelerinde çelik sacları veya bileşenleri malzeme arabalarından üretim hattına merkezi olarak beslemek için kullanılır.
Sac ve İnşaat Malzemesi İşleme: Makas makineleri veya abkant preslerle koordineli olarak plakaların teleskopik olarak beslenmesini sağlar.
Büyük Ölçekli Paketleme ve Depolama: Ağır kasaları veya paletleri mobil taşıma ekipmanından ana biriktirme konveyör hattına yerleştirir.
Montaj Üretim Hatları: Farklı iş istasyonlarına parça sağlayan, konumu ayarlanabilir bir besleme bölümü olarak hizmet verir.
Ahşap İşleme ve Mobilya İmalatı: Ahşap panelleri veya levhaları işleme merkezlerine besler.
Silindir Özellikleri: Çap (örneğin, Φ60mm, Φ89mm), namlu uzunluğu, duvar kalınlığı.
Dişli Parametreleri: Diş sayısı (örn. 10T, 12T), hatve (örn. ISO 08B, 10A, 12A), sıra aralığı, malzeme ve sertlik.
Yük Kapasitesi: Silindir başına nominal dinamik ve statik yük.
Mil Ucu ve Rulmanlar: Mil çapı, rulman tipi ve yağlama yöntemi.
Kurulum Merkezi Mesafesi: Taşıma düzgünlüğünü etkileyen bitişik silindirler arasındaki mesafe.
Uyumlu Zincir Modeli: Dişlilerle tam olarak eşleşmelidir.
Teleskopik Strok: Şaft uzunluğunu ve destek yapısını özelleştirmek için silindir için gereken maksimum hareket aralığı belirtilmelidir.
Sistemik Tasarım: Bu silindir tek başına kullanılamaz. Teleskopik besleme tahrik modülünün tamamı için entegre bir tasarım ve kurulumun parçası olmalıdır.
Zincir Gerdirme ve Hizalama: Güvenilir zincir gerdirme ve yönlendirme mekanizmaları, özellikle teleskopik hareket sırasında atlama veya raydan çıkmayı önlemek için çok önemlidir.
Yağlama ve Bakım: Hizmet ömrü ve sessiz çalışma sağlamak için dişlilerin, zincirlerin ve yatakların düzenli olarak yağlanması gerekir.
Güvenlik Koruması: Açıkta kalan zincirler ve dişliler, dolaşma tehlikesini önlemek için çıkarılabilir güvenlik korumalarına sahip olmalıdır.
Başvuru agerçek
Hafif karton ve konteynerler gibi dahili taşıma ve biriktirme ünitesi taşıma konveyör sistemleri. Ayrıca tampon bölümlerinin uygulanması ve ambalaj endüstrisinde kullanıma da uygundur.
Dçabuk iyileşebilir
Silindirin tahrik kafası olarak çelik dişlinin kullanılması, poliamid dişliden daha dayanıklıdır.
Düzgün çalışma ve düşük gürültülü
Silindirin düzgün çalışma ve düşük gürültülü avantajlara sahip olmasını sağlayan hassas bilyalı rulman ve polimer rulman muhafazası.
Lateral yükleme
Standart konfigürasyonda, uç kapaklı ve rulmanlı rulman yatağı, silindir tüpüne bastırılır ve tüp uçları yuvarlatılır, böylece malzemelerin yandan kolayca taşınması sağlanır.
Kir ve suya karşı iyi koruma
Uç kapağı contasının tasarımı, toza ve sıçrayan suya karşı mükemmel direnç sağlayarak yatağı korur.
Tteknik veriler
Genel teknik veriler | |
Maks. yük kapasitesi | 20 KG |
Maks. konveyör hızı | 30 m/dak |
Sıcaklık aralığı | −5 ila +40 °C |
Malzeme | |
Tüp | Karbon çeliği, paslanmaz çelik |
Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
Rulman muhafazası | Poliamid, siyah |
Uç kapağı | Polipropilen, sarı/gri |
Rulman | Hassas bilyalı rulman |
Dnehir Elemanı | |
Tek/çift sıralı dişli | Çinko kaplamalı çelik, siyah oksidasyon |
De-tasarım versiyonları | |
Yüzey işleme | Çinko kaplama, krom kaplama |
Tüp kollu | PP kol, PU kol |
Gecikme | Kauçuk, PU |
Çift sıralı çelik zincir dişlisi biriktirme silindirinin şeması

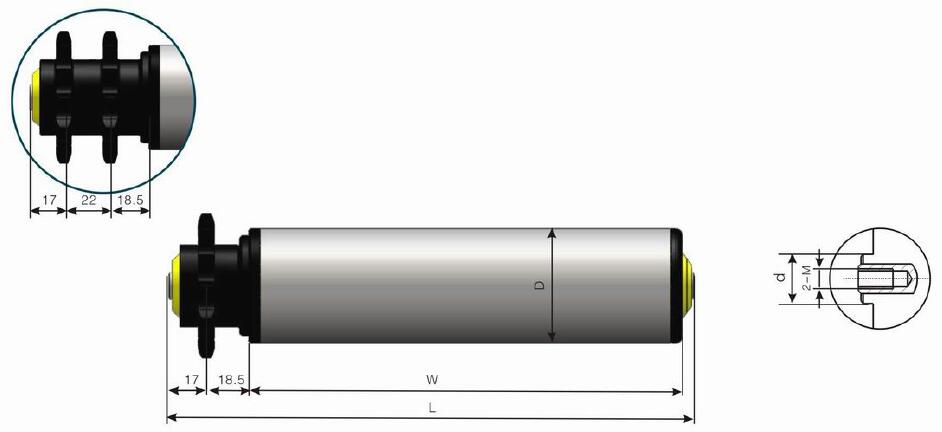

R3221 serisinin dişi dişli montajlı boyutu
Tüp Mmalzeme | D × T | Şaft | L | Sproket |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/Φ15 | L=G+63 | 08B14T |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/Φ15 | L=G+63 | 08B14T |
