Yaylı Yük Üstten Flanş Montajlı Bilyalı Transfer Üniteleri

1. Temel Tanım ve Çalışma Prensibi

Bu, temel işlevi esnekliğe ve otomatik sıfırlama özelliğine sahip çok yönlü bir yuvarlanma destek noktası sağlamak olan kombine bir cihazdır.

Çalışma Prensibi:

• Yük Taşıma ve Yuvarlanma: Bir nesne (örneğin, iş parçası, ekipman, plaka) bu cihaz üzerinde hareket ettiğinde, ağırlığı bilye aktarma ünitesinin bilyesine baskı yapar. Bilya aktarımı düşük sürtünmeyle herhangi bir yatay yönde yuvarlanabilir, böylece ağır nesneler kolayca yönlendirilir ve hareket ettirilir.

• Yastıklama ve Sıkıştırma: Yük aşırı olduğunda veya aşağıya doğru bir darbe meydana geldiğinde, basınç iç yayın ön yükünün üstesinden gelir ve tüm bilya transfer ünitesinin (yuva ve bilya dahil) yayı aşağı doğru sıkıştırmasına neden olur.

• Otomatik Sıfırlama ve Yükseklik Telafisi: Yük azaldığında veya darbe ortadan kalktığında yay yukarı doğru itilir ve bilya transfer ünitesini orijinal yüksekliğine döndürür. Bu tasarım, düzgün olmayan ekipmanı veya palet yüzeylerini telafi eder ve titreşimi ve darbeyi emer.

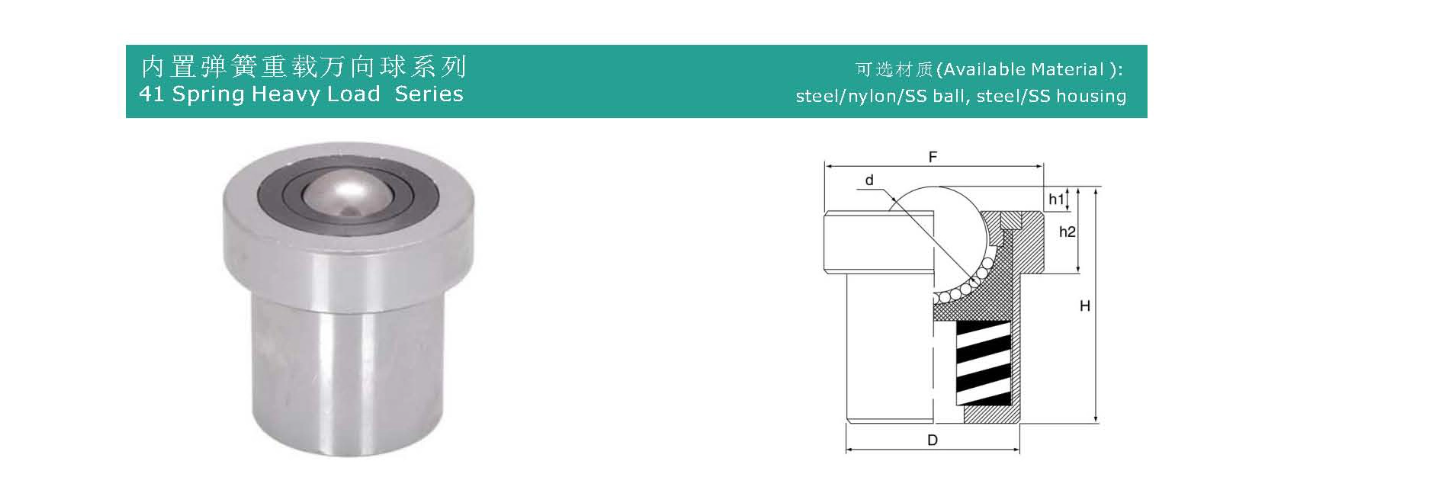

2. Ana Bileşenler

• Bilyalı Transfer Kafası: Çekirdek hareketli bileşen. Tipik olarak hassas bir metal (örneğin, karbon çeliği, paslanmaz çelik) veya naylon bilya ve buna uygun bir soketten (rulman muhafazası) oluşur. Soket genellikle topun birden fazla yönde sorunsuz bir şekilde dönmesini sağlayan çok sayıda küçük bilyalı rulman içerir.

• Yay: Temel fonksiyonel bileşen. Bilya transfer kafasının altına monte edilerek yukarıya doğru itme ve yastıklama özelliği sağlar. Yay kuvveti yük gereksinimlerine göre tasarlanmıştır.

• Flanş Montaj Tabanı: Yapısal taban ve kurulum arayüzü. Montaj delikleri çemberi olan disk şeklinde veya silindirik bir yapıdır. Cıvata veya vidalar kullanılarak konveyör hatlarındaki ekipman platformlarına, çerçevelere veya destek plakalarına kolayca ve güvenli bir şekilde sabitlenebilir.

• Muhafaza/Manşon: Genellikle yayı ve bilya transfer yuvasının bir kısmını çevreleyen silindirik bir yapıdır. Yayı korumaya, toz ve döküntülerin girmesini engellemeye ve yayın dikey hareketine rehberlik etmeye yarar.

3. Öne Çıkan Özellikler ve Avantajlar

• Yastıklama ve Şok Emme: Yay, taşıma sırasında oluşan darbeleri ve titreşimleri etkili bir şekilde emer ve taşınan hassas ekipmanı ve ürünleri korur.

• Kendiliğinden Uyarlanan Yükseklik: Düzensiz destek yüzeylerini otomatik olarak telafi ederek tüm destek noktalarının yükü eşit şekilde paylaşmasını sağlar.

• Yüzey Koruması: Hem ekipman hem de bilya transfer ünitesinin kendisi üzerindeki sert darbeleri azaltarak servis ömrünü uzatır. Yumuşak malzemelerden (örn. ahşap, bazı plastikler) yapılmış konveyör yüzeyleri için yay basıncı girintileri önleyebilir.

• Esneklik ve Düşük Sürtünme: Top transferlerinin doğal çok yönlü yuvarlanma kapasitesini koruyarak ağır nesnelerin konumlandırılmasını ve döndürülmesini çok kolaylaştırır.

• Kolay Kurulum: Flanş tasarımı, çok hızlı ve güvenli kurulum sağlar; yalnızca cıvatalama gerektirir.

• Ayarlanabilir Ön Yük (Bazı Modeller): Bazı ileri teknoloji modeller, farklı yük gereksinimlerini karşılamak için ayarlanabilir yay ön yükü sunabilir.

4. Uygulama Senaryoları

Bu cihaz esneklik, yastıklama ve hassas konumlandırma gerektiren malzeme taşıma ve işleme sistemlerinde yaygın olarak kullanılır:

• Montaj Hattı Konveyör Sistemleri: Özellikle iş parçalarının bir hattan diğerine sorunsuz bir şekilde geçmesi gereken bağlantı noktalarında yastıklama ve döndürme istasyonu görevi görür.

• Kalıp/Kalıp Değiştirme ve Konumlandırma: Ağır kalıpların hareketini desteklemek ve kolaylaştırmak için büyük damgalama preslerinde, enjeksiyonlu kalıplama makinelerinde vb. kullanılır.

• Hassas Montaj Platformları: Ağır bileşen konumlarının manuel olarak ince ayarlanmasının gerekli olduğu hassas montaj masalarında destek noktaları olarak hizmet eder.

• Ağır Ekipman Çevirisi: Takım tezgahlarını, büyük dolapları vb. taşımak için kullanılır; yay yüklemesi düz olmayan zeminlerden kaynaklanan titreşimleri emebilir.

• Kaldırıcılar ve Kaldırma Platformları: Platform için kılavuz ve tamponlayıcı destek noktaları görevi görür.

• Özel Takımlar ve Fikstürler: İş parçasının "yüzdürülmesinin" gerekli olduğu test veya işleme istasyonlarında.

5. Önemli Hususlar ve Seçim Kriterleri

• Yük Kapasitesi: En kritik seçim parametresidir. Her bir bilye ünitesinin taşıması gereken maksimum statik ve dinamik yük hesaplanmalı ve ilgili özelliklere sahip bir ürün seçilmelidir. Yük kapasitesi öncelikle yayın sertliği ile belirlenir.

• Strok: Yayın maksimum sıkıştırılabilir mesafesi. Bu strokun beklenen yükseklik değişimlerini ve darbeleri karşılamaya yeterli olduğundan emin olmak gerekir.

• Top Malzemesi ve Boyutu:

• Malzeme: Paslanmaz çelik bilyeler korozyona dayanıklıdır; gıda, ilaç veya temiz ortamlar için uygundur; karbonlu çelik bilyalar ekonomiktir ve yüksek yük kapasitesine sahiptir; Naylon toplar ürün yüzeylerini çizmez.

• Boyut: Daha büyük bilya çapları genellikle daha düzgün yuvarlanma ve daha yüksek yük kapasitesi sağlar.

• Kurulum Boyutları: Flanşın delik çapının, delik aralığının (PCD) ve genel boyutlarının ekipmandaki mevcut alana uygun olduğunu doğrulayın.

• Çalışma Ortamı: Uygun malzemeyi (örn. paslanmaz çelik) ve yağlama tipini seçmek için sıcaklığı, nemi, aşındırıcı kimyasalların varlığını vb. göz önünde bulundurun.
