RONWIN
HS Code: 8431390000
Üst Flanş Montajlı Ağır Yük Bilyalı Transfer Ünitesi, ağır hizmet tipi, çok yönlü bir malzeme taşıma bileşenidir. Ana bilyanın herhangi bir yönde serbestçe dönmesine olanak tanıyan çok sayıda küçük, hassas yatak bilyası içeren bir mahfazaya oturtulmuş büyük, yük taşıyan bir bilyadan oluşur. "Üst Flanş Montajı", ünitenin bir yüzeydeki (masa veya konveyör yatağı gibi) önceden kesilmiş bir deliğe düşürüldüğü ve üstten cıvatalarla sabitlendiği, kurulum ve sökmeyi çok basit hale getiren kurulum yöntemini ifade eder. Bu üniteler, son derece ağır yüklerin minimum eforla hareketini desteklemek ve kolaylaştırmak üzere tasarlanmıştır.
Ağır Hizmet Malzemeleri: Ana bilya ve mahfaza, maksimum güç, aşınma direnci ve dayanıklılık için genellikle sertleştirilmiş çelikten, paslanmaz çelikten veya bazen krom çelikten yapılır.
Büyük Yük Taşıyan Bilya: Birincil bilya, yüksek nokta yüklerini daha geniş bir yüzey alanına dağıtmak üzere tasarlanmış, standart ünitelerdekilerden önemli ölçüde daha büyüktür.
Yüksek Kapasiteli Rulman Mekanizması: Yuva, ana bilyanın çok düşük sürtünmeyle dönmesine olanak tanıyan sertleştirilmiş hassas bilyalarla ("transfer" mekanizması) doldurulmuştur. Bunlar genellikle mühürlenir ve ömür boyu kalıcı olarak yağlanır.
Kolay Kurulum: Ünite, montaj plakasının üst yüzeyine dayanan bir flanşa veya dudağa sahiptir. Bu flanştaki deliklerden geçen cıvatalarla sabitlenir. Bu onun tanımlayıcı özelliğidir.
Alttan Erişime Gerek Yok: Masanın altından erişim gerektiren cıvatalı ünitelerin aksine, üst flanş üniteleri yukarıdan takıp çıkarılabilir. Bu birçok yapı için büyük bir avantajdır.
Güvenli ve Sağlam: Flanş, cıvatalandığında ağır, değişken yükler altında devrilmeye ve sallanmaya karşı dayanıklı, geniş ve sağlam bir taban sağlar.
Aşırı Ağırlık için Tasarlandı: Bunlar ışıklı kutular için değildir. Bireysel üniteler, birim başına birkaç yüz kilogramdan (kg) birkaç bin kg'a kadar değişen dinamik yük kapasitelerine sahip olabilir.
Statik Yük Değeri: Statik yük kapasitesi (yük sabitken) genellikle dinamik değerden 3 ila 5 kat daha yüksektir ve depolanan yükler altında deformasyon olmamasını sağlar.
Çok Yönlü Hareket: Başlıca avantajı, yüklerin minimum itme kuvveti ile herhangi bir yatay yönde hareket ettirilmesine ve kolayca döndürülmesine olanak sağlamasıdır.
Düşük Başlangıç ve Yuvarlanma Sürtünmesi: Yüksek kaliteli üretim, yumuşak hareket sağlar, "yapışmayı-kaymayı" önler ve ağır öğelerin hassas şekilde konumlandırılmasını mümkün kılar.
Görev Döngüsü: Zorlu endüstriyel ortamlarda sürekli veya yarı sürekli kullanım için tasarlanmıştır.
Yaylı Seçenekler: Birçok ağır hizmet modeli, topu montaj yüzeyinin biraz üzerine kaldıran bir yay mekanizmasıyla mevcuttur. Bu, kullanılmadığında yükü yüksek tutar ve yükün birden fazla ünite arasında paylaşılmasını sağlar.
Sızdırmazlık: Seçenekler arasında iç yatakları zorlu ortamlarda uzun ömür açısından kritik olan toz, döküntü ve nemden korumak için kauçuk contalar veya labirent contalar bulunur.

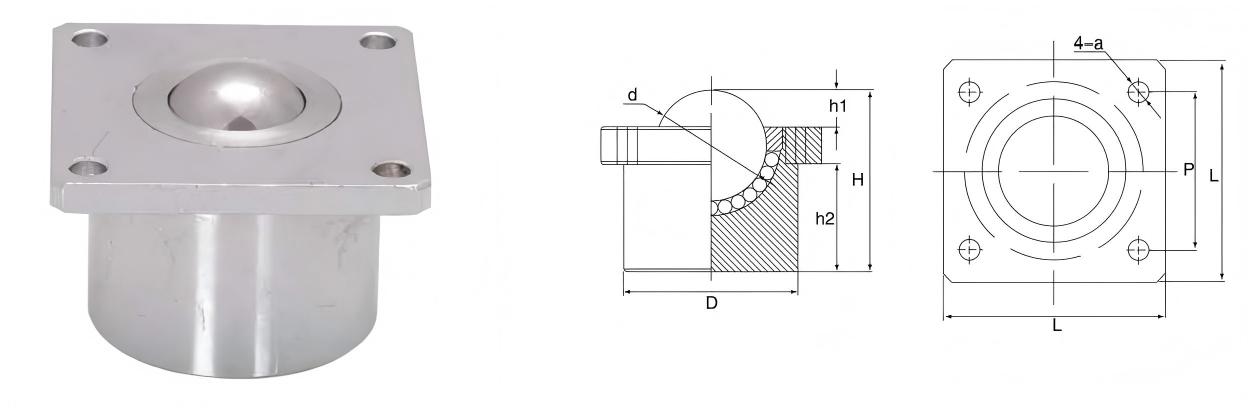

| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||||
| Malzeme | Öner | Maks. | d | D | h1 | h2 | H | L | P | a | ||
| 2712 | BS/CS | 15 | 20 | 12 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 100 |
| 2725 | BS/CS | 150 | 200 | 25.4 | 45 | 5.6 | 31.7 | 42 | 57 | 45 | 6 | 490 |
| 2730 | BS/CS | 250 | 300 | 30.16 | 54 | 6.5 | 37.5 | 50 | 68 | 54 | 6.5 | 1100 |
| 2738 | BS/CS | 350 | 400 | 38.1 | 60 | 12.7 | 36.6 | 62 | 76 | 58 | 7.0 | 1400 |
| 2751 | BS/CS | 600 | 700 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 6400 |
Muazzam güç, kolay montaj ve çok yönlü hareketin benzersiz birleşimi, bu üniteleri belirli ağır yük senaryolarında vazgeçilmez kılmaktadır.
Otomotiv İmalatı: Motor blokları, şanzımanlar ve araç şasileri gibi ağır bileşenleri konumlandırmak ve döndürmek için montaj mastarlarında ve bağlantı elemanlarında kullanılır.
Havacılık: Büyük uçak kanatlarının, gövde bölümlerinin ve diğer bileşenlerin hassas hareketini ve hizalanmasını kolaylaştırmak.
Endüstriyel Makineler: Büyük preslerin, enjeksiyonlu kalıplama makinelerinin ve CNC ekipmanlarının montaj ve kurulumuna yardımcı olmak.
Çok Yönlü Transfer: Bilyalı transfer ünitelerinden oluşan bir ızgara, masa yüzeyine aynı hizada monte edilir (genellikle "top transfer masası" olarak adlandırılır). Bu, ağır paletlerin, kasaların veya makinelerin bir konveyör hattından kolayca itilebileceği, 90 derece döndürülebileceği veya başka bir konveyöre aktarılabileceği bir bölge oluşturur.
Yön Değiştirme İstasyonları: Karmaşık konveyör sistemleri olmadan ürün akış yolunun değiştirilmesi gereken lojistik ve üretim hatlarında kritik öneme sahiptir.
Sac Metalin Desteklenmesi ve Taşınması: Büyük, ağır metal sacları (örneğin çelik plaka) desteklemek için abkant presler ve lazer kesicilerle birlikte kullanılır ve operatörlerin yüzeyi çizmeden işleme için bunları konumlarına kaydırmasına olanak tanır.
Yükleme İskeleleri ve Depolar: Binlerce kilogram ağırlığındaki tam yüklü paletlerin kamyonlara girip çıkmasına yardımcı olmak için ağır hizmet tipi iskele plakalarına veya döşeme bölümlerine gömülüdür.
Palet Döndürücüler: Ağır paletleri sarma veya paletten çıkarma amacıyla döndürmek için tasarlanmış cihazlarda önemli bir bileşen olarak kullanılır.
Ağır bir bileşenin bir operatör veya robot tarafından kolayca yeniden konumlandırılmasını veya döndürülmesini gerektiren herhangi bir özel iş bağlama fikstürü veya montaj aparatı genellikle bu üniteleri içerir.
| Özellik | Üst Flanş Montajı | Cıvata Bağlantılı Montaj (Saplama Tipi) | Alt Flanş Montajı |
|---|---|---|---|
| Montaj Yöntemi | Deliğe düşürüldü, üstten cıvatalandı. | Dişli saplama alttan dişli bir deliğe vidalanmıştır. | Cıvatalar flanştan yukarıdan geçiyor ancak flanş oturuyor altında montaj yüzeyi. |
| Kurulum Kolaylığı | Çok Kolay. Alt erişime gerek yok. | Zor. Hassas dokunma ve altına erişim gerektirir. | Ilıman. Bir boşluk deliği ve somunlar için alttan erişim gerektirir. |
| Yük Altında Stabilite | Mükemmel. Geniş flanş sallanmaya karşı dayanıklıdır. | İyi ama iplik gücüne bağlı. | Mükemmel, üst flanşa benzer. |
| En İyisi | Alttan erişimin kısıtlı olduğu kalın plakalar, masalar ve yüzeyler. | Güçlü bir ipliğin oluşturulabileceği ince yüzeyler. | Mükemmel düzeyde düz bir üst yüzeyin kritik olduğu durumlar. |
Üst Flanş Montajlı Ağır Yük Bilyalı Transfer Üniteleri, büyük, hantal yükleri herhangi bir yönde zahmetsizce taşımanız gerektiğinde başvuracağınız çözümdür. Sağlam yapıları aşırı stres altında güvenilirlik sağlarken, üstten monteli flanş tasarımları benzersiz kurulum esnekliği sunar. Otomotiv tesislerinden ağır makine atölyelerine kadar en zorlu endüstriyel ortamlarda verimli, ergonomik ve güvenli malzeme taşıma sistemleri oluşturmaya yönelik temel bileşenlerdir.
