| Malzeme： | |
|---|---|
| Montaj Yöntemi： | |
| Yüzey İşlem： | |
| Mil Tipi： | |
| Çap： | |
| Miktar： | |

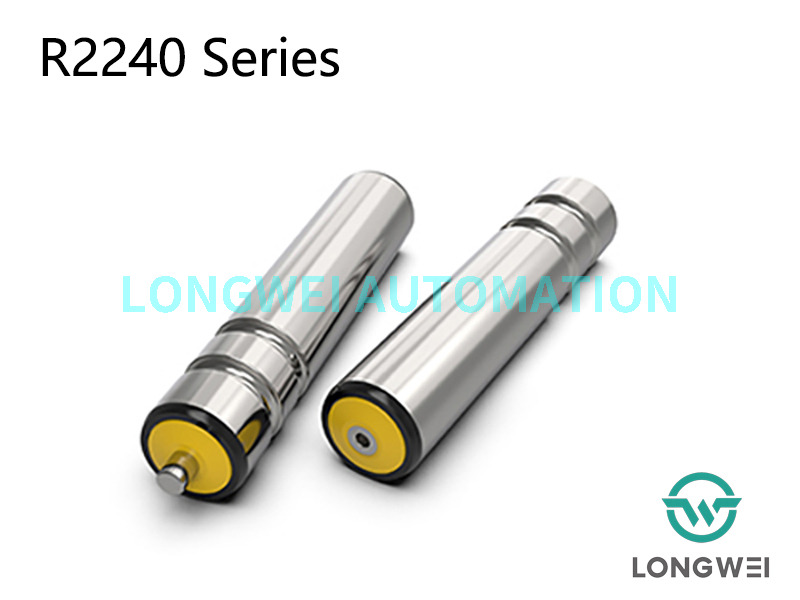

R2240
RONWIN
HS Code: 8431390000
Zincir tahrikli rulo ile karşılaştırıldığında, kayış tahrikli konveyör rulosu yüksek hız ve düşük gürültü avantajlarına sahiptir, hafif veya orta kutu tipi teslimatta yaygın olarak uygulanır.
Rulman ünitesi hassas bilyalı rulman, polimer rulman muhafazası ve uç kapağından oluşur. Sadece güzel görünüm için değil, aynı zamanda pürüzsüz, sessiz çalışma ve su geçirmezlik açısından da önemlidir.
Silindirin uç kapağı, çalışma ortamındaki toza ve su sıçramasına karşı dayanıklıdır.
Standart tip dışında olukların konumu ve sayısı özelleştirilebilir.
O-halkalı yuvarlak kayış tahrikli yivli silindir, yüksek hızlı taşımaya uygundur. Taşıma hızı, rulo çapına ve uzunluğuna göre değişebilir, maksimum hız 120 m/dk'ya kadar çıkabilir.
Çalışma sıcaklığı aralığı -5°C ila +40°C.
Çift Yivli Kayış Tahrikli Şanzımanın Özellikleri.
-Esnek düzen, kolay kurulum ve bakım;
- Tork zayıflaması hızlıdır, tek bir motor tahrikli silindir genellikle yalnızca 7 ~ 8 pasif silindiri etkili bir şekilde çalıştırabilir, tek bir taşıma iş parçasının ağırlığı, bir taşıma ünitesinde 30 kg'ı geçmemelidir;
-O-ring yuvarlak kayış kurulumu belirli miktarda ön yük gerektirir, farklı "O" kayış üreticileri, ön yük farklı olacaktır. (detaylar için lütfen profesyonel "O" kayış tedarikçilerine danışın), genellikle %5~%8 (yani, teorik alt çap halka uzunluğunun %5~%8'i).

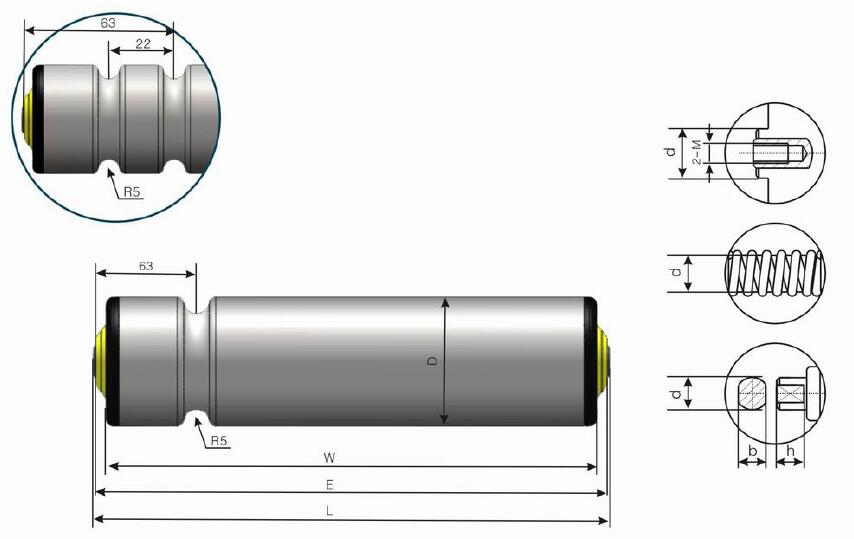

DR240 Çift Yivli O-kayışlı Konveyör Rulosunun Şeması
Yaylı kurulumlu R2240 serisinin boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 38×1,2 | Φ12 | E=W+8 | L=G+30 |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/11 HEX | E=W+10 | L=G+32 |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/11 HEX | E=W+10 | L=G+32 |
R2240 serisinin dişi dişli montajlı boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 38×1,2 | Φ12 | E=W+8 | L=G+10 |
Çelik, paslanmaz çelik | 50×1,5 | Φ12 | E=W+10 | L=G+12 |
Çelik, paslanmaz çelik | 60×2,0 | Φ12 | E=W+10 | L=G+12 |

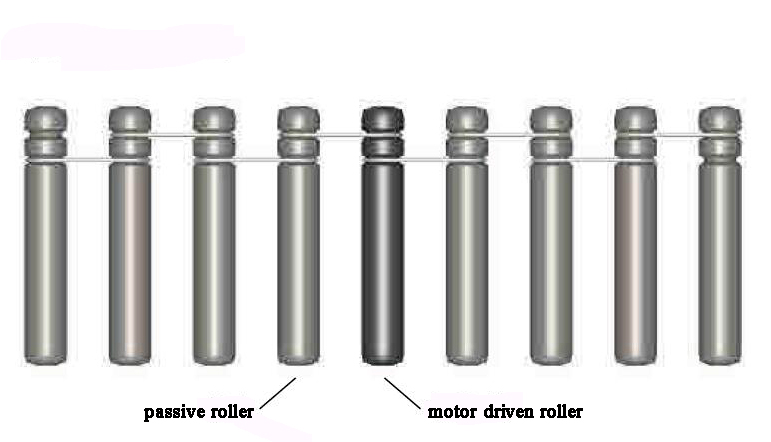

Çift Yivli Kayış Tahrikli Makara Düzeni
