R2230
RONWIN
HS Code: 8431390000
Başvuru agerçek

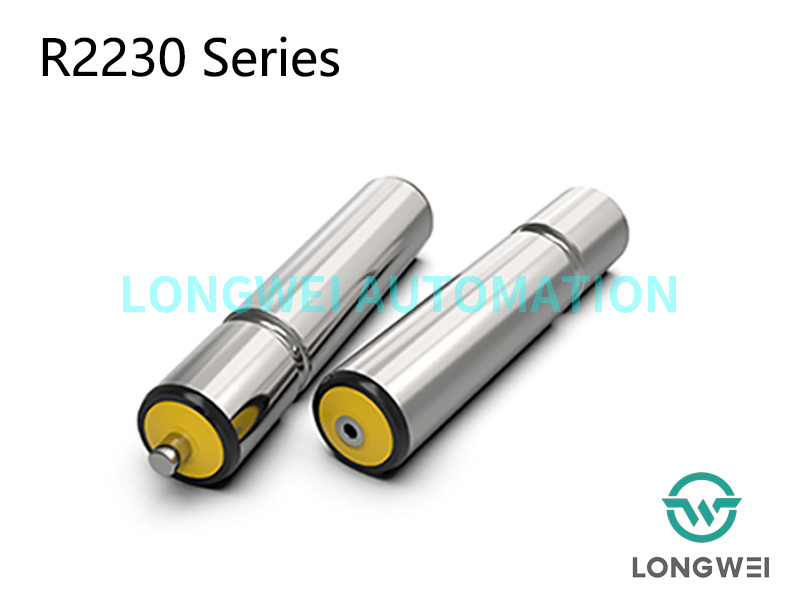

R2230 Serisi tek yivli çelik konveyör rulosu, içten tahrikli konveyör sistemleri içindir, yivli rulolar, O-halkalı yuvarlak kayış, yüksek taşıma hızı ve düşük gürültü kullanılarak motorlu konveyörlerde kullanılır. Hafif-orta yük konveyörlerinde taşıma kasalarına, kartonlara, konteynırlara, varillere veya lastiklere yaygın olarak uygulanır.
Yüksek hız ve düşük gürültülü
O-halkalı kayış tahriki, hassas bilyalı rulman ve silindirin düzgün çalışma, düşük gürültülü ve yüksek hız avantajlarına sahip olmasını sağlayan polimer rulman muhafazası.
Kir ve suya karşı iyi koruma
Silindirin her iki ucundaki plastik uç kapağı contası, toza ve sıçrayan suya karşı mükemmel direnç sağlayarak yatağı korur.
Lateral yükleme
Standart konfigürasyonda, uç kapaklı ve rulmanlı rulman yatağı borunun içine bastırılır ve boru uçları yuvarlatılır, böylece malzemelerin yandan kolayca taşınması sağlanır.
Tteknik veriler
Genel teknik veriler | |
Maks. yük kapasitesi | 180 KG |
Maks. konveyör hızı | 60 m/dak |
Sıcaklık aralığı | −5 ila +40 °C |
Malzeme | |
Tüp | Karbon çeliği, paslanmaz çelik |
Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
Rulman muhafazası | Poliamid, siyah |
Uç kapağı | Polipropilen, sarı/gri |
Rulman | Hassas bilyalı rulman |
De-tasarım versiyonları | |
Yüzey işleme | Çinko kaplama, krom kaplama |
Tüp kollu | PP kol, PU kol |
Gecikme | Kauçuk, PU |

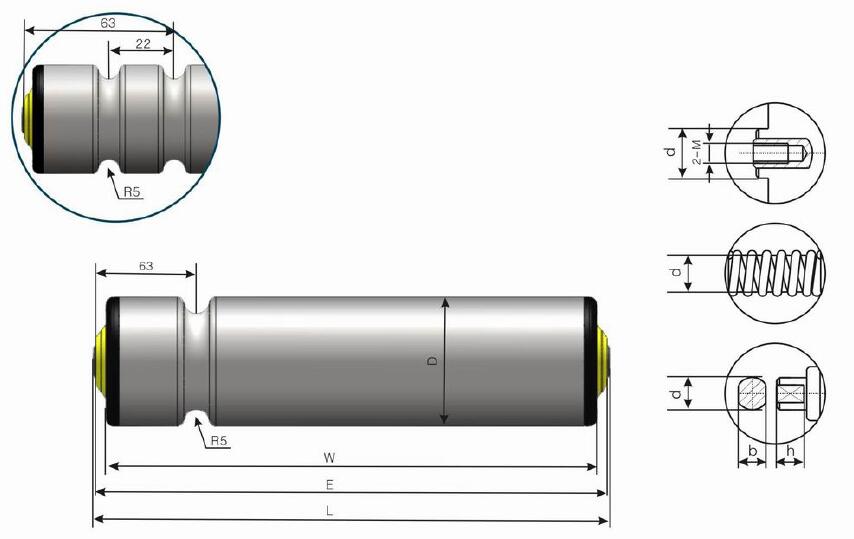

R2230 Tek Yivli Konveyör Rulosunun Şeması
Yaylı kurulumlu R2230 serisinin boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 38×1,2 | Φ12 | E=W+8 | L=G+30 |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/11 HEX | E=W+10 | L=G+32 |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/11 HEX | E=W+10 | L=G+32 |
R2230 serisinin dişi dişli montajlı boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 38×1,2 | Φ12 | E=W+8 | L=G+12 |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/11 HEX | E=W+10 | L=G+12 |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/11 HEX | E=W+10 | L=G+12 |

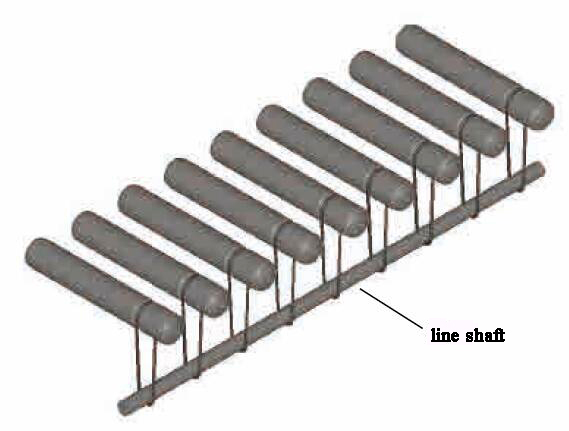

Tek Yivli Kayış Tahrikli Makara Düzeni
