| Malzeme： | |
|---|---|
| Montaj Yöntemi： | |
| Yüzey İşlem： | |
| Mil Tipi： | |
| Çap： | |
| Miktar： | |

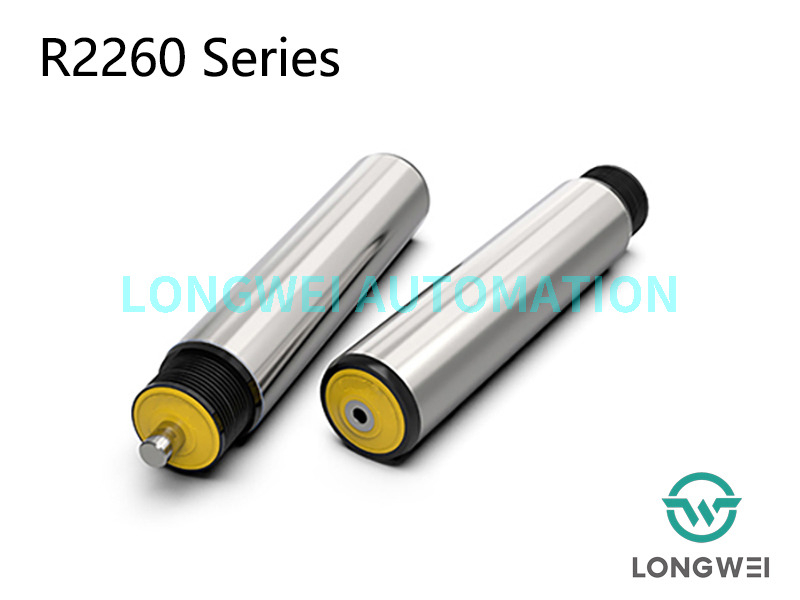

R2260
RONWIN
HS Code: 8431390000
Başvuru agerçek
İçten tahrikli konveyör sistemlerinde, O-halkalı yuvarlak kayış kasnağı, tahrik edilen alanı ve taşıma alanını ayıran silindirin ucunda bulunur ve O-kayışlı kasnak ile taşınan mallar arasındaki etkileşimi önler, çekici, pürüzsüz ve oldukça çalışan bir silindir sağlayan polimer yatak muhafazalı hassas bilyalı rulman. Hafif yük konveyörlerinde taşıma kasalarına, kartonlara, konteynırlara, varillere veya lastiklere yaygın olarak uygulanır.
Pürüzsüz ve düşük gürültülü
Boru üzerinde oluklar olmadan, hassas bilyalı rulman ve polimer yatak muhafazası ile O-ring kasnağı tahrikli konveyör rulosu düzgün çalışma ve düşük gürültülü avantajlara sahiptir.
Kir ve suya karşı iyi koruma
Uç kapağı contasının tasarımı, toza ve sıçrayan suya karşı mükemmel direnç sağlayarak yatağı korur.
Lateral yükleme
Standart konfigürasyonda, uç kapaklı ve rulmanlı rulman yatağı borunun içine bastırılır ve boru uçları yuvarlatılır, böylece malzemelerin yandan kolayca taşınması sağlanır.
Tteknik veriler
Genel teknik veriler | |
Maks. yük kapasitesi | 180 KG |
Maks. konveyör hızı | 60 m/dak |
Sıcaklık aralığı | −5 ila +40 °C |
Malzeme | |
Tüp | Karbon çeliği, paslanmaz çelik |
Şaft | Pas önleyici yağ kaplı çelik, Çinko kaplamalı çelik, Paslanmaz çelik |
Rulman muhafazası | Poliamid, siyah |
Uç kapağı | Polipropilen, sarı/gri |
Rulman | Hassas bilyalı rulman |
Dnehir Elemanı | |
O-kayış kasnağı | Poliamid, siyah |
De-tasarım versiyonları | |
Yüzey işleme | Çinko kaplama, krom kaplama |
Tüp kollu | PP kol, PU kol |
Gecikme | Kauçuk, PU |

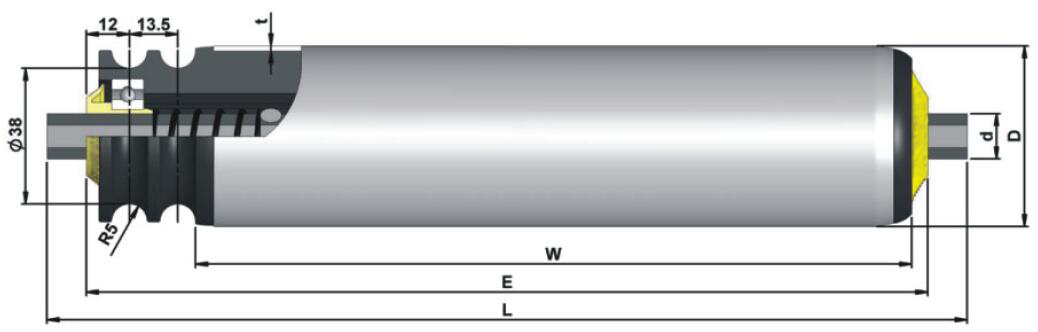

R2260 O-Kayışlı Kasnak Konveyör Rulosunun Şeması
Yaylı kurulumlu R2260 serisinin boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/11 HEX | E=W+35,5 | L=G+57,5 |
R2260 serisinin dişi dişli montajlı boyutu
Tüp Mmalzeme | D × T | Şaft | E | L |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/11 HEX | E=W+35,5 | L=G+36,5 |
