Malzeme: | |
---|---|
Montaj Yöntemi: | |
Yüzey İşlem: | |
Mil Tipi: | |
Kullanılabilirlik Durumu: | |
R2621
RONWIN
HS Code: 8431390000

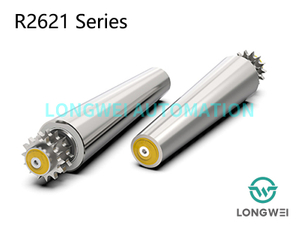

R2621 çelik zincir dişli konveyör silindirinin karakteri ve avantajı
Tüp ile kaynaklanmış çelik zincir dişli, daha yüksek tork iletmeyi ve ağır hizmet yükünün taşınması talebini karşılayabilmesini sağlar.
Çalışma ortamı gereksinimi yüksek değildir, hem yüksek hem de düşük sıcaklıkta iyi çalışabilir.
Silindirin uç kapağı, çalışma ortamında toz ve su sıçramasına karşı direnir.
Standart konik derece 3.6 ° 'dir, diğer dereceler özelleştirilebilir.
Eğri çalışmasının daha iyi işlevi için, zincir dişli diş kalınlığı standart verilerden daha küçüktür.
Normalde malların ağırlığı 200 kg'dan fazla değildir.
Sıcaklık aralığı -10 ℃ ila +80 ℃.
R2621 çelik zincir dişli konveyör silindirinin karakteri ve avantajı
Tüp ile kaynaklanmış çelik zincir dişli, daha yüksek tork iletmeyi ve ağır hizmet yükünün taşınması talebini karşılayabilmesini sağlar.
Çalışma ortamı gereksinimi yüksek değildir, hem yüksek hem de düşük sıcaklıkta iyi çalışabilir.
Silindirin uç kapağı, çalışma ortamında toz ve su sıçramasına karşı direnir.
Standart konik derece 3.6 ° 'dir, diğer dereceler özelleştirilebilir.
Eğri çalışmasının daha iyi işlevi için, zincir dişli diş kalınlığı standart verilerden daha küçüktür.
Normalde malların ağırlığı 200 kg'dan fazla değildir.
Sıcaklık aralığı -10 ℃ ila +80 ℃.
Şema R2621 Çelik zincir dişli konveyör silindiri
Şema R2621 Çelik zincir dişli konveyör silindiri
Boyutları ve malzemesi R2621 Çelik zincir dişli konveyör silindiri
Dia. × T | Şaft çapı. | dişi iplik | zincir dişlisi | malzeme |
Φ38 × 1.2 | Φ12/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
Φ42 × 1.5 | Φ12/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
Φ50 × 1.5 | Φ12/φ15/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
D1 | konik derece | D2 | |||||
W = 200 | W = 300 | W = 400 | W = 500 | W = 600 | W = 700 | ||
Φ38 | 3.6 ° | Φ50.6 | Φ56.9 | Φ63.2 | Φ69.5 | Φ75.8 | Φ82.1 |
Φ42 | 3.6 ° | Φ54.6 | Φ60.9 | Φ67.2 | Φ73.5 | Φ79.8 | Φ86.1 |
Φ50 | 3.6 ° | Φ62.6 | Φ68.9 | Φ75.2 | Φ81.5 | Φ87.8 | Φ94.1 |
Boyutları ve malzemesi R2621 Çelik zincir dişli konveyör silindiri
Dia. × T | Şaft çapı. | dişi iplik | zincir dişlisi | malzeme |
Φ38 × 1.2 | Φ12/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
Φ42 × 1.5 | Φ12/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
Φ50 × 1.5 | Φ12/φ15/11Hex | L = w+62 | 08b14t | çelik, çinko kaplamalı |
D1 | konik derece | D2 | |||||
W = 200 | W = 300 | W = 400 | W = 500 | W = 600 | W = 700 | ||
Φ38 | 3.6 ° | Φ50.6 | Φ56.9 | Φ63.2 | Φ69.5 | Φ75.8 | Φ82.1 |
Φ42 | 3.6 ° | Φ54.6 | Φ60.9 | Φ67.2 | Φ73.5 | Φ79.8 | Φ86.1 |
Φ50 | 3.6 ° | Φ62.6 | Φ68.9 | Φ75.2 | Φ81.5 | Φ87.8 | Φ94.1 |
