17
RONWIN
HS Code: 8431390000
1712, 1719, 1725
Saplamaya monteli bilya transfer ünitesi, bir ana yük taşıyan bilya ve birden fazla alt destek bilyesinden (veya bir tutucu yapıdan) oluşan çok yönlü bir yuvarlanma cihazıdır. En belirgin özelliği, hızlı ve güvenli kurulum sağlayan, cıvata gibi ekipman tabanındaki dişli deliğe doğrudan vidalanmasına olanak tanıyan merkezi dişli saplamadır.
Özellikler: Genel amaçlı, dişe göre ayarlanabilir yükseklik, delinmiş delik sabitleme, düşük profil, alternatif bilya ve diş boyutları.
| referans numarası | malzeme | yükleme kapasitesi (kg) | ağırlık | |
| önermek | maks. | |||
| 1712 | CS/CS | 8 | 13 | 18 |
| PL/CS | 3 | 7 | 12 | |
| SS/SS | 5 | 9 | 18 | |
| PL/SS | 3 | 7 | 12 | |
| referans numarası | malzeme | yükleme kapasitesi (kg) | ağırlık | |
| önermek | maks. | |||

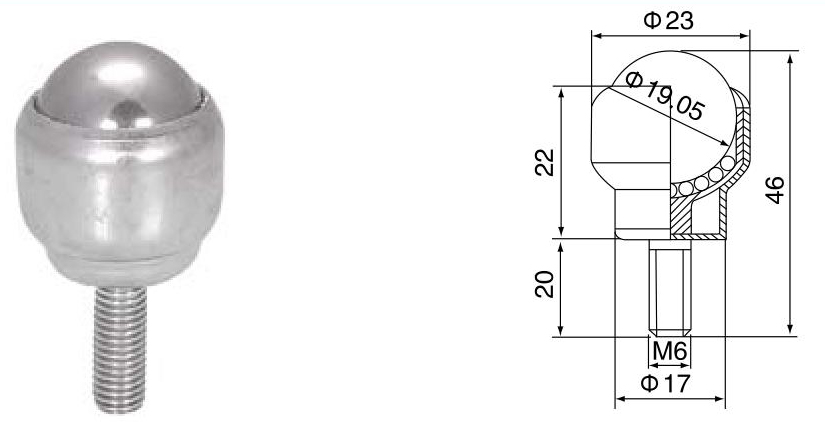

| 1719 | CS/CS | 15 | 20 | 50 |
| PL/CS | 7 | 10 | 30 | |
| SS/SS | 10 | 15 | 50 | |
| PL/SS | 7 | 10 | 30 | |
| referans numarası | malzeme | yükleme kapasitesi (kg) | ağırlık | |
| önermek | maks. | |||

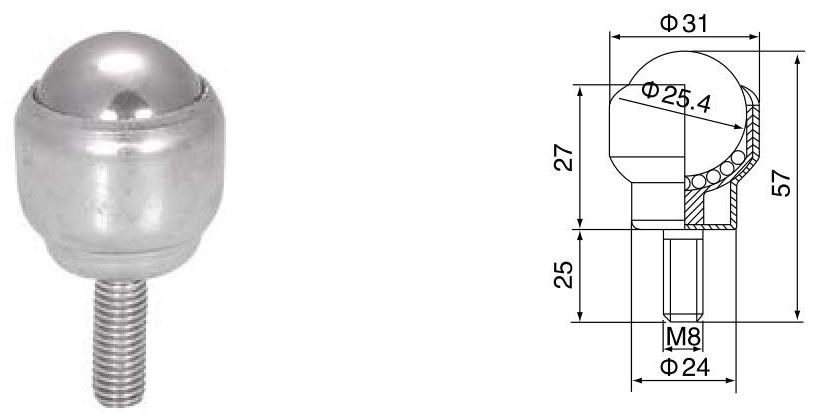

| 1725 | CS/CS | 30 | 40 | 120 |
| PL/CS | 15 | 20 | 60 | |
| SS/SS | 20 | 30 | 120 | |
| PL/SS | 15 | 20 | 60 | |
Ana Yük Taşıyan Bilya: Yüke doğrudan temas eden, ağırlığın taşınmasından ve çok yönlü yuvarlanmanın sağlanmasından sorumlu olan büyük üst bilya (çelik, naylon veya paslanmaz çelik).
Muhafaza/Soket: Hassas işlenmiş küresel bir iç yuvarlanma yoluna sahip, ana bilyeyi barındıran mahfaza.
Destek Topları: Ana topun altında bulunan daha küçük toplardan oluşan bir daire. Yükü ana bilyadan mahfazaya aktarırlar ve dönme sürtünmesini önemli ölçüde azaltarak esnek ve düzgün çok yönlü harekete olanak tanırlar.
Merkezi Saplama/Cıvata: Muhafazaya entegre veya sıkı bir şekilde tutturulmuş olup, tüm ünite için montaj gövdesi görevi görür.
Toz Kapağı/Mühür: Bazı modellerde toz ve döküntülerin girip performansı etkilemesini önlemek için contalar veya kapaklar bulunur.
Çalışma Prensibi: Bir yük yüzeyinde hareket ettiğinde sürtünme, ana yük taşıyan topun dönmesine neden olur. Alttaki küçük toplar tarafından desteklenen ana top, herhangi bir yatay yönde kolaylıkla dönebilir, böylece kayma sürtünmesini yuvarlanma sürtünmesine dönüştürür ve yükü hareket ettirmek için gereken kuvveti büyük ölçüde azaltır.
Kolay Kurulum: Karmaşık donanım gerektirmez. Montaj plakasına dişli bir delik açıp hafifçe vurun, ardından vidalayın ve sıkın.
Kompakt Yapı: Yerden tasarruf sağlar, özellikle dikey açıklığın sınırlı olduğu uygulamalar için uygundur.
Yüksek Yük Kapasitesi: Boyut ve malzemeye bağlı olarak tek bir ünite, onlarca kilogramdan birkaç tona kadar değişen yükleri kaldırabilir.
Esnek Çok Yönlü Hareket: İş parçasının kolay yeniden konumlandırılması için düzgün, tüm açılı yuvarlanma sağlar.
Basit Bakım: Bazı modeller daha uzun servis ömrü ve dayanıklılık için yağlanabilir.
Saplamaya monteli bilyalı transferler, aşağıdaki alanlarda yaygın olarak kullanılan "nokta bazlı" döner taşıma çözümleri için temel bileşenlerdir:
Konveyör Sistemleri: Yardımcı döndürme, konumlandırma veya aktarma istasyonları olarak.
Takım Tezgahı İşleme: Ağır iş parçalarının (örn. kalıplar, çerçeveler) çalışma tezgahları üzerinde kolayca taşınması ve konumlandırılması için.
Malzeme Taşıma Sistemleri: Paletlere, kızaklara ve araba tabanlarına monte edilir.
Depolama Ekipmanları: Döner tablalar, ayırıcılar ve ağır hizmet tipi raf boşaltma alanları için.
Paketleme ve Baskı Makineleri: Kağıt rulolarının, malzeme makaralarının desteklenmesi ve aktarılması.
Otomotiv Üretimi: Araba gövdelerinin ve bileşenlerinin montaj hatlarında taşınması.
Kendin Yap ve Özel Ekipmanlar: Dönen teşhir standları, büyük mobilya taşıyıcıları vb.
Konu Belirtimi: En kritik parametredir. Örnekler: M10, M12, M16 (metrik) veya 1/2"-13, 5/8"-11 (İngiliz ölçü birimi). Montaj plakasındaki dişli deliğe uygun olmalıdır.
Montaj Yüksekliği: Montaj yüzeyinden ana topun tepesine kadar olan toplam yükseklik.
Top Çapı ve Malzemesi:
Çap: Yaygın boyutlar: 12 mm, 19 mm, 25 mm. Genellikle daha büyük çap, daha yüksek yük kapasitesi anlamına gelir.

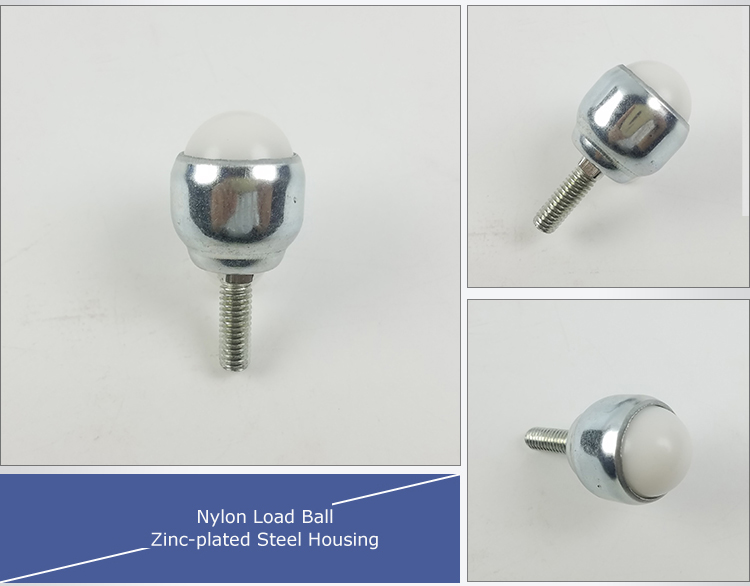

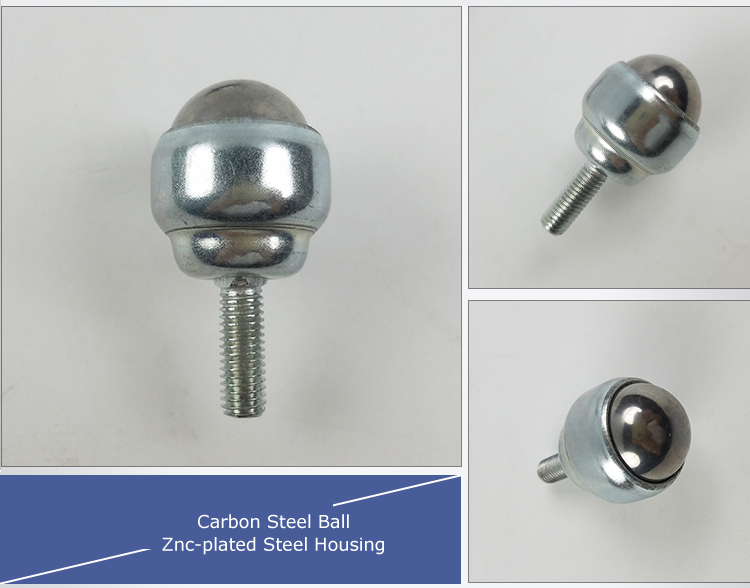

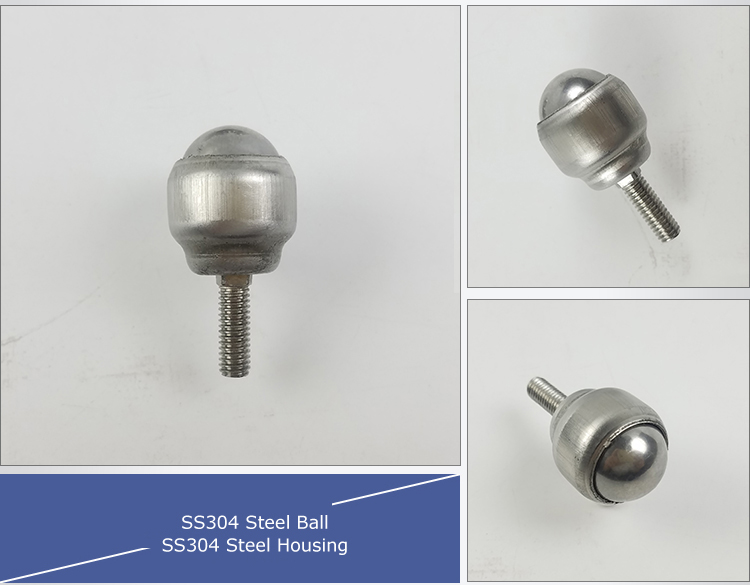

Malzeme: Karbon Çelik Çinko Kaplama (en yaygın, ekonomik), Paslanmaz Çelik (korozyona dayanıklı, gıda/tıbbi kullanıma yönelik), Naylon/POM (paslanmaya dayanıklı, çizilmeye karşı dayanıklı, düşük gürültülü).
Dinamik/Statik Yük Değeri: Tipik olarak kilogram (kg) veya Newton (N) cinsinden. Statik yük, sabit durumdaki maksimum ağırlıktır; Dinamik yük, hareket sırasında önerilen kapasitedir.
Çalışma Ortamı: Korozyon direnci (paslanmaz çelik seçin), yüksek sıcaklık toleransı, kimyasal direnç vb. ihtiyacını göz önünde bulundurun.
Montaj Plakası Mukavemeti: Plaka yeterli kalınlıkta ve mukavemette olmalıdır. Dişli delikler dik ve uygun boyutta açılmalıdır.
Ön Yükleme/Sıkma Kuvveti: Güvenli bir şekilde sıkmak için uygun aletler (örn. anahtarlar) kullanın, ancak dişlere zarar verebilecek aşırı sıkmaktan kaçının.
Yerleşim Tasarımı:
Eşit Yük Dağıtımı: Ağırlığı paylaşmak için birden fazla ünite yükün altında eşit aralıklarla yerleştirilmelidir.
Eş Düzlemliliğin Korunması: Dengeli yük hareketi sağlamak için tüm bilya transfer toplarının üst kısımları aynı seviyede olmalıdır.
Makul Aralık: Aşırı aralık, yükün sarkmasına ve sıkışmasına neden olabilir. Tipik olarak aralık, yükün temas yüzeyinin en küçük boyutunun yarısından az olmalıdır.
Bakım: Bilyanın yüzeyini düzenli olarak temizleyin, düzgün dönüş olup olmadığını kontrol edin ve gerekirse yağlama gresi ekleyin.

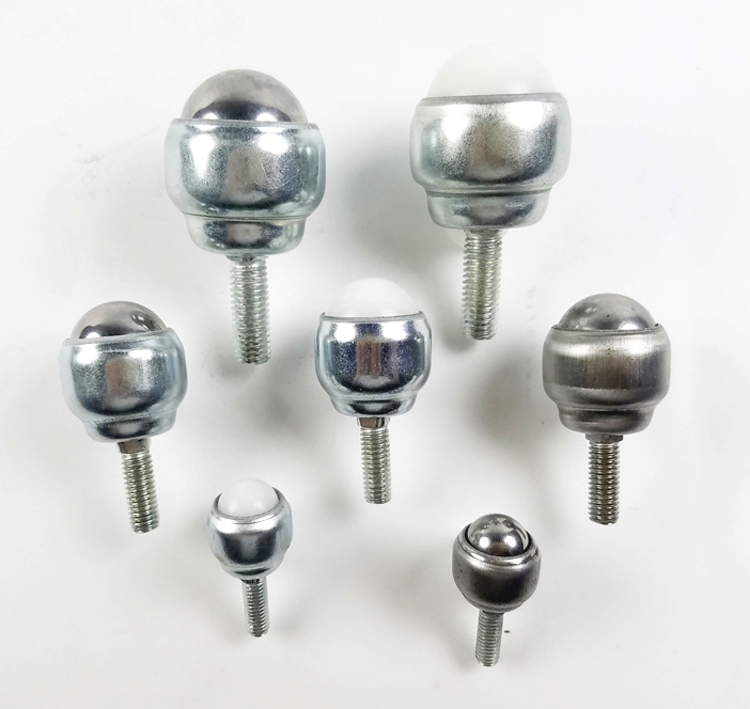

Alternatif Malzeme ve Boyutlar
Flanş Montajlı/Gömme Bilyalı Transferlerin Karşılaştırması: Saplamaya monteli tipler vida dişleri aracılığıyla monte edilir ve daha fazla dikey alan tasarrufu sağlar. Flanş monteli tipler çevresel vidalarla sabitlenir, ince plakalar için daha iyidir veya diş açmanın pratik olmadığı durumlarda daha yüksek çekilme direnci sunar.
Yaylı Bilyalı Transferlere Karşı: Saplamaya monteli tiplerin sabit bir yüksekliği vardır; yaylı tipler şoku emebilir ve düz olmayan yük yüzeylerine uyum sağlayabilir.
Bilyalı transfer üniteleri çok yönlü bir malzeme taşıma sistemidir. Her yöne hareket eden bilyeli aktarma üniteleri, hafif ve ağır yüklerin kolayca aktarılmasını sağlayarak hareket yönünü anında değiştirir.
Yüklerin herhangi bir yönde sorunsuz, hassas ve minimum çabayla hareket etmesinin gerektiği birçok olası uygulama vardır. Bazı tipik uygulamalar arasında kargo ve bagaj taşıma, montaj hatları, tekerlek olarak, makine yükleme, sürgülü kapı sistemleri, makine masaları vb. yer alır.
