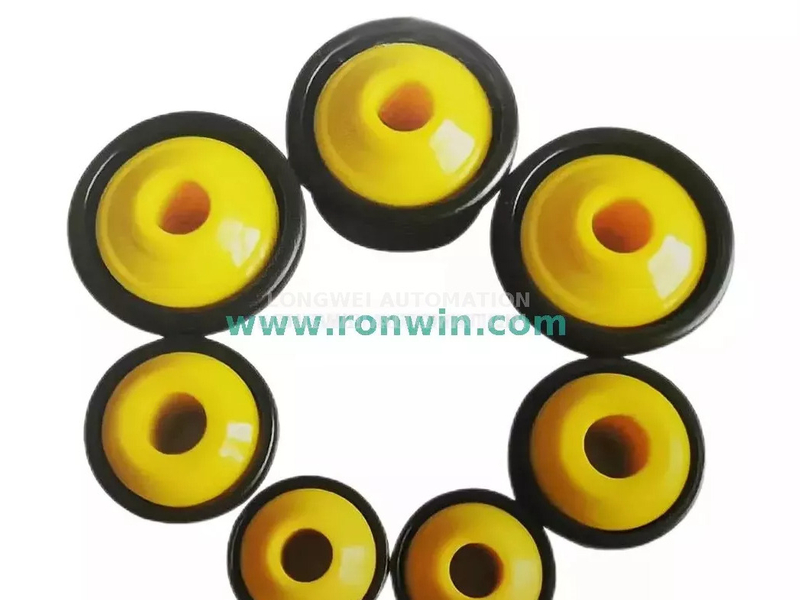

Makaralı Rulman Plastik Muhafaza Düzeneği, konveyör makaralarının montajı ve desteklenmesi için kullanılan temel bir bileşendir. Tipik olarak mühendislik plastik enjeksiyon kalıplı rulman muhafazası ve yerleşik bir rulmandan oluşan, önceden monte edilmiş modüler bir ünitedir. Temel işlevi, silindirin "bağlantı yeri" ve "ayağı" gibi davranarak, konveyör çerçevesine güvenli bir şekilde monte edilirken düşük dirençle esnek bir şekilde dönmesine olanak sağlamaktır.

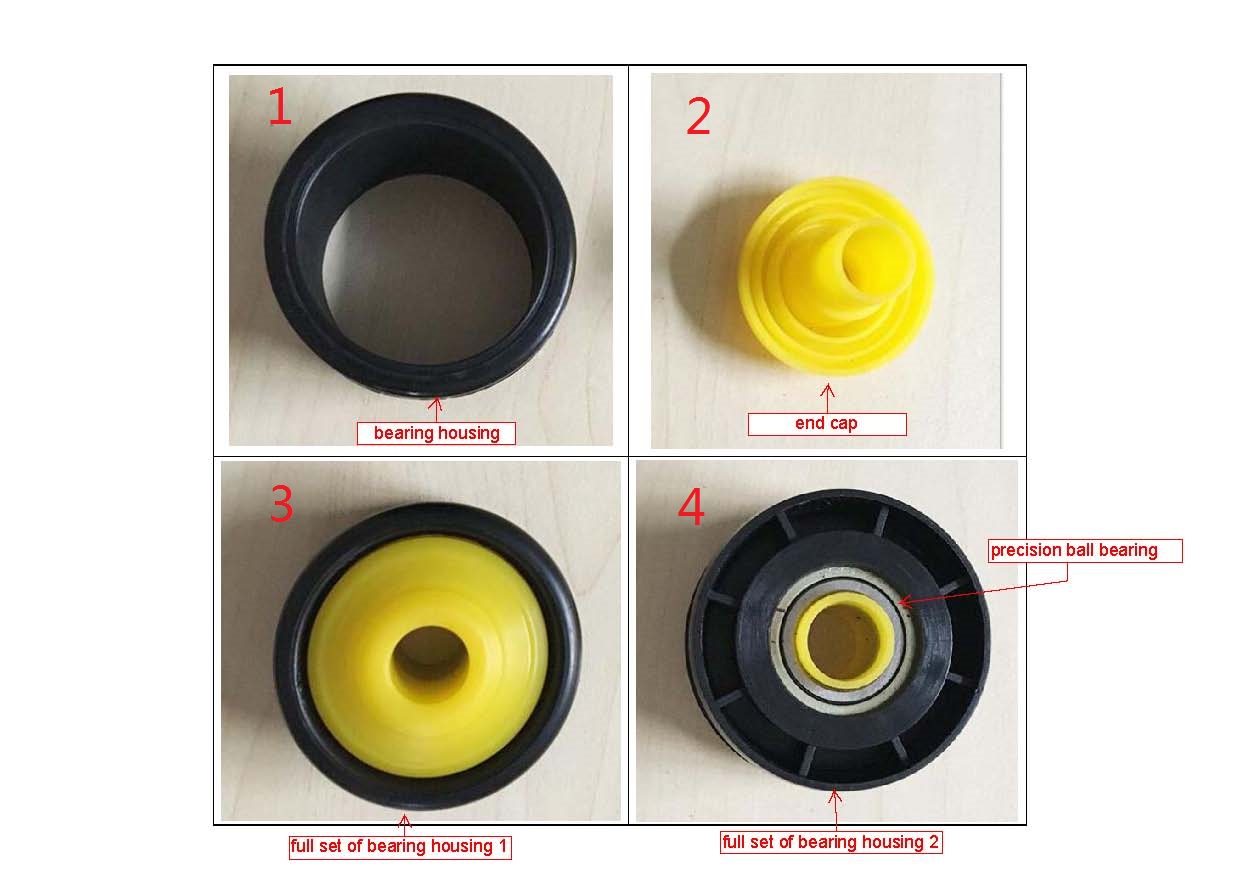

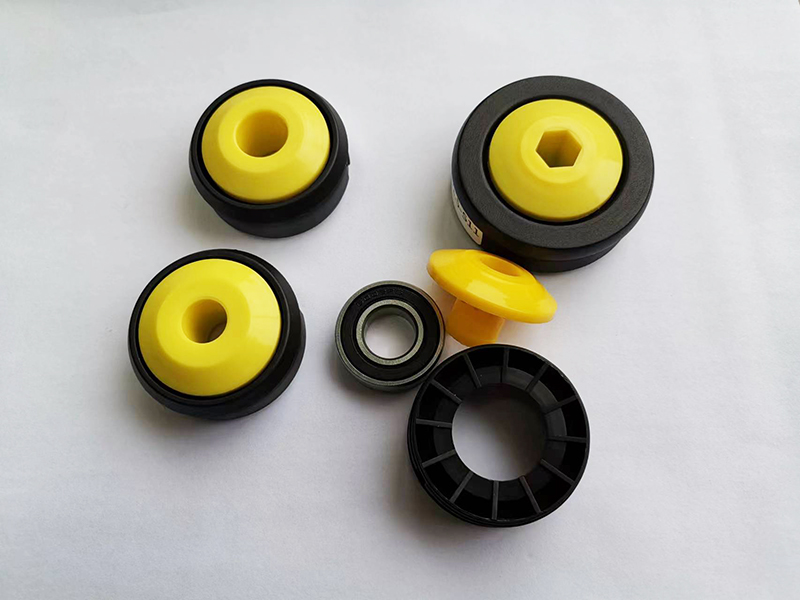

Bu montaj genellikle aşağıdaki parçalardan oluşur:
Plastik Rulman Muhafazası (Plastik Koltuk)
Malzeme: Genellikle Naylon (PA66), Polioksimetilen (POM/Delrin), Polipropilen (PP) veya UPE (Ultra yüksek moleküler ağırlıklı polietilen) gibi yüksek mukavemetli, aşınmaya dayanıklı, kendi kendini yağlayan mühendislik plastiklerinden yapılır.
Yapı: Silindir tüpünün iç duvarına doğru ve sıkı bir şekilde oturacak şekilde hassas oluklar veya özelliklerle tasarlanmıştır. Dış kısım, konveyör çerçevesine montaj için klipsler, yaylı tırnaklar veya vida delikleri ile tasarlanmıştır.
Rulman
Bilyalı Rulmanlar: İyi yük kapasitesi ve daha yüksek dönme hızları sunan en yaygın tür; periyodik yağlama gerektirebilir.
Yağ Emdirilmiş Rulmanlar / Kovanlı Rulmanlar: Sinterlenmiş toz metal veya bakır bazlı malzemeden yapılmış, kendinden yağlamalı tip; düşük maliyetli ve toza karşı dayanıklıdır, ancak hız ve yük kapasitesi nispeten daha düşüktür, hafif hizmet, düşük hızlı uygulamalar için uygundur.
Contalı Sabit Bilyalı Rulmanlar: Koruyucu kalkanlarla donatılmıştır, toz girişini etkili bir şekilde önler, servis ömrünü uzatır ve çoğu zaman bakım gerektirmez; bu şu andaki ana akım seçimdir.
Plastik mahfazanın içine gömülü olan yatak, düzgün dönüş sağlayan çekirdek elemandır. Uygulama ihtiyaçlarına bağlı olarak ana türler şunları içerir:
Kapak
Plastik kapak sadece hoş bir görünüm sağlamakla kalmaz, aynı zamanda yatağın tozlanmasını veya sıçramasını önlemek açısından da etkilidir.
Uygun Silindir İç Çapı: Silindirin iç çapıyla yakından eşleşmelidir (örn. Φ25, Φ32, Φ38mm, vb.).
Rulman Tipi: Yüke, hıza ve çalışma ortamına göre bilyalı rulmanları veya yağ emdirilmiş rulmanları seçin.
Malzeme: Ortama (örn. nem, kimyasala maruz kalma, gıda sınıfı gereklilikleri) göre uygun plastik malzemeyi seçin.
Yük Kapasitesi: Düzeneğin dayanabileceği radyal yük (yani mile dik basınç).
Çalışma Sıcaklığı: Hem mühendislik plastiğinin hem de yatak yağının uygulanabilir belirli sıcaklık aralıkları vardır.
Montaj Stili: İster klipsli, ister yaylı presle oturtulmuş, ister vidayla sabitlenmiş olsun, çerçeve tasarımına uygun olmalıdır.
Aşağıdaki gibi özellikler
| Boru Çıkış Çapı (mm) | Boru Kalınlığı (mm) | Mil Çapı (mm) | Malzeme |
| Φ25 | 1.0 | Φ6 | naylon + PP |
| Φ32 | 1,2/1,5 | Φ8/Φ10 | naylon + PP |
| Φ38 | 1,2/1,5 | Φ10/Φ12/hex 11 | naylon + PP |
| Φ50 | 1,2/1,5/2,0 | Φ12/Φ15/hex 11 | naylon + PP |
| Φ60 | 1,2/1,5/2,0 | Φ12/Φ15/hex 11 | naylon + PP |
| Φ76 | 2,0/2,5/3,0 | Φ15/Φ20 | naylon + PP |
Kolay Kurulum, Yüksek Verimlilik: Karmaşık araçlar gerektirmeyen "bastırarak oturtma" veya "geçmeli" kurulum yöntemini kullanır. Düzeneğin silindirin her iki ucuna kolayca bastırılması, montaj verimliliğini önemli ölçüde artırır.
Ağırlık Azaltma ve Maliyet Tasarrufu: Plastik muhafaza, tamamen metal yatak muhafazalarına kıyasla ağırlığı ve maliyeti önemli ölçüde azaltır.
Korozyon Direnci ve Kimyasal Direnç: Mühendislik plastikleri doğası gereği iyi korozyon direnci sunar, bu da onları nemli, kimyasal veya gıda sınıfı ortamlara uygun hale getirir.
Titreşim Sönümleme ve Gürültü Azaltma: Plastik malzeme bir miktar titreşim emilimi ve gürültü azaltma sağlayarak konveyörün daha sessiz çalışmasını sağlar.
Kendiliğinden Yağlamalı veya Bakım Gerektirmez: Plastiğin kendi kendini yağlama özellikleri veya önceden yalıtılmış yatak tasarımı, yağlama ihtiyacını azaltarak bakım maliyetlerini düşürür.
Metal-Metal Temasını Önler: Plastik mahfaza, silindirin iç duvarı ve çerçeveye temas ederek doğrudan metal-metal sürtünmesini ve pas nedeniyle tutukluk riskini ortadan kaldırır.

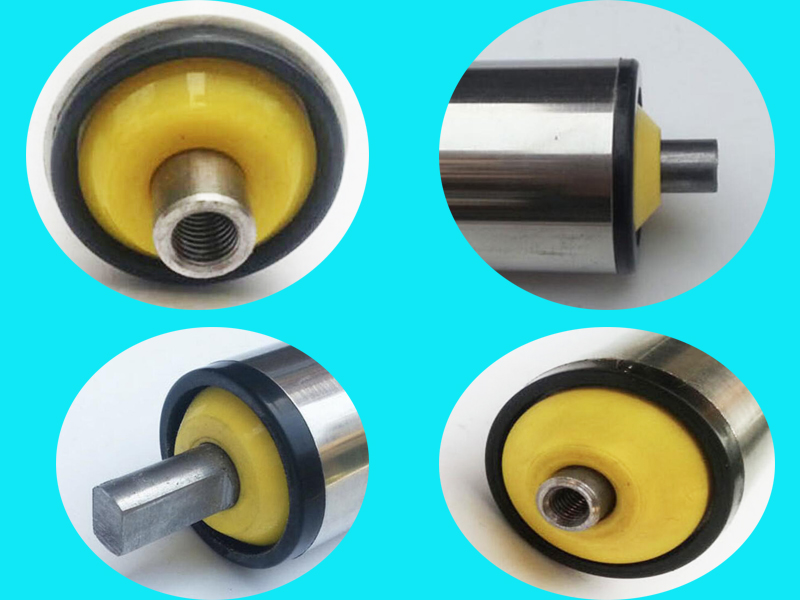

Sabitleme: Rulman muhafazası düzeneği silindirin her iki ucuna bastırılır. Daha sonra her iki düzenekteki yatakların iç deliğinden sabit bir metal mil geçirilir.
Destek: Metal şaftın her iki ucu, konveyör çerçevesinin montaj delikleri veya yuvalarına sabitlenir. Bu noktada makara ve rulman yatağı düzeneğinin tamamı sabit şaftın etrafında dönebilir.
Dönme: Mallar silindir üzerinde hareket ettiğinde sürtünme silindirin dönmesine neden olur. Silindir, iç plastik mahfazasını ve yatağın dış halkasını, sabit şaft ve rulman iç bileziği etrafında birlikte dönecek şekilde tahrik eder, böylece düşük dirençli yuvarlanma iletimi elde edilir.
Bu düzenek, hemen hemen tüm hafif ila orta hizmet tipi makaralı konveyörlerde standart bir bileşendir ve aşağıdaki alanlarda yaygın olarak kullanılır:
Paketleme hatları
Elektronik montaj hatları
Gıda ve ilaç taşıma hatları (gıdaya uygun malzemenin gerekli olduğu yerler)
Lojistik sıralama sistemleri
Küçük bantlı konveyörler için avara silindirleri

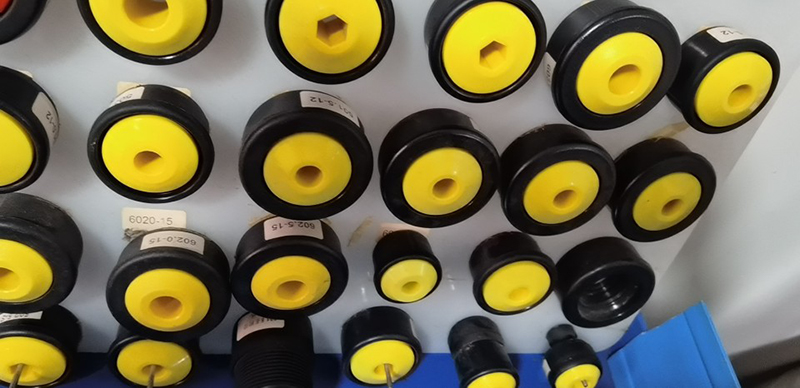

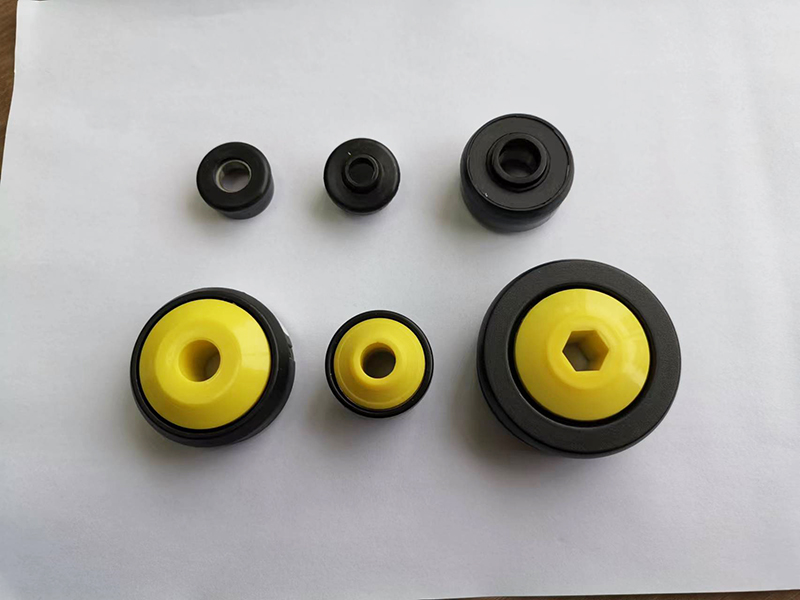

Daha Fazla Model
Makaralı Rulman Plastik Muhafaza Düzeneği, görünüşte basit ama çok önemli bir "konektör"dür. Yüksek derecede entegre ve optimize edilmiş malzeme uygulaması sayesinde, makaralı konveyör sistemlerinin düşük maliyetli, yüksek verimli montajına ve istikrarlı, düşük tüketimli çalışmasına olanak tanır. Modern modüler taşıma ekipmanlarının vazgeçilmez temel bileşenidir.
