R3211
RONWIN
HS Code: 8431390000
Bu, biriktirme konveyör hatlarında kullanılan özel bir silindirdir. "Birikim" terimi, tüm konveyör sisteminin tahrik mekanizmasını durdurmadan öğelerin konveyör hattında durmasına ve birikmesine izin verme yeteneğini ifade eder. Maddelerin "birikimini" ve "serbest bırakılmasını" mekanik yollarla sağlar.
Temel olarak aşağıdaki bileşenlerden oluşur.
Rulo Gövdesi: Tipik olarak çelikten yapılmış olup, yüksek mukavemet ve aşınma direnci sunarak ağır yük uygulamaları ve nispeten zorlu çalışma ortamları (boyama veya kurutma hatları gibi) için uygun hale getirir.
Biriktirme Kılıfı: Bu, "birikim" işlevini etkinleştiren temel bileşendir. Silindirin dişli ucuna gömülüdür ve biriktirme manşonu ile zincir dişlisi arasındaki sürtünme yoluyla birikim kuvveti oluşturmak için taşınan öğelerin yer çekimine dayanır.
Tek Telli Dişli: Silindirin bir ucuna sabitlenen bu parça, dönme gücünü iletmek için tahrik zinciriyle birleşir. "Tek iplikçik", nispeten basit bir yapıya sahip olan ve gücün tek yönlü olarak iletilmesi için kullanılan tek sıra dişleri ifade eder.
Çalışma prensibinin özü, "iletim" ve "birikim" durumları arasındaki geçişte yatmaktadır.
Tahrik zinciri tüm silindirlerin dişlilerini tahrik ederek silindir gövdelerinin birlikte dönmesine neden olur.
Bu noktada silindirin içindeki burulma yayı sıkılır ve silindir gövdesinden dış manşona güç iletilir.
Manşon buna göre dönerek üzerindeki eşyaları sürtünme yoluyla ileri doğru iter.
Bir öğe hattın belirli bir noktasında (örneğin bir durdurucu veya ilerideki bir öğe tarafından) engellendiğinde, ilerlemeyi durdurur.
Manşon öğe tarafından "sıkıştığından" ve dönemediğinden, tahrik zinciri dönmeyi sürdürmek için silindir gövdesini tahrik etmeye devam eder.
Bu noktada silindir gövdesi ile manşon arasında hız farkı oluşur. Bu hız farkı, iç burulma yayının geçersiz kılınmasına (yani yayın gevşemesine veya kaymasına) zorlayarak güç aktarımını keser.
Sonuç olarak, dış manşon sabit kalırken silindir gövdesi boşta dönerek öğelerin manşon üzerinde durmasına ve birikmesine olanak tanır. Parçalar ile sabit manşon arasındaki sürtünme kayma sürtünmesidir.
Öndeki tıkanıklık kaldırıldığında arkada biriken eşyalar direncini kaybeder.
Silindir gövdesinin dönme kuvveti, burulma yayını bir kez daha sıkarak gücü manşona iletir.
Manşon dönmeye başlar ve eşyaların ileriye doğru taşınmasına devam edilir.

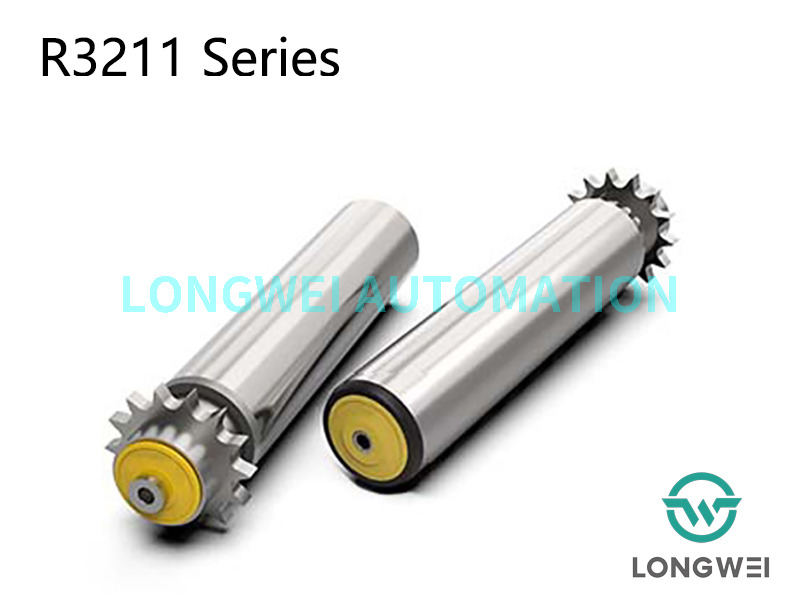

R3211 serisi çelik dişli zincir tahrikli biriktirme silindiri tipik bir teleskop beslemeli biriktirme silindiridir, biriktirme gücü yükün ağırlığına bağlıdır ve bazı ölçeklerde otomatik olarak ayarlanabilir. Hassas bilyalı rulman, polimer rulman yuvası ve uç kapağı, sorunsuz ve sessiz çalışan rulman ünitesini oluşturur.
Silindirin uç kapağı, çalışma ortamındaki toza ve su sıçramasına karşı dayanıklıdır.
Tahrikli kafa olarak çelik dişliyi benimser, daha dayanıklıdır.
Normalde malların taşınmasının uygun ağırlığı 10 ~ 30 kg'dır.
Silindir çalışma sıcaklığı aralığı -5°C ile +40°C arasındadır.
Tüp Mmalzeme | D × T | Şaft | L | Sproket |
Çelik, paslanmaz çelik | 50×1,5 | Φ12/Φ15 | L=G+41 | 08B14T |
Çelik, paslanmaz çelik | 60×2,0 | Φ12/Φ15 | L=G+41 | 08B14T |
Bu tür silindirler, çeşitli endüstrilerdeki biriktirme konveyör sistemlerinde, özellikle de yük kapasitesi ve çevre koşulları açısından özel gereksinimlere sahip uygulamalarda yaygın olarak kullanılmaktadır.
Otomotiv imalat endüstrisi: Kaporta boyama atölyeleri ve montaj atölyelerindeki konveyör hatları.
Ev aletleri imalat sektörü: Çamaşır makineleri, buzdolapları ve klimalar gibi ürünlere yönelik montaj ve test hatları.
Ağır lojistik ve depolama: Palet ve konteynırların biriktirilmesi ve taşınması.
Endüstriyel kurutma fırınları ve kaplama hatları: Yüksek sıcaklıktaki ortamlara dayanıklılık gerektiren konveyör uygulamaları.
