23
RONWIN
HS Code: 8431390000
Modern endüstriyel alanlarda verimli yük aktarımı ve hassas doğrusal hareket, üretim verimliliğini artırmanın anahtarıdır. Bu ihtiyacı karşılamak için, zorlu endüstriyel ortamlar için tasarlanmış yüksek performanslı, yüksek yüklü bir çözüm olan 23 Serisi Ağır Hizmet Cıvata Montajlı Bilyalı Transferleri gururla sunuyoruz. Ağır ekipmanların kaydırılması, konveyör mastarlarının yönlendirilmesi veya otomasyon sistemlerinde hassas konumlandırma için olsun, görevleri kolaylıkla yerine getirerek sorunsuz ve engelsiz çalışmayı garanti eder.
Seri 23, 8 mm'den 45 mm'ye kadar çeşitli yük taşıyan bilya çapları ve 8 kg'dan 550 kg'a kadar geniş bir yelpazeyi kapsayan yük kapasiteleri sunar. Bu geniş spesifikasyon yelpazesi, hafif transferden ağır hizmet tipi taşımaya kadar çeşitli uygulama senaryolarını esnek bir şekilde yönetmesine olanak tanıyarak farklı ihtiyaçlarınızı karşılar.
Bu seri, bilya yukarı veya aşağı bakacak şekilde kurulumu destekleyerek ekipman tasarımcılarına büyük esneklik sağlar. İster çalışma yüzeyleri için kayar destek olarak ister ekipmanın tabanında hareketli tekerlekler olarak kullanılsın, mükemmel uyum sağlayarak yük aktarma uygulamaları için ideal bir seçim haline gelir.
Tüm bileşenler, boyutsal doğruluk ve kalitede yüksek tutarlılık sağlayacak şekilde hassas CNC işleme kullanılarak üretilmektedir. Yapısal açıdan öne çıkan özelliği, saplamanın mahfaza ile bütünleşerek sağlam bir "cıvatayla monte edilmiş" tasarım oluşturmasıdır. Bu yapı yalnızca ekipmanın önceden dişli dişli deliklerine doğrudan vidalamayı gerektirerek kurulumu basitleştirmekle kalmaz, aynı zamanda son derece güvenli bir bağlantı sağlayarak ağır yükler veya darbeler altında gevşemeyi etkili bir şekilde önler.
Toz Deliği Tasarımı: Muhafazanın yan tarafındaki özel toz delikleri, çalışma sırasında giren toz ve döküntü gibi kirletici maddelerin dışarı atılmasına yardımcı olarak topun serbest dönüşünü engelleyebilecek birikimleri önler. Bu servis ömrünü uzatır ve bakım sıklığını azaltır.
Malzeme Çeşitliliği: Muhafaza Karbon Çelik ve Paslanmaz Çelik seçenekleriyle mevcuttur. Karbon çeliği versiyonu ekonomik ve sağlam olup genel endüstriyel ortamlara uygundur. Paslanmaz çelik versiyonu mükemmel korozyon direnci sunar; gıda, ilaç, kimya, nemli veya özel hijyen veya korozyon önleme gereksinimleri olan diğer ortamlardaki uygulamalar için idealdir.

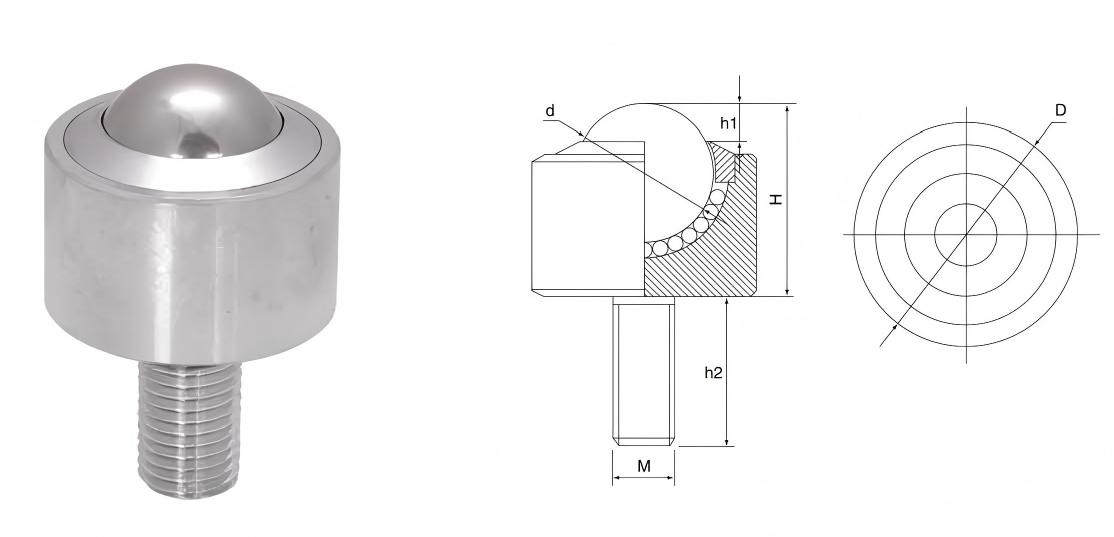

| Modeli Hayır. | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (kg) | |||||||
| Malzeme | Öner | Maks. | d | D | h1 | H | h2 | M | ||
| 2308 | BS/CS | 8 | 15 | 8 | 15 | 2 | 11.1 | 12 | M5 | 0.020 |
| SS/SS | 5 | 10 | ||||||||
| PL/CS | 4 | 5 | 0.018 | |||||||
| 2312 | BS/CS | 30 | 35 | 12 | 22 | 3 | 17 | 18 | M8 | 0.035 |
| SS/SS | 20 | 25 | ||||||||
| PL/CS | 10 | 15 | 0.032 | |||||||
| 2315 | BS/CS | 60 | 70 | 15.88 | 24 | 4.5 | 20 | 18 | M8 | 0.060 |
| SS/SS | 30 | 40 | ||||||||
| PL/CS | 15 | 20 | 0.055 | |||||||
| 2322 | BS/CS | 180 | 200 | 22.23 | 36 | 6.0 | 31 | 22 | M10 | 0.200 |
| SS/SS | 100 | 120 | ||||||||
| PL/CS | 50 | 60 | 0.190 | |||||||
| 2325 | BS/CS | 200 | 250 | 25.4 | 37 | 6.5 | 32 | 25 | M12 | 0.235 |
| SS/SS | 130 | 150 | ||||||||
| PL/CS | 70 | 90 | 0.220 | |||||||
| 2330 | BS/CS | 300 | 350 | 30.16 | 44 | 8 | 38 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||
| PL/CS | 120 | 150 | 0.395 | |||||||
| 2338 | BS/CS | 400 | 450 | 38.1 | 54 | 10 | 48 | 30 | M16 | 0.750 |
| SS/SS | 280 | 300 | ||||||||
| PL/CS | 150 | 170 | 0.670 | |||||||
| 2345 | BS/CS | 500 | 550 | 45 | 62 | 10 | 54 | 45 | M20 | 1.100 |
| SS/SS | 320 | 360 | ||||||||
| PL/CS | 200 | 230 | 0.950 | |||||||
Seri 23 Ağır Hizmet Cıvata Montajlı Bilyalı Transferler aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Ağır sürgülü kapılar, takım tezgahı korumaları.
Malzeme taşıma ekipmanları, konveyör sistemleri.
Büyük kalıpların hareketi ve konumlandırılması.
Özel araçlar, otomatik depolama ekipmanları.
Düşük sürtünmeli, yüksek yüklü doğrusal veya dönme hareketi gerektiren herhangi bir cihaz.
Seri 23 Ağır Hizmet Cıvata Montajlı Bilyalı Transfer, olağanüstü yük kapasitesi, kullanışlı entegre cıvata montajlı tasarımı, hassas üretimi ve düşünceli toz tahliye özelliği ile ağır yük taşıma zorluklarınızı çözmeniz için güvenilir bir ortaktır. Bunu seçmek verimliliği, güvenilirliği ve dayanıklılığı seçmek anlamına gelir.
