RONWIN
HS Code: 8431390000
Ağır Hizmet Bilyalı Tekeri veya Bilya Transferi olarak da bilinen Saplamalı Ağır Hizmet Bilya Aktarma Ünitesi, malzeme taşıma ve yük desteği için özel bir bileşendir. Öncelikle yüksek mukavemetli, yüksek sertlikte bir metal bilyeden (tipik olarak çelik veya paslanmaz çelik) ve sağlam bir mahfazadan (genellikle dişli bir saplama içerir) oluşur.
Temel tasarım konsepti, her yöne serbestçe dönebilen bir top kullanarak ağır yükleri desteklemek ve taşımak, kayma sürtünmesini yuvarlanma sürtünmesine dönüştürmek ve böylece hareket direncini büyük ölçüde azaltmaktır.
"Ağır Hizmet" onun temel özelliğidir, yani ağır yükleri taşıyacak ve zorlu çalışma koşullarına dayanacak şekilde özel olarak tasarlanmıştır.
1. Top: Yüksek karbonlu krom taşıyan çelikten (örn. GCr15) veya paslanmaz çelikten (örn. 440C) yapılmıştır. Son derece yüksek sertlik (HRC 60'ın üzerinde), aşınma direnci ve darbe direnci elde etmek için hassas taşlama ve ısıl işleme (su verme) tabi tutulur.
2. Muhafaza/Soket: Tipik olarak aynı yüksek mukavemetli karbon çeliğinden veya paslanmaz çelikten yapılır. İç kısım, bilyaya tam olarak uyan, yükü etkili bir şekilde taşırken her yönde düzgün dönüş sağlayan küresel bir yatak yuvasıdır.
3. Dişli Saplama: Bu, "çivili" özelliğinin özüdür. Genellikle, bir ucu muhafazanın tabanına sabitlenmiş, diğer ucuna dış dişler (örneğin metrik, emperyal veya trapez dişler) işlenmiş sağlam bir metal çubuktur. Bu tasarım, bilye transfer ünitesinin kolayca monte edilmesini ve somunlarla veya ekipmandaki dişli deliklere doğrudan vidalanarak sabitlenmesini sağlar.
4. Çalışma Prensibi: Bir yük topa baskı yaptığında, top yuvası içinde çok yönlü olarak döner. Yük ile topun tepesi arasındaki temas nispeten statik iken, topun alt kısmı ile dayanma yüzeyi (örneğin platform, ray) arasındaki sürtünme topun kendisinin dönüşüne dönüştürülür. Bu, ağır yükün itilmesini çok zahmetsiz hale getirir.
1. Yüksek Yük Kapasitesi: Bu en belirgin avantajıdır. Tek bir ağır hizmet bilyalı transfer ünitesinin yük kapasitesi, büyük ekipman ve kalıpların taşıma ihtiyaçlarını karşılayarak birkaç yüz kilogramdan birkaç tona kadar değişebilir.
2. Azaltılmış Hareket Direnci:Kayma sürtünmesini yuvarlanma sürtünmesine dönüştürür, hareket direncini orijinalin 1/10 ~ 1/50'sine düşürür, insan gücünden ve enerjiden önemli ölçüde tasarruf sağlar.
3. Esnek Çok Yönlü Hareket: Top herhangi bir yatay yönde (360°) serbestçe dönebilir, yüklerin düz çizgilerde, eğrilerde kolayca hareket ettirilmesine ve hatta yerinde döndürülmesine olanak tanıyarak güçlü manevra kabiliyeti sunar.
4. Kolay Kurulum: Saplama tasarımı, dişli bağlantı yoluyla çeşitli ekipmanlara, platformlara veya özel donanımlara hızlı ve güvenli kurulum sağlar. Bakım ve değiştirme de oldukça uygundur.
5. Yüksek Dayanıklılık: Yüksek kaliteli malzemeler ve ısıl işlem süreçleri sayesinde son derece uzun bir kullanım ömrüne sahiptirler ve aşınmaya, korozyona (özellikle paslanmaz çelik modeller) ve darbelere karşı dayanıklıdırlar.
6. Taşıyıcı Yüzeyleri Korur: Sürtünmeyi ve kazımayı azaltarak zemin veya ekipman masalarının çizilmesini ve hasar görmesini etkili bir şekilde önlerler.
Saplamalı Ağır Hizmet Bilyalı Transfer Üniteleri, aşağıdaki senaryolarda yaygın olarak bulunan, endüstriyel alanın "güç santralleri" ve "çevik ağır sikletleridir".
Kalıp Taşıma ve Konumlandırma: Ağır kalıpların hızlı değişimi, hizalanması ve hareketi için enjeksiyon kalıplama makineleri, basınçlı döküm makineleri ve damgalama preslerinin yanı sıra.
Büyük Ekipmanın Yer Değiştirmesi: Fabrikalardaki büyük makinelerin ve üretim hattı ekipmanlarının kurulumu, bakımı ve yeniden konumlandırılması.
Ağır İş Parçası Taşıma: Makine imalatı, havacılık ve otomotiv endüstrilerinde, büyük çelik levhaların, motor bloklarının, takım tezgahı tabanlarının vb. taşınması için.
Lojistik ve Depolama: Ağır hizmet tipi rafların alt kısmında hareketli tekerlekler (çoğunlukla fren sistemli) olarak veya ağır hizmet tipi transpaletler için yük taşıyıcı bileşenler olarak kullanılır.
Özel Araçlar ve Platformlar: Geri çekilebilir destekler ve tekerlekler olarak sahne ekipmanları, kurtarma araçları ve askeri ekipmanlar.
Gemi İnşa ve Çelik Yapı: Büyük gemi bölümlerinin ve yapısal çelik bileşenlerin taşınmasında kullanılır.
Seçim yaparken aşağıdaki temel parametrelerin kapsamlı bir şekilde dikkate alınması gerekir.
1. Yük Kapasitesi: Bu birincil faktördür. Her bir bilya transfer ünitesinin taşıması gereken maksimum statik ve dinamik yükü hesaplayın ve bir güvenlik payı ekleyin (genellikle 1,5~2'lik bir güvenlik faktörü önerilir).
2. Top Malzemesi ve Yüzey İşlemi:
Karbon Çeliği: Ekonomik, yüksek sertlikte, genel endüstriyel ortamlara uygundur.
Paslanmaz Çelik: Korozyona dayanıklı, gıda, ilaç, kimyasal veya nemli ortamlara uygundur.
Çinko/Krom Kaplama: Ek pas önleme sağlar.
3. Top Çapı: Genel olarak daha büyük bir bilya çapı, daha yüksek yük kapasitesi ve daha yumuşak hareket sunar. Ortak özellikler 8 mm'den 60 mm'ye kadar değişir.
4. Saplama Özellikleri: Montaj deliklerinizle uyumluluğu sağlamak için diş tipini (örn. Metrik, UNC/UNF), çapı, adımı ve uzunluğu onaylayın.
5. Çalışma Ortamı: Toz, döküntü veya nemin varlığını göz önünde bulundurun. Zorlu ortamlarda, kirletici maddelerin yuvaya girmesini ve yuvarlanma düzgünlüğünü ve ömrünü etkilemesini önlemek için koruyucu contalı modeller gerekli olabilir.
6. Montaj Stili: Ortak dişli saplamanın yanı sıra flanş montajlı veya kaynaklı tabanlı modeller de mevcuttur. Özel montaj yapınıza göre seçim yapın.
21 serisi bilya transfer üniteleri katı spesifikasyonlara uygun olarak üretilmiştir. Çapı 8 mm'den 60 mm'ye kadar değişen yük bilyası boyutları ve top yukarı veya aşağı kullanıldığında 8 kg'dan 1600 kg'a kadar yük kapasitesiyle, yük aktarma uygulamalarında şu anda mevcut olan en iyi performansı sağlarlar. Dişler entegre edilmiştir çünkü her ünite tek bir çelik parçasından CNC ile işlenmiştir. Yüksek yük kapasitesi, kirin çıkması için bir delik, çelik veya paslanmaz çelikten yapılmış rulman bilyası, çelik veya paslanmaz çelikten yapılmış mahfaza ve cıvata sabitleme.

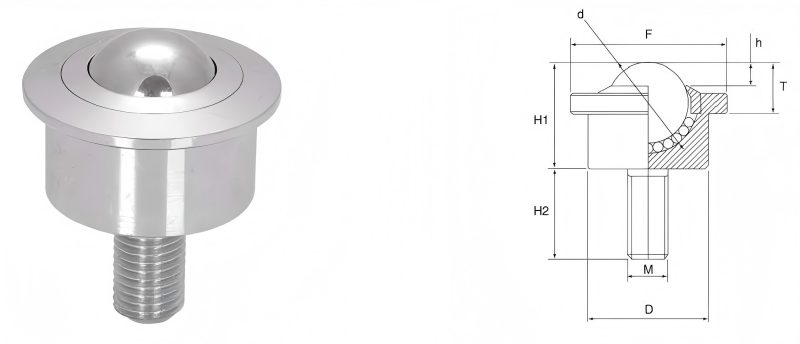

| Model Numarası | Yükleme Kapasitesi (kg) | Dimensions | Ağırlık (kg) | |||||||||
| Malzeme | Öner | Maks. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | BS/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | BS/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | BS/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | BS/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | BS/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125K | BS/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | BS/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | BS/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | BS/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | BS/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
Saplamalı Ağır Hizmet Bilya Transfer Ünitesi görünüşte basit ama hayati önem taşıyan bir endüstriyel bileşendir. Akıllı mekanik tasarımı sayesinde, ağır yüklerin zorlukla taşınmasına ilişkin yaygın endüstriyel zorluğu çözer, iş verimliliğini, güvenliği ve esnekliği önemli ölçüde artırırken iş yoğunluğunu ve ekipman aşınmasını azaltır. Modern ağır sanayi, imalat ve lojistik sektörlerinde vazgeçilmez bir rol oynamaktadır.
