26
RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676
Özellikler: Drop-in sabitleme, bilya transfer ünitesi gövdesi bir parça masif çelik çubukla işlenir, daha ağır yük kapasitesi sağlayabilen çelik yük bilyası, kir çıkış deliği, vida sabitlemeli sökülebilir kapak. Talep üzerine tüm paslanmaz çelik malzemeler mevcuttur.

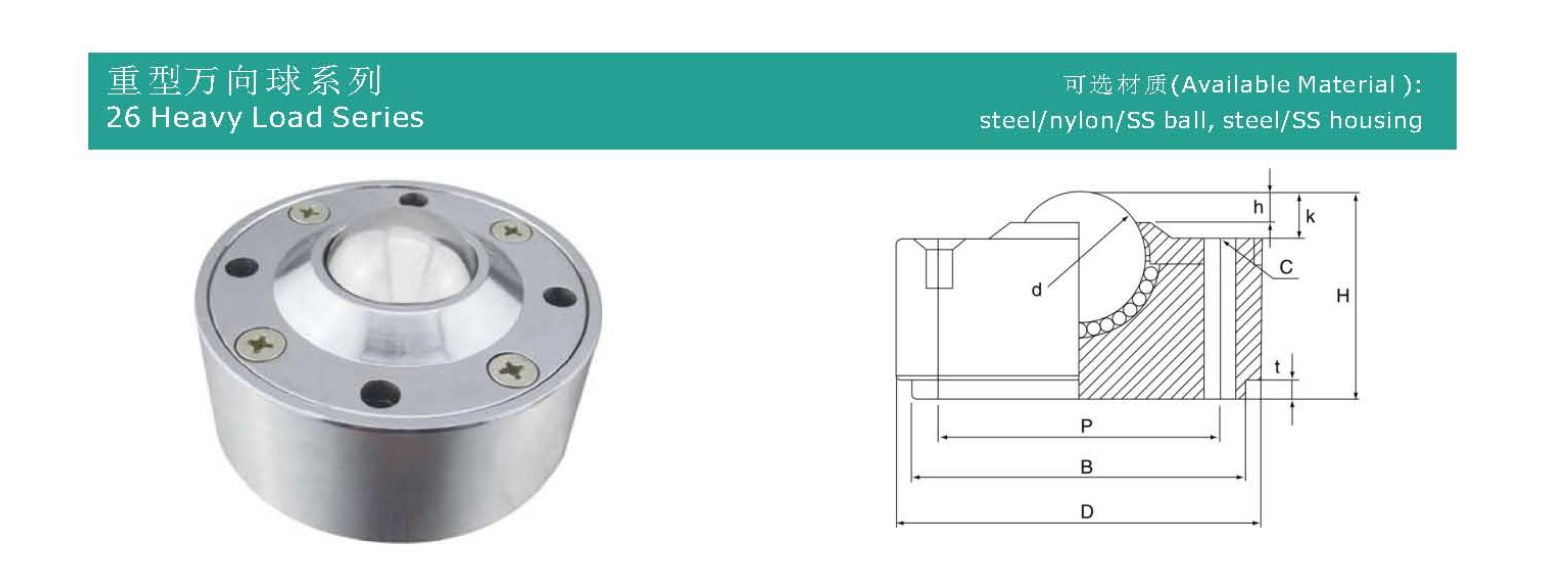

| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||||
| Malzeme | Öner | Maks. | d | D | h | H | K | B×t | P | C | ||
| 2625 | BS/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | BS/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | BS/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | BS/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
Hassas ağır hizmet bilya transfer ünitesi, ağır ekipmanların, büyük iş parçalarının veya taşıma sistemlerinin düzgün hareketi ve hassas konumlandırılması için tasarlanmış, yüksek mukavemetli, yüksek yüklü bir yuvarlanma kılavuz cihazıdır. Girintili bir montaj yapısına sahip olan ünitenin top kafası, montaj plakasının yüzeyinin altına gömülebilir ve iş parçalarının parazitsiz hareketini ve düzgün geçişini sağlamak için yatak yüzeyi ile aynı hizada veya hafif çıkıntılı bir düzen elde edilebilir.
Yüksek Yük Kapasitesi: Birkaç yüz kilogramdan birkaç tona kadar değişen yük taşıma kapasitesine sahip, yüksek kaliteli alaşımlı çelikten (GCr15 rulman çeliği gibi) veya yüzeyi sertleştirilmiş işlemden yapılmıştır. Ağır makineler, kalıp taşıma, otomatik üretim hatları ve benzeri uygulamalar için uygundur.
Gömme Montaj: Montaj plakası, bilyeyi kısmen gömmek için havşalarla önceden işlenerek yapısal müdahaleler önlenir. Sürekli düz yüzeyli taşıma veya kesintisiz iş parçası kayması gerektiren uygulamalar için özellikle idealdir.
Hassas Yuvarlanma Yapısı: Birden fazla sıra hassas bilyalı veya iğneli rulmanlarla dahili olarak desteklenir, topun düşük dirençli, yüksek esnekliğe sahip 360° dönmesini sağlar ve itici kuvveti azaltır.
Koruyucu Tasarım: Nemli, tozlu veya hafif aşındırıcı endüstriyel ortamlara uyum sağlamak için isteğe bağlı toz geçirmez contalar veya kaplamalar (çinko veya krom kaplama gibi).
Modüler Uyumluluk: Dizi tipi kurulumu destekleyerek büyük boyutlu iş parçaları için tekdüze düzen yoluyla dengeli destek ve çok yönlü hareket sağlar.
Ağır damgalama kalıbı değiştirme kızakları
Büyük takım tezgahı çalışma tezgahlarının yardımcı kaydırılması
Lojistik sınıflandırma hatları için yer çekimi konveyör modülleri
Depo rafları için ağır yük kargo transfer sistemleri
Özel araçlar için yük taşıyan direksiyon mekanizmaları (örneğin, havacılık ekipmanı taşıyıcıları)
Bilya transfer ünitesinin cıvatalarla sabitlendiği montaj taban plakasına hassas havşa deliklerinin işlenmesi gerekir.
Çelik plakalar, alüminyum profiller veya özel kılavuz ray yüzeyleri ile uyumludur. Kurulumdan sonra düzenli yağlama bakım arayüzleri önerilir.
Çeşitli spesifikasyonlarda mevcuttur: bilye çapı (örn. 25 mm–100 mm), diş deliği boyutları, çıkıntı yüksekliği ve diğer özelleştirilebilir seçenekler.
Verimli ve İşgücü Tasarrufu: Ağır nesneleri taşırken sürtünme direncini önemli ölçüde azaltarak operasyonel verimliliği artırır.
Alan Optimizasyonu: Gömme tasarım, düz bir çalışma yüzeyini korurken dikey alandan tasarruf sağlar.
Dayanıklı ve Kararlı: Isıl işlem süreçleri ve aşınmaya dayanıklı malzemeler servis ömrünü uzatır ve uzun vadeli bakım maliyetlerini azaltır.
Gömülü hassas ağır hizmet bilya aktarma ünitesi, endüstriyel ağır yük taşıma sektöründe temel işlevsel bir bileşendir. Gömülü montajı ve yüksek yük taşıyan tasarımı, stabilite ve esnekliği dengeleyerek hassasiyet, yük kapasitesi ve mekansal düzen açısından katı gereksinimleri olan uygulamalar için uygun hale getirir.
2625, 2638, 2651, 2676
Özellikler: Drop-in sabitleme, bilya transfer ünitesi gövdesi bir parça masif çelik çubukla işlenir, daha ağır yük kapasitesi sağlayabilen çelik yük bilyası, kir çıkış deliği, vida sabitlemeli sökülebilir kapak. Talep üzerine tüm paslanmaz çelik malzemeler mevcuttur.
| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||||
| Malzeme | Öner | Maks. | d | D | h | H | K | B×t | P | C | ||
| 2625 | BS/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | BS/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | BS/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | BS/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
Hassas ağır hizmet bilya transfer ünitesi, ağır ekipmanların, büyük iş parçalarının veya taşıma sistemlerinin düzgün hareketi ve hassas konumlandırılması için tasarlanmış, yüksek mukavemetli, yüksek yüklü bir yuvarlanma kılavuz cihazıdır. Girintili bir montaj yapısına sahip olan ünitenin top kafası, montaj plakasının yüzeyinin altına gömülebilir ve iş parçalarının parazitsiz hareketini ve düzgün geçişini sağlamak için yatak yüzeyi ile aynı hizada veya hafif çıkıntılı bir düzen elde edilebilir.
Yüksek Yük Kapasitesi: Birkaç yüz kilogramdan birkaç tona kadar değişen yük taşıma kapasitesine sahip, yüksek kaliteli alaşımlı çelikten (GCr15 rulman çeliği gibi) veya yüzeyi sertleştirilmiş işlemden yapılmıştır. Ağır makineler, kalıp taşıma, otomatik üretim hatları ve benzeri uygulamalar için uygundur.
Gömme Montaj: Montaj plakası, bilyeyi kısmen gömmek için havşalarla önceden işlenerek yapısal müdahaleler önlenir. Sürekli düz yüzeyli taşıma veya kesintisiz iş parçası kayması gerektiren uygulamalar için özellikle idealdir.
Hassas Yuvarlanma Yapısı: Birden fazla sıra hassas bilyalı veya iğneli rulmanlarla dahili olarak desteklenir, topun düşük dirençli, yüksek esnekliğe sahip 360° dönmesini sağlar ve itici kuvveti azaltır.
Koruyucu Tasarım: Nemli, tozlu veya hafif aşındırıcı endüstriyel ortamlara uyum sağlamak için isteğe bağlı toz geçirmez contalar veya kaplamalar (çinko veya krom kaplama gibi).
Modüler Uyumluluk: Dizi tipi kurulumu destekleyerek büyük boyutlu iş parçaları için tekdüze düzen yoluyla dengeli destek ve çok yönlü hareket sağlar.
Ağır damgalama kalıbı değiştirme kızakları
Büyük takım tezgahı çalışma tezgahlarının yardımcı kaydırılması
Lojistik sınıflandırma hatları için yer çekimi konveyör modülleri
Depo rafları için ağır yük kargo transfer sistemleri
Özel araçlar için yük taşıyan direksiyon mekanizmaları (örneğin, havacılık ekipmanı taşıyıcıları)
Bilya transfer ünitesinin cıvatalarla sabitlendiği montaj taban plakasına hassas havşa deliklerinin işlenmesi gerekir.
Çelik plakalar, alüminyum profiller veya özel kılavuz ray yüzeyleri ile uyumludur. Kurulumdan sonra düzenli yağlama bakım arayüzleri önerilir.
Çeşitli spesifikasyonlarda mevcuttur: bilye çapı (örn. 25 mm–100 mm), diş deliği boyutları, çıkıntı yüksekliği ve diğer özelleştirilebilir seçenekler.
Verimli ve İşgücü Tasarrufu: Ağır nesneleri taşırken sürtünme direncini önemli ölçüde azaltarak operasyonel verimliliği artırır.
Alan Optimizasyonu: Gömme tasarım, düz bir çalışma yüzeyini korurken dikey alandan tasarruf sağlar.
Dayanıklı ve Kararlı: Isıl işlem süreçleri ve aşınmaya dayanıklı malzemeler servis ömrünü uzatır ve uzun vadeli bakım maliyetlerini azaltır.
Gömülü hassas ağır hizmet bilya aktarma ünitesi, endüstriyel ağır yük taşıma sektöründe temel işlevsel bir bileşendir. Gömülü montajı ve yüksek yük taşıyan tasarımı, stabilite ve esnekliği dengeleyerek hassasiyet, yük kapasitesi ve mekansal düzen açısından katı gereksinimleri olan uygulamalar için uygun hale getirir.
