RONWIN
HS Code: 8431390000
"Tuff Serisi Taban Sabitlemeli Orta Yük Bilyalı Transfer Ünitesi", genel endüstriyel uygulamalarda güvenilir performans için tasarlanmış sağlam, çok yönlü, çok yönlü bir malzeme taşıma bileşenidir. Adın kendisi temel özelliklerine işaret ediyor:
"Tüf Serisi": Zorlu atölye ve fabrika ortamlarında dayanıklılık ve uzun ömür için üretilmiş bir ürün grubunu belirtir.
"Taban Sabitleme": Bir yüzeye güvenli ve basit cıvatalama için önceden delinmiş deliklere sahip düz, flanşlı bir tabana sahip olduğunu belirtir.
"Orta Yük": Hafif hizmet tipi plastik birimler ile ağır hizmet tipi yaylı birimler arasında yer alan ve genellikle birim başına onlarca kilogramdan birkaç yüz kilograma kadar yükleri taşıyan kapasite aralığını tanımlar.
"Bilya Aktarma Birimi": Çekirdek bileşen; herhangi bir yatay yönde düşük sürtünmeli harekete izin veren bir yuvaya yerleştirilmiş bir top.
Bu ünite performans, kullanım kolaylığı ve maliyet etkinliği arasında bir denge sağlayacak şekilde tasarlanmıştır.
Özellik: Muhafaza genellikle preslenmiş çelikten, işlenmiş çelikten veya dökme demirden yapılır ve güçlü ve sağlam bir yapı sağlar. Yük taşıyan bilya, yüksek aşınma direnci ve düzgün çalışma için sertleştirilmiş krom çelikten yapılmıştır.
Faydası: Tipik bir endüstriyel ortamda fiziksel darbelere, aşınmaya ve sürekli kullanıma karşı dayanıklı olup uzun bir hizmet ömrü sunar.
Özellik: Ünite, iki veya daha fazla cıvata deliğine sahip düz, dairesel veya kare bir tabana sahiptir. Bu, standart cıvatalar veya vidalar kullanılarak yüzeye güvenli bir şekilde sabitlenmesine olanak tanır.
Faydası: Bu en yaygın ve en basit montaj yöntemidir. Mükemmel stabilite sağlar, ünitenin yan yükler altında dönmesini önler ve kurulum ve değiştirmeyi hızlı ve kolay hale getirir.
Özellik: Önemli ancak aşırı olmayan bir ağırlık aralığını destekleyen bir yatak geometrisi ve malzemelerle tasarlanmıştır. Kapasiteler ürün spesifikasyonlarında açıkça tanımlanmıştır (örn. birim başına 150 kg, 250 kg, 500 kg).
Faydası: Ağır hizmet tipi bir ünitenin aşırı mühendislik ve maliyeti olmadan, günlük malzeme taşıma görevlerinin büyük çoğunluğu için idealdir. Bileşenin uygulamaya göre doğru boyutlandırılmasına olanak tanır.
Özellik: Büyük ana bilya, mahfazanın içinde bulunan daha küçük, hassas yapılmış bilyalı rulmanlardan oluşan bir yatak üzerinde döner. Bu, her yönde yumuşak, düşük sürtünmeli hareket sağlar.
Faydası: Operatörlerin yükleri minimum eforla kolayca itmesine, döndürmesine ve konumlandırmasına olanak tanıyarak verimliliği artırır ve çalışanların yorgunluğunu azaltır.
Özellik: Bu kategorideki çoğu ünitede ana topun etrafında kauçuk veya sentetik contalar bulunur. Bunlar genellikle labirent tarzı veya dudaklı contalardır.
Faydası: İç bilyalı yatak mekanizmasını toz, kir, talaş ve diğer kirletici maddelerden korur. Bu, erken arızayı önler ve tutarlı performans sağlar; bu da onu marangoz atölyeleri veya metal imalat atölyeleri gibi ortamlar için uygun hale getirir.
Özellik: Bu üniteler genellikle fabrikada gresle doldurulur ve normal çalışma koşulları altında tüm hizmet ömrü boyunca yeterli yağlama sağlar.
Avantajı: Düzenli bakım gerektirmez, arıza süresini ve toplam sahip olma maliyetini azaltır.

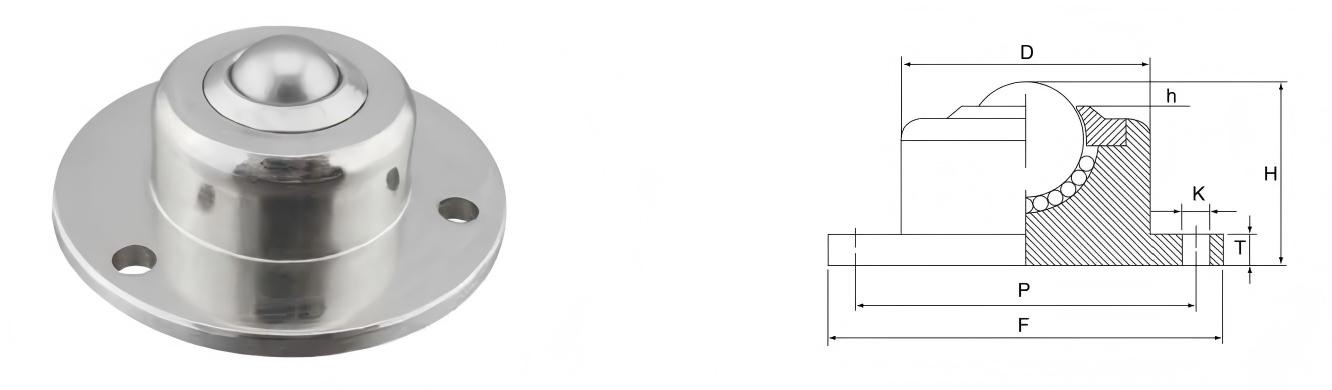

| Model Numarası | Yükleme Kapasitesi (kg) | Boyutlar (mm) | Ağırlık (g) | |||||||||
| Malzeme | Öner | Maks. | d | D | h | H | T | F | P | K | ||
| 2610 | BS/CS | 35 | 40 | 9.525 | 23 | 2 | 17 | 3.5 | 45 | 35 | 3-Φ5 | 60 |
| SS/SS | 20 | 25 | ||||||||||
| 2613 | BS/CS | 45 | 50 | 12.7 | 23 | 3.5 | 20 | 3.5 | 50 | 40 | 3-Φ5 | 90 |
| SS/SS | 30 | 35 | ||||||||||
| 2619 | BS/CS | 90 | 100 | 19.05 | 41 | 4 | 30 | 5 | 65 | 56 | 3-Φ5,5 | 250 |
| SS/SS | 65 | 75 | ||||||||||
Tuff Serisi Orta Yük ünitesi, çok yönlülüğü nedeniyle endüstride en yaygın bulunan tiplerden biridir. Yüklerin manuel olarak taşınması, konumlandırılması veya aktarılmasının gerektiği her yerde uygulamaları yaygındır.
Kullanım Durumu: Bu ünitelerden oluşan bir dizi, çok yönlü bir transfer yüzeyi oluşturmak için çelik bir masa üstüne aynı hizada monte edilir.
Neden kullanılır: Operatörlerin, konveyör hatları veya iş istasyonları arasında kutuların, kartonların, kutuların veya fabrikasyon parçaların yönünü kolayca değiştirmesine olanak tanır.
Kullanım Durumu: Ürünlerin başka bir hatta, palete veya hazırlama alanına manuel olarak aktarılmasını kolaylaştırmak için rulolu veya bantlı konveyörün sonunda kullanılır.
Neden kullanılır: Her yönde elektrikli bir konveyöre ihtiyaç duymadan öğeleri yanlara veya eksen dışına taşıma esnekliği sağlar.
Kullanım Durumu: Çalışanların bileşenleri kolayca döndürmesine ve konumlandırmasına olanak sağlamak için çalışma tezgahlarına veya montaj aparatlarına monte edilir.
Neden kullanılır: Ağır kaldırmaya gerek kalmadan ürünün her tarafına kolay erişim sağlayarak ergonomiyi ve verimliliği artırır.
Kullanım Durumu: Makine yükleme alanlarında, makine aletleri, demirbaşlar veya paletler gibi ağır öğelerin kesin son konumlarına kaydırılmasına yardımcı olmak için kullanılır.
Neden kullanılır: Çok yönlü hareket, ince ayarların basit ve hassas olmasını sağlar.
Kullanım Durumu: Ağır endüstriyel sürgülü kapıların veya bahçe kapılarının ağırlığını destekleyerek bunların sorunsuz bir şekilde kaydırılarak açılmasını sağlar.
Neden kullanılır: Bilyalı transfer ünitesi, sürtünmeyi en aza indirirken yükü yönetir.
| Özellik | Tüf Serisi (Taban Sabit, Orta Yük) | Yaylı Ağır Ünite | Hafif Hizmet Plastik Ünitesi |
|---|---|---|---|
| Montaj | Cıvatalı Flanş Tabanı | Dişli Saplama veya Ağır Taban | Çeşitli, genellikle daha hafif taban |
| Yük Kapasitesi | Orta (örn. 100-500 kg) | Çok Yüksek (500kg+) | Düşük (<100 kg) |
| Şok Emilimi | Hayır | Evet (Yaylı) | Hayır |
| Dayanıklılık | Yüksek (Çelik Konstrüksiyon) | Çok Yüksek | Orta |
| Birincil Kullanım | Genel endüstriyel konumlandırma, transfer tablaları | Ağır makineler, havacılık, eşit olmayan yükler | Hafif paketleme, endüstriyel olmayan ayarlar |
Özetle, Tuff Serisi Taban Sabitlemeli Orta Yük Bilyalı Transfer Ünitesi, çok yönlü malzeme taşıma dünyasının güvenilir iş makinesidir. Basit ve güvenli montaj sistemi, sağlam çelik yapı ve tanımlanmış orta yük kapasitesinin birleşimi, onu üretim, depolama ve montajdaki çok çeşitli uygulamalar için ideal, uygun maliyetli bir çözüm haline getirir. Önemli olan ancak özel bir ağır iş ünitesinin aşırı kapasitesini veya şok emilimini gerektirmeyen yükler için güvenilir, düşük sürtünmeli harekete ihtiyaç duyduğunuzda ilk tercihinizdir.
